Duschrinne kombiniert Linien- mit Punktentwässerung

Bei der Neugestal­tung oder Sanierung eines Bades wün­schen sich die meis­ten Bauher­ren eine Duschrinne. Das ist zumin­d­est das über­wiegende Cre­do von 4,7 Mil­lio­nen Deutschen, die laut ein­er Mark­t­studie des VDS (Vere­ini­gung Deutsche San­itär­wirtschaft e.V.) aktuell eine boden­gle­iche Dusche pla­nen. Mit der neuen Duschrinne Advan­tix Cle­vi­va schlägt Sys­te­man­bi­eter Vie­ga dazu jet­zt ein ganz neues Gestal­tungskapi­tel auf: Die Entwässerungsneuheit vere­int in Bezug auf Mon­tage­fre­undlichkeit und Design das Beste aus mod­er­nen Duschrin­nen und Punk­tabläufen. Es gibt sie in vier Far­ben, zusät­zlich sind auch eine ver­gold­ete Vari­ante und diverse Son­der­far­ben auf Wun­sch möglich.

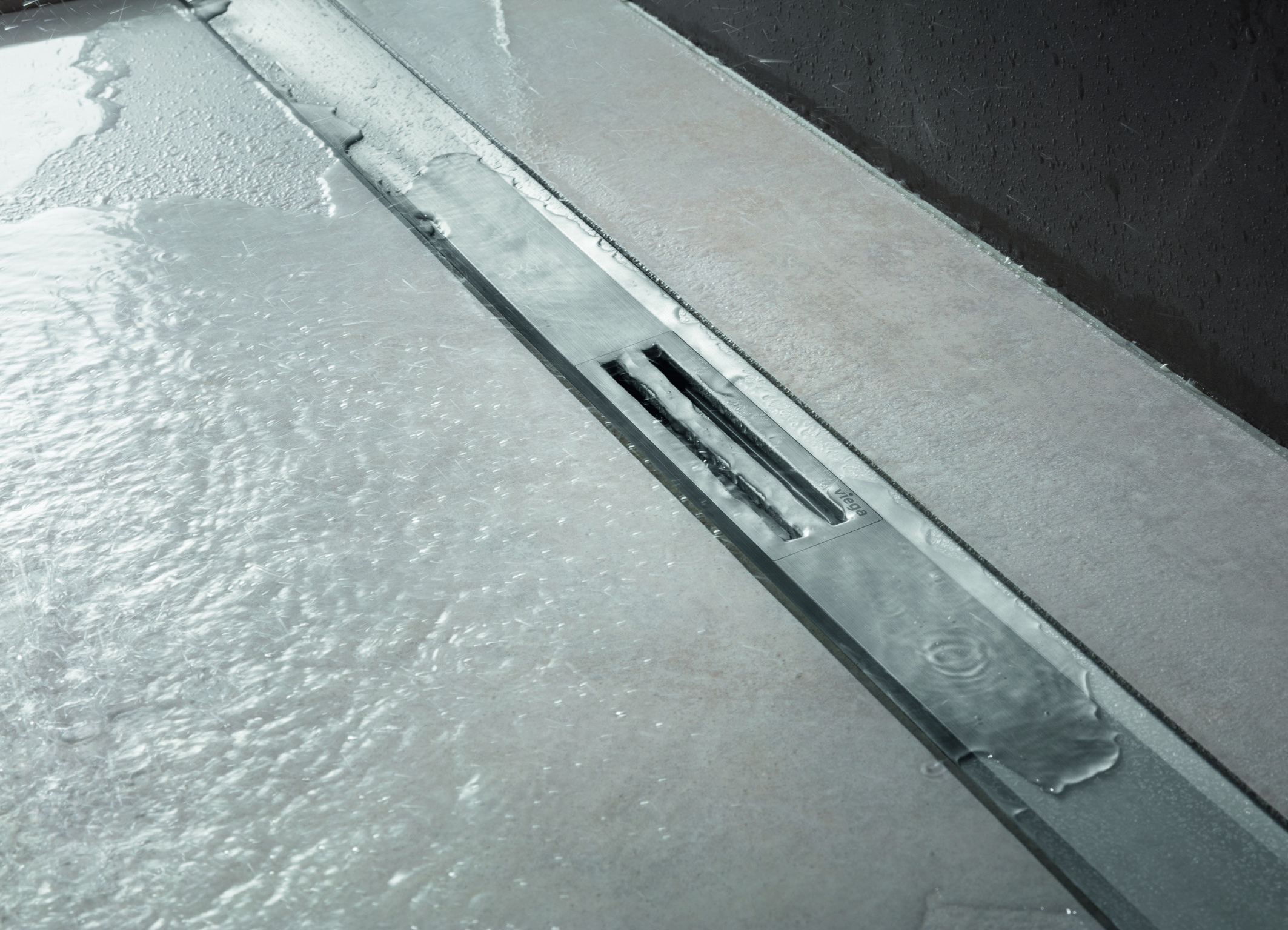

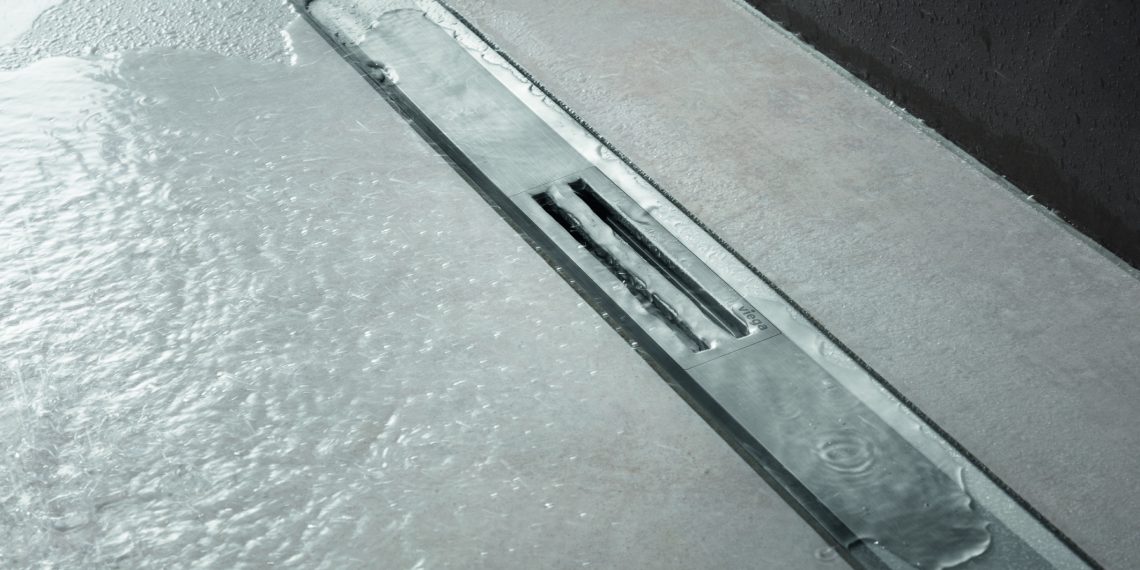

Als Lin­ienen­twässerung sind die Advan­tix-Duschrin­nen von Vie­ga eine design­starke Möglichkeit zur Gestal­tung boden­gle­ich­er Duschen. Vor der Wand instal­liert geben sie beispiel­sweise dem durchge­fli­esten Dusch­bo­den eine Flächigkeit, die jedes Bad weit­er und großzügiger erscheinen lässt. Die neue Duschrinne Advan­tix Cle­vi­va verbindet diese Gestal­tungsmöglichkeit­en mit den Instal­la­tionsvorteilen ein­er Punk­ten­twässerung: Im Gegen­satz zu den bish­eri­gen Duschrin­nen wird bei der Advan­tix Cle­vi­va das Wass­er auf einem schlanken Edel­stahl­pro­fil mit design­stark­er Gefällepro­fil­ierung zu einem zen­tralen Boden­ablauf mit werk­seit­ig ange­brachter Abdich­tungs­man­schette geführt. Das macht die Instal­la­tion der Duschrinne und ihre Ein­bindung in die Ver­bund­ab­dich­tung wesentlich sicher­er und effizienter.

Attraktives Produktportfolio

Die Edel­stahl-Pro­file der auf dem Estrich aufliegen­den Duschrinne Advan­tix Cle­vi­va sind in den Län­gen 800, 1.000 und 1.200 Mil­lime­ter liefer­bar. Vor Ort kön­nen sie jew­eils auf bis zu 300 Mil­lime­ter pass­ge­nau abgelängt wer­den. Eine beson­dere Raf­fi­nesse ist dabei die Möglichkeit der naht­losen Kom­bi­na­tion mehrerer Duschrin­nen bei der Gestal­tung von großzügi­gen Duschen beziehungsweise Rei­hen­duschen. Möglich machen dies die neu­tral aus­laufend­en, 100 Mil­lime­ter lan­gen End­flanken des Rinnenprofils.

Die Ableitung des Duschwassers erfol­gt über den in zwei Design­vari­anten liefer­baren Ein­leger und den auf dem Roh­fuß­bo­den aufge­set­zten Punk­tablauf. Es han­delt sich um einen Wellen­ablauf, der sich seit vie­len Jahren durch die Vorteile der niedri­gen Bauhöhe in Verbindung mit min­i­malem Reini­gungsaufwand auf höch­stem Niveau etabliert hat. Dabei ste­hen zwei Vari­anten zur Auswahl: die Stan­dar­d­aus­führung für Auf­bauhöhen von 95 bis 155 Mil­lime­ter und für Bäder mit beson­ders niedri­gen Auf­bauhöhen eine Sanierungsvari­ante ab 70 Mil­lime­ter Ein­bauhöhe. Dank ein­er 50 Mil­lime­ter HT-Rohrverbindung zwis­chen Ablauf und Abdich­tungs­flan­sch lassen sich abwe­ichend aber auch alle anderen benötigten Bauhöhen real­isieren. Durch die kom­pak­te Bauweise des Wellen­ablaufs ist dieser je nach Instal­la­tion­sumge­bung um 360 Grad frei drehbar und ermöglicht zudem eine Instal­la­tion der Duschrinne direkt an der Wand.

Die Ablau­fleis­tung von Advan­tix Cle­vi­va beträgt bei niedrig­ster Bauhöhe min­destens 0,4 Liter pro Sekunde, beim Stan­dard­ablauf bis zu 0,75 Liter pro Sekunde. Wird ein zusät­zlich­es HT-Rohr zum Höhenaus­gle­ich einge­set­zt, steigt die Leis­tung entsprechend.

Für den Ein­satz in Bädern mit Schallschutzan­forderun­gen ermöglicht das optionale Schallschutzele­ment unter dem Ablauf die Ein­hal­tung der aktuellen Schallschutznor­men DIN 4109 und VDI 4100. Beste­hen möglicher­weise Brand­schutzan­forderun­gen, kann die bekan­nte Advan­tix-Rohrdurch­führung R 120 ver­wen­det werden.

Sicher abgedichtet im Verbund

Genau­so inno­v­a­tiv wie die Gesamtkon­struk­tion ist die Ein­bindung der neuen Duschrinne in die nor­mgerechte Abdich­tung nach DIN 18534 im Ver­bund mit Fliesen. Im sep­a­rat­en und stan­dard­mäßig beige­fügten Fliesen­leger-Kit ist eine Dicht­man­schette mit über 120 Mil­lime­ter Abdich­tungs­fläche enthal­ten, die nur noch von oben in den Flan­sch des Ablaufs einge­clipst wer­den muss. Auf diese Weise liegt die Man­schette beim Abdich­tungsvor­gang knick­frei und sauber auf dem Estrich auf und kann ohne Nachar­beit direkt in die Ver­bund­ab­dich­tung inte­gri­ert wer­den. Dadurch ist zugle­ich eine klare Tren­nung der Gew­erke gewährleis­tet: Der SHK-Fach­mann set­zt den Ablauf, der Fliesen­leger übern­immt die fachgerechte Ein­bringung der Abdich­tung im Verbund.

Das neue Abdich­tungssys­tem der Duschrinne Advan­tix Cle­vi­va entspricht im Ergeb­nis allen Wassere­in­wirkungsklassen bis zu W3‑I, wie sie in der aktuellen DIN 18534–1 „Abdich­tung von Innen­räu­men“ für ein häus­lich­es Bad mit boden­gle­ich­er Dusche ohne Dusch­ab­tren­nung gefordert wird.

Einfache Reinigung

Für den End­kun­den zahlt sich die Kom­bi­na­tion aus Lin­ien- und Punk­ten­twässerung nicht nur durch die ein­fache und damit wirtschaftliche Instal­la­tion aus, son­dern genau­so durch ein hohes Maß an Reini­gungs-fre­undlichkeit. Mit einem Wisch ist beispiel­sweise das Ablauf­pro­fil der Advan­tix Cle­vi­va nach dem Duschen sofort wieder hygien­isch sauber. Zudem kann mit einem Griff der Ein­leger ent­nom­men wer­den, um das Sieb im Ablauf zu reini­gen. Der Ablauf selb­st ist kon­struk­tiv so aus­gelegt, dass er sich durch die Wasser­dy­namik per­ma­nent selb­st reinigt.
