Effiziente Entwässerungslösungen für verschiedene Nutzflächen

Bei der nach­halti­gen Bewirtschaf­tung ländlich­er und städtis­ch­er Räume ist das Regen­wasser­man­age­ment ein wesentlich­er Teil – und aus ein­er vorauss­chauen­den und ver­ant­wor­tungs­be­wussten Kom­mu­nalpla­nung heute nicht mehr wegzu­denken. „Das gilt ins­beson­dere vor dem Hin­ter­grund ökol­o­gis­ch­er Rau­men­twick­lun­gen mit Maß­nah­men, die die Fol­gen des Kli­mawan­dels berück­sichti­gen. Mit ganzheitlichem Regen­wass­er-Man­age­ment kön­nen wir etwa Auswirkun­gen von Starkre­gen min­dern“, betonte Thorin Oester­le, Pro­jek­tin­ge­nieur Regen­wasser­man­age­ment bei Hauraton.
Auch 2021 bleiben ganzheitliche Konzepte von großer Bedeu­tung, so Oester­le weit­er. Denn Ober­fläch­enen­twässerung umfasst weit mehr als nur das Sam­meln und Ableit­en von Nieder­schlagswass­er. Zusät­zlich wer­den spez­i­fis­che Anforderun­gen an das Design, die Kapaz­ität, die Belast­barkeit, die Wider­stands­fähigkeit des Mate­ri­als, die Wasser­reini­gung und vieles mehr gestellt. So vielfältig wie die Auf­gaben der­ar­tiger Sys­teme sind, so indi­vidu­ell und zahlre­ich sind auch die Entwässerungslö­sun­gen. Hau­ra­ton ist in Sachen Entwick­lung mod­ern­er Rin­nen­sys­teme ein­er der Vor­re­it­er und bietet eine bre­ite Auswahl an Entwässerungskonzepten, die sehr unter­schiedlichen Auf­gaben gerecht werden.
Eines haben alle Sys­teme gemein­sam: Sie sind speziell für die jew­eilige Anwen­dung entwick­elt, bieten dauer­hafte Sicher­heit und entsprechen in allen Belan­gen den gel­tenden Nor­men, beispiel­sweise der europäis­chen Norm EN 1433 (Entwässerungsrin­nen für Verkehrs­flächen). Neben der großen Auswahl an Recy­fix Rin­nen­sys­te­men aus Kun­st­stoff stellt Hau­ra­ton ein umfassendes Sor­ti­ment an Entwässerungsrin­nen aus faser­be­wehrtem Beton zur Verfügung.

Langlebige Produkte sind Voraussetzung

„In Verkehrs­flächen­bere­ichen geht man selb­st unter rauen, widri­gen Wit­terungs­be­din­gun­gen von ein­er Halt­barkeit der einge­baut­en Pro­duk­te von 40 bis 50 Jahren aus“, erläutert Bernd Schiller, der den Bere­ich Forschung bei Hau­ra­ton ver­ant­wortet. Äußere Ein­wirkun­gen wie starke sta­tis­che und dynamis­che Beanspruchun­gen, Frost oder chemis­che Angriffe kön­nen dabei die Lebens­dauer von Beton beein­trächti­gen. Daher müssen auch die Rin­nen aus faser­be­wehrtem Beton, die erhöht­en Belas­tun­gen aus­ge­set­zt ist, mit beson­der­er Sorgfalt rezep­tiert und fachgerecht hergestellt werden.
Grundle­gende Anforderun­gen und Vor­gaben an Entwässerungsrin­nen sind in der EN 1433 definiert. Wesentliche Eigen­schaften sind danach vor allem Dauer­haftigkeit, Wasserdichtheit und die Tragfähigkeit des Sys­tems inklu­sive der Abdeck­ung. Unab­hängig von den hier vorgegebe­nen Gren­zw­erten muss bei Entwässerungsrin­nen ins­beson­dere die Dauer­haftigkeit gegenüber Frost-Tausalz-Wech­seln nachgewiesen wer­den. Dies ist erforder­lich, damit Frostschä­den ver­mieden wer­den und der Beton des Rin­nenkör­pers auch bei starken Tem­per­aturschwankun­gen seine hohe Fes­tigkeit behält.

„Die Faser­fix Rin­nen sind seit fast 50 Jahren im Ein­satz und haben ihre Robus­theit nach­drück­lich unter Beweis gestellt.”
—  Bernd Schiller

Herausforderungen bei Entwässerung auf Schwerlastflächen

Auf­grund von großen Rad­las­ten, enor­men Scherkräften und Gewicht­en fordern Verkehrs­bere­iche, die von Lkws, Gabel­sta­plern, Flugzeu­gen, Reach-Stack­ern oder anderen Schw­erverkehrs­fahrzeu­gen fre­quen­tiert wer­den, beson­dere Lösun­gen bei der Entwässerung. Schub- und Scherkräfte rang­ieren­der Fahrzeuge müssen von allen Bauele­menten schadens­frei aufgenom­men wer­den. Die dafür genutzten Areale sind oft sehr groß und den Anforderun­gen entsprechend versiegelt.
Die Pla­nung des Entwässerungssys­tems fordert daher Pro­duk­te, die für die schw­eren Rad­las­ten und das teils hohe Verkehrsaufkom­men geeignet sind. Zugle­ich müssen die Entwässerungsrin­nen in der Lage sein, das Ober­flächen­wass­er ein­er sehr großen Einzugs­fläche aufzunehmen und die erforder­liche Rück­stau­re­serve zu bieten. Um die hohen hydraulis­chen Anforderun­gen zu erfüllen, wer­den große Rin­nen-Nen­nweit­en und hohe Bauhöhen gewählt. Die Plan­er kön­nen hier auf die Exper­tise der Entwässerungsspezial­is­ten zurück­greifen und hydraulis­che Berech­nun­gen erstellen lassen.

Ganzheitliche Niederschlagswasserbehandlung

Als Folge von kli­ma­tis­chen Verän­derun­gen kommt es häu­figer zu Regenereignis­sen mit beson­ders hohen Nieder­schlags­men­gen. Dabei kön­nen Kanäle und Abwassere­in­rich­tun­gen schnell an ihre Gren­zen gelan­gen: Das Wass­er fließt oberirdisch ab und über­füllt die Abwasserkanäle, was im schlimm­sten Fall zu Über­flu­tun­gen führt. Dies bewirkt wiederum, dass der Grund­wasser­spe­ich­er von Starkre­genereignis­sen nach großer Trock­en­heit nur wenig oder gar nicht prof­i­tiert. Das Sam­meln und Ableit­en von Nieder­schlagswass­er allein also ist oft nicht ausreichend.

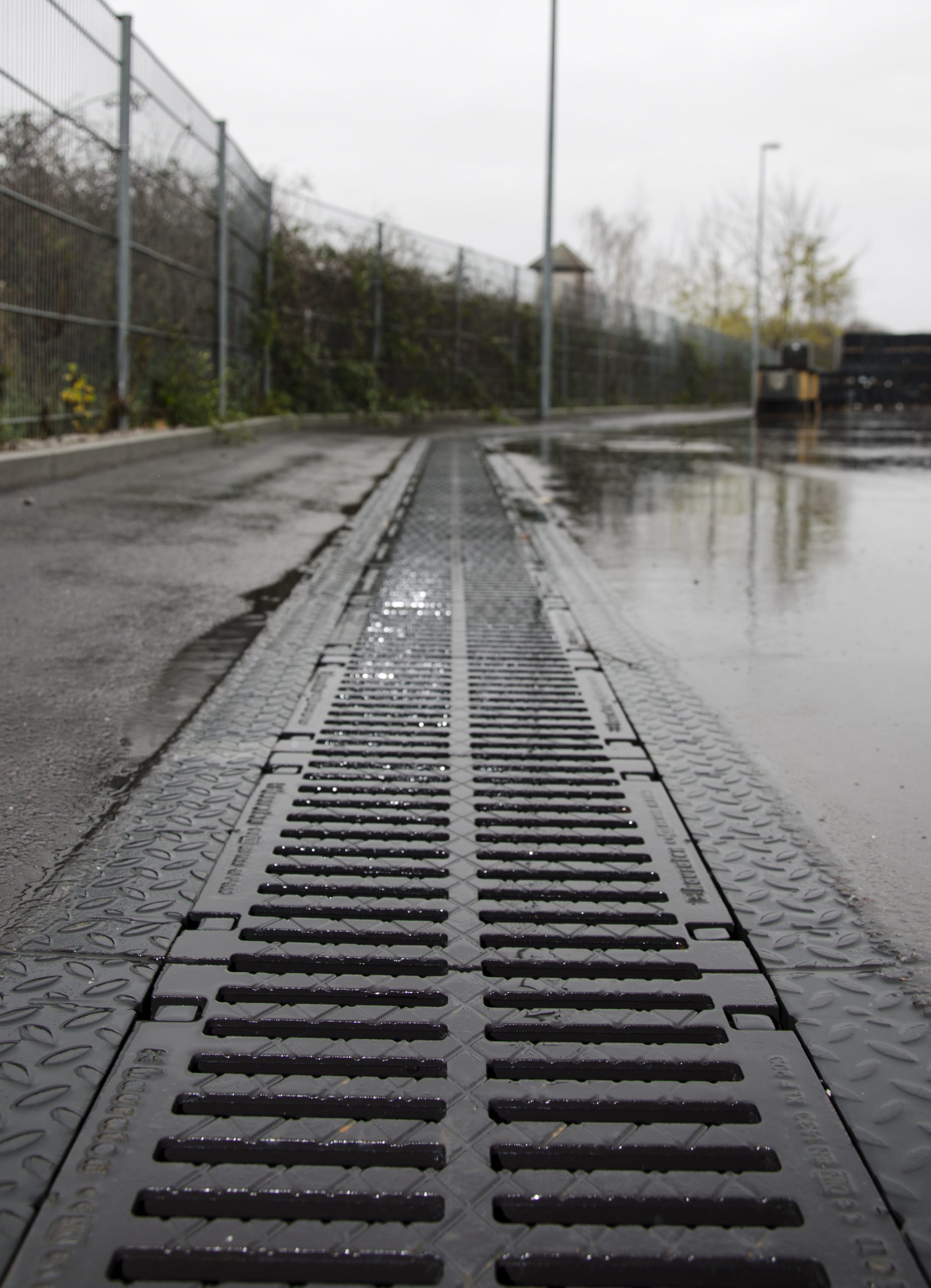

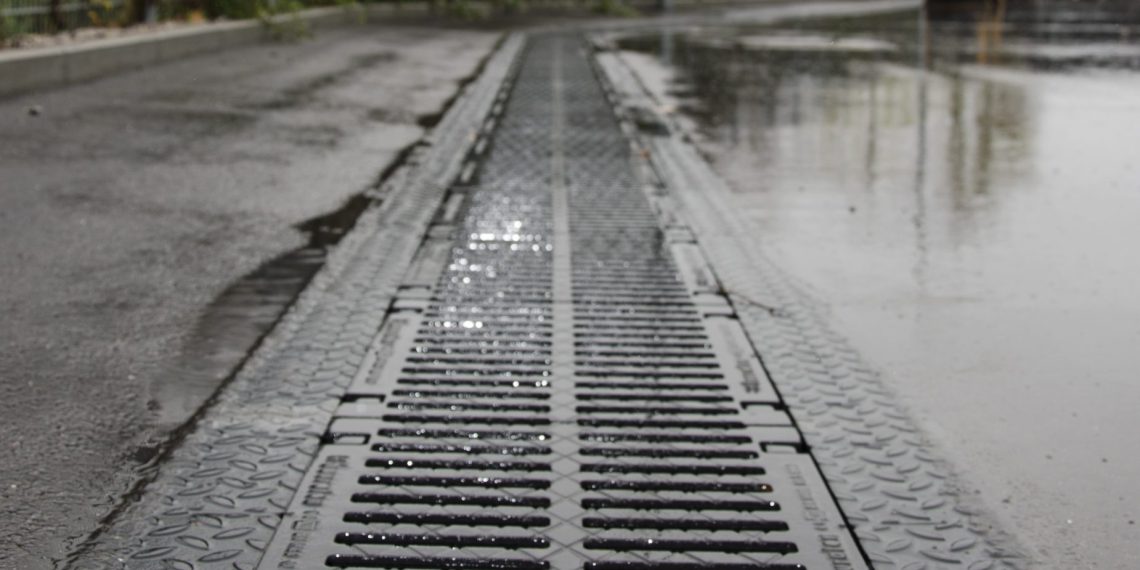

Durch die Reini­gung und anschließende Rück­führung des anfal­l­en­den Nieder­schlagswassers, z. B. in angren­zende Grün­flächen, kann dem Sinken des Grund­wasser­spiegels ent­ge­gengewirkt bzw. die Neu­bil­dung gefördert wer­den. Hier kann das Drain­fix Clean Fil­ter­rin­nen­sys­tem seine Stärken ausspie­len. Im schw­er­last­be­fahrbaren Rin­nen­fil­ter, der gle­ichzeit­ig die Lin­ienen­twässerung übern­immt, wird das Wass­er gesam­melt, abgeleit­et und par­al­lel im Fil­ter­sub­strat gere­inigt. Dabei wer­den nicht nur 99 % der im Wass­er mit­ge­führten Schad­stoffe zurück­ge­hal­ten, auch Mikro­plas­tik wie etwa Abrieb von Autor­eifen wird zuver­läs­sig her­aus­ge­filtert. Dies geschieht nach dem Prinzip der Ober­flächen­fil­tra­tion. Wird das gere­inigte Wass­er dann vor Ort in ein­er unterirdis­chen Rigole gesam­melt, kann es nach und nach im Boden ver­sick­ern und so den Grund­wasser­spe­ich­er wieder auffüllen.
Hau­ra­ton-Entwässerungssys­teme find­en in unter­schiedlich­sten Bere­ichen Anwen­dung: Von Großpro­jek­ten wie Flughäfen, Rennstreck­en oder Sta­di­en über die Entwässerung von öffentlichen Plätzen bis hin zur bar­ri­ere­freien Fas­sade­nen­twässerung in mod­er­nen Wohnkomplexen.
