Effiziente Nutzung von Regenwasser

Die Branche wächst, beim Neubau eben­so wie im Bestand. Wer­bung braucht das The­ma nicht. Die zurück­liegen­den Jahre mit ihren lan­gen Peri­o­den ohne Nieder­schlag haben dafür gesorgt, dass Eigen­tümer von Grund­stück­en und Gebäu­den Anla­gen zur Nutzung des Regen­wassers bestellen. Sie suchen geeignete Ansprech­part­ner. Fol­gende Tipps helfen bei der Beratung.

Regen­wass­er kann durch Fil­ter im Zulauf ein­fach gere­inigt und prob­lem­los gelagert wer­den. Der kalk­freie Rohstoff hil­ft, für Toi­let­ten­spülung, Waschmas­chine und Bewässerung Trinkwass­er zu sparen – in Einzelfällen bis zu 50 Prozent. Eine Anlage zur Regen­wasser­nutzung in Indus­trie und Gewerbe ist eben­so Stand der Tech­nik wie im Wohn­haus. Sie beste­ht aus Sam­melleitun­gen mit Fil­ter und Speicher/Überlauf, einem Leitungssys­tem zu den Ver­brauchsstellen sowie der Pumpen­tech­nik mit automa­tis­ch­er Trinkwass­er-Nach­speisung. Wird nur der Garten bewässert, kann die Nach­speisung entfallen.

Einsparung und Zuschuss variieren
Das finanzielle Engage­ment der Bauherrschaft wird durch Einsparung bei der Trinkwasserge­bühr belohnt, im Fall von Garten­be­wässerung zusät­zlich bei der Abwasserge­bühr. Bleibt der Über­lauf des Regen­spe­ich­ers auf dem Grund­stück, zum Beispiel durch Ver­sickerung, ent­fällt auch die Nieder­schlags-Ableitungs­ge­bühr. Wie viel das im Einzelfall aus­macht, liegt am Nutzerver­hal­ten und an der Höhe der von Kom­mune zu Kom­mune unter­schiedlichen Gebühren. Einsparung und Zuschuss bei Regen­wasser­nutzung sind lei­der nicht ein­heitlich, denn unser Staat ist nicht zuständig für Trinkwasserver­sorgung oder Wasserspar­maß­nah­men. Das ist Sache der Län­der und Kom­munen. Deren Motiv für ein regionales Förder­pro­gramm kann ein Eng­pass in der Trinkwasserver­sorgung sein, zum Beispiel ein Man­gel an ver­füg­baren Ressourcen, oder ein zu klein dimen­sion­iertes Verteilnetz.

Meist jedoch lautet die Begrün­dung wie bei der Umwelt-Beratung in Bre­men: „Wass­er gibt es bei uns genug, Regen auch. Trinkwass­er zu sparen und Regen­wass­er zu nutzen macht trotz­dem Sinn. Langfristig spart das Geld und schont die Grund­wasser­vor­räte. Aber es wer­den auch die Mis­chwasserkanäle ent­lastet, Gewäss­er vor Schad­stof­fein­trä­gen geschützt und Keller vor Über­schwem­mung bewahrt.“ In diesem Bun­des­land, zu dem die Städte Bre­men und Bre­mer­haven gehören, erhält, wer einen Regen­spe­ich­er gemäß Förder­richtlin­ie baut, einen finanziellen Zuschuss. Grund­sät­zlich kann jedes Bun­des­land, jede Stadt oder Gemeinde in Deutsch­land eine ähn­liche Regelung beschließen. Auf­grund der häu­fig wech­sel­nden Förderun­gen existiert aber keine aktuelle Liste für Deutsch­land, die zeigt, wo es Zuschüsse gibt. Es lohnt sich daher, vor dem Ein­bau ein­er Anlage bei der zuständi­gen Kom­mune nachzufragen.

Ertrag und Bedarf gegenüberstellen
In Deutsch­land reg­net es zu jed­er Jahreszeit. Doch von Woche zu Woche vari­ieren Menge, Inten­sität und zeitliche Verteilung. Berech­nun­gen des Regen­wasser­ertrags basieren auf regionalen Wet­ter­dat­en der Ver­gan­gen­heit. Mit der Prü­fung, ob Ertrag und Bedarf in einem guten Ver­hält­nis ste­hen, begin­nt die Pla­nung ein­er Anlage zur Nutzung von Nieder­schlagswass­er. Hier ein Beispiel:

62,5 Kubik­me­ter Regen­er­trag sam­melt ein Ein­fam­i­lien­haus mit Ziegel­dach pro Jahr in 86150 Augs­burg, aus Mul­ti­p­lika­tion von:

• Jahres­nieder­schlag in Augs­burg 800 mm = 0,8 m (1 mm entspricht 1 Liter pro Quadratmeter)
• Gebäude­maß mit Dachüber­stand: Traufe 13,4 m, Giebel 8,1 m (Auf­fangfläche = hor­i­zon­tale Dach­pro­jek­tion, hier 108,5 Quadratmeter)
• Ertrags­bei­w­ert, bei Ziegel­dach 0,8 (d.h. um 20 Prozent gerin­ger­er Ertrag durch Ver­spritzen, Auf­saugen, Verwehen)
• Hydraulis­ch­er Wirkungs­grad, ohne spezielle Regen­wasser­be­hand­lung 0,9 (d. h. um 10 Prozent gerin­ger­er Ertrag durch gele­gentlichen Speicherüberlauf)

56,3 Kubik­me­ter Jahres­be­darf beste­ht für die Toi­let­ten­spülung bei drei Bewohn­ern und für die Bewässerung von 500 Quadrat­metern Garten. Laut Tabelle 1 in DIN 1989-100:2022–07

• … benötigt ein Quadrat­meter Nutzgarten/Grünanlage zusät­zlich zum Nieder­schlag pro Jahr 60 Liter (0,06 Kubik­me­ter pro Quadrat­meter). Bei 500 Quadrat­metern sind das 500 Quadrat­meter x 0,06 Kubik­me­ter pro Quadrat­meter = 30,0 Kubik­me­ter pro Jahr. Doch Vor­sicht, je nach Bodenart (sandig, lock­er) und Mikrokli­ma (viel Wind oder warm) vari­iert der Bewässerungs­be­darf laut DIN bis zum 4‑fachen des hier angenomme­nen Wertes!
• … benötigt eine Per­son im Haushalt für Toi­let­ten­spülung pro Tag 24 Liter (8,76 Kubik­me­ter pro Jahr). Bei drei Per­so­n­en sind das 3 x 8,76 Kubik­me­ter = 26,3 Kubik­me­ter pro Jahr.

Tipp: Ist gemäß örtlich­er Satzung ein gee­ichter Wasserzäh­ler in der Regen­wasser­leitung zu WC/Waschmaschine einzubauen, um die daraus resul­tierende Abwasser­menge zu erfassen, darf die Garten­wasser­leitung davor abgezweigt wer­den, da durch diese Nutzung kein Abwass­er entsteht.

Trocken­zeit­en bedenken
Wie ergibt sich nun die Spe­icher­größe? Gemäß DIN EN 16941–1:2018–06, vere­in­facht­es Ver­fahren in Anhang A.2.1, wird von Ertrag und Bedarf das kleinere Vol­u­men, hier der Bedarf mit 56,3 Kubik­me­tern, gewählt. Dann wird der daraus resul­tierende Tages­be­darf von 154 Liter/Tag (

56.300 Liter/Jahr geteilt durch 365 Tage) mit 21 Tagen mul­ti­pliziert. Dieser Zeitraum gilt als Dauer der sta­tis­tisch für Deutsch­land ermit­tel­ten Trock­en­pe­ri­ode. Das Ergeb­nis ist ein Nutzvol­u­men von 3,2 Kubik­me­tern, bei zuvor vollem Spe­ich­er the­o­retisch aus­re­ichend für drei nieder­schlags­freie Wochen. Dass Ertrag und Bedarf nicht weit auseinan­der liegen und der Ertrag der größere Wert ist, sind gute Voraus­set­zun­gen. Dann wird bei starkem Nieder­schlag der Spe­ich­er gele­gentlich über­laufen, in der Regel ist aber genug Vor­rat da.

Kor­rek­turbe­darf bei der Spe­icher­größe beste­ht allerd­ings, wenn das Som­mer­hal­b­jahr betra­chtet wird. Die oben genan­nte über­schlägige Berech­nung geht von einem gle­ich­mäßi­gen Nieder­schlag und einem gle­ich­bleiben­den Bewässerungs­be­darf im Jahresver­lauf aus. Tat­säch­lich aber wird im Win­ter nichts und in der Veg­e­ta­tion­szeit eine höhere Tages­menge für den Garten gebraucht. Ein Zuschlag von 0,5 Kubik­me­tern macht in diesem Fall Sinn, und bei Annahme von fünf statt drei Wochen Trock­en­pe­ri­ode sind es weit­ere 2,5 Kubik­me­ter, ergibt zusam­men eine Spe­icher­größe von 6,2 Kubikmetern.

Tipp: Wer das Ergeb­nis schneller haben will, kann ein Online-Rechen­pro­gramm nutzen, z. B. mall.info/dimensionierung. Dort wird den aktuellen kli­ma­tis­chen Verän­derun­gen Rech­nung getra­gen und daher mit fünf Wochen Trocken­zeit kalkuliert.

Spe­icherüber­lauf bevorzugt versickern
Wohin mit dem über­laufend­en Nieder­schlagswass­er bei vollem Spe­ich­er? Früher war der Anschluss der Regen­wasser­leitung an den Kanal der Kom­mune vorgeschrieben und kosten­los. Heute wird das unter­sagt und, falls aus­nahm­sweise zuge­lassen, wird dafür Gebühr ver­langt. Deshalb sollte die Über­lauf­menge nach Möglichkeit ver­sick­ert und die erforder­liche Größe der Sick­er­mulde gemäß Angabe des örtlichen Tief­bau- oder Umweltamtes bemessen werden:

• 10–15 Prozent der Dachgrund­fläche ist in Freiburg im Breis­gau die erforder­liche Mulden­fläche, um zu gewährleis­ten, dass auch bei Starkre­gen mit der vorhan­de­nen ortsspez­i­fis­chen Boden­durch­läs­sigkeit das Rück­stau­vol­u­men von 30 cm Mulden­tiefe aus­re­icht und die Mulde nach spätestens 24 Stun­den leer ist.
• Fehlt ein Hin­weis der Kom­mune, wird nach DWA‑A 138, A.2.2, die Größe der Sick­er­mulde errechnet.

Tipp: Die Berech­nung bieten kom­pe­tente Spe­icher­her­steller ihren Kun­den als kosten­losen Ser­vice an. Trotz vorhan­den­em Regen­spe­ich­er gilt die kom­plette Dachfläche als Bemes­sungs­grund­lage, da im schlecht­esten Fall von einem vollen Spe­ich­er aus­ge­gan­gen wer­den muss.

Kann oder darf aus­nahm­sweise nicht ver­sick­ert wer­den, mün­det der Spe­icherüber­lauf mit Erlaub­nis der zuständi­gen Behörde in die Kanal­i­sa­tion. Den­noch lässt sich eventuell ein Teil der Nieder­schlagswasserge­bühr einsparen.

Tipp: In der Abwasser­satzung der Kom­mune nach­se­hen und die geplante Anlage der Ver­wal­tung mit­teilen. Die Stadt Friedrichshafen z. B. reduziert ab ein­er bes­timmten Spe­icher­größe die Nieder­schlagswasserge­bühr um 50 Prozent. Damit wird der Reten­tion­sef­fekt durch Regen­wasser­nutzung belohnt.

Ein­bau, Inbe­trieb­nahme und Instandhaltung
Der Ein­bau eines Regen­spe­ich­ers aus Beton ist ein­fach, wenn der kom­plette Behäl­ter mit Abdeck­ung vom Kran des Liefer­fahrzeugs in die vor­bere­it­ete Bau­grube ver­set­zt wer­den kann. Der Trans­port erfol­gt in der Regel direkt ab Her­steller­w­erk, zum vere­in­barten Zeit­punkt, ohne Zwis­chen­lagerung. Ein Sand- oder Split­t­bett genügt als Auflage in der Bau­grube. Zum Ver­füllen darf Mate­r­i­al des Aushubs wiederver­wen­det wer­den. Wer­den diese Aspek­te in die Kalku­la­tion ein­be­zo­gen, beste­hen oft Preisvorteile gegenüber anderen Spe­icher­w­erk­stof­fen. Für die Rohrverbindun­gen sind Öff­nun­gen mit Dich­tungs­man­schet­ten im Fer­tigteil­be­häl­ter vorhan­den. Weit­ere Details zeigt der Ein­bau­film unter mall.info/mall-tv-vorteile-betonzisternen. Von Mark­t­führern wird Zube­hör wie Filter‑, Pumpen- und Ent­nah­me­tech­nik gle­ich mit­geliefert, auf Wun­sch auch Mate­r­i­al zur Kennze­ich­nung von Leitun­gen und Ent­nahmestellen. Was davon nötig und hil­fre­ich ist, nen­nt DIN EN 16941–1:2018–06 in den Kapiteln 8–11.

Tipp: Nach Fer­tig­stel­lung ein­er Anlage zur Regen­wasser­nutzung kann aus Anhang C dieser Norm das zwei­seit­ige „Inbe­trieb­nah­me­blatt“ als Check­liste für die Über­gabe an die Kun­den genutzt werden.

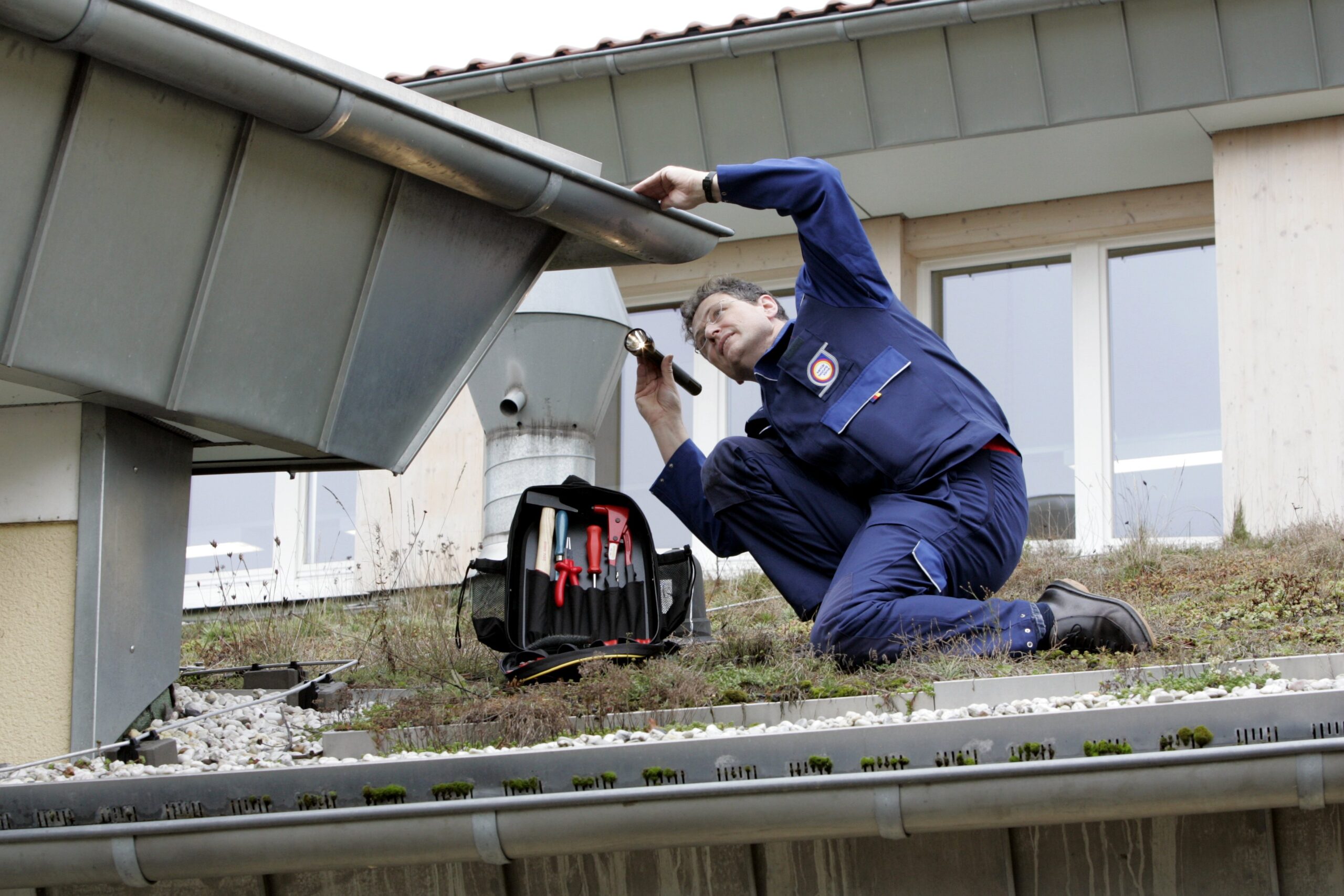

Tech­nik braucht grund­sät­zlich Inspek­tion und Wartung, um dauer­haft zu funk­tion­ieren. Das gilt auch für Anla­gen zur Nutzung von Regen­wass­er, obwohl der Aufwand für die Instand­hal­tung von Jahrzehnt zu Jahrzehnt weniger gewor­den ist. Der richtige Zeit­punkt für die jährliche Wartung ist der Herb­st. Vor der Frost­pe­ri­ode sollte die Anlage zur Regen­wasser­nutzung win­ter­fest gemacht wer­den. Es lohnt sich dann auch, den Fil­ter nochmals von Laub zu befreien und gründlich zu reini­gen. Was son­st zu tun ist, ste­ht auf ein­er zwei­seit­i­gen Liste im Anhang D der DIN EN 16941–1:2018–06.

Tipp: Weil die erforder­lichen Maß­nah­men unter Zuhil­fe­nahme der vor­ge­nan­nten Liste leicht zu erledi­gen sind, bieten viele San­itär­be­triebe den Wartungsser­vice preiswert an. Bei zuver­läs­siger Aus­führung entste­ht so eine langfristige, wertvolle Kundenbindung.

Weit­erge­hende Informationen:
1. DIN EN 16941–1:2018–06. Vor-Ort Anla­gen für Nicht-Trinkwass­er — Teil 1: Anla­gen für die Ver­wen­dung von Regen­wass­er; Deutsche Fas­sung EN 16941–1:2018. Beuth Ver­lag. Berlin, Juni 2018.
2. DIN 1989-100:2022–07. Regen­wasser­nutzungsan­la­gen — Teil 100: Bes­tim­mungen in Verbindung mit DIN EN 16941–1. Beuth Ver­lag. Berlin, Juli 2022.
3. fbr-Wis­sen. Regen­wass­er sam­meln und nutzen. Fachvere­ini­gung Betriebs- und Regen­wasser­nutzung e. V. (fbr). Darm­stadt, April 2019. Down­load kosten­los unter www.fbr.de/publikationen
4. Rat­ge­ber Über­flu­tungs- und Rück­stauschutz. Für Handw­erk, Kom­munen, Pla­nungs­büros und Woh­nungswirtschaft. Mall GmbH, Donaueschin­gen, 3. Auflage 2023.

Wasserqual­ität
Wass­er aus Regen­spe­ich­ern gilt als so genan­ntes Betrieb­swass­er und hat keine Trinkwasserqual­ität. Dies ist auch nicht erforder­lich bei der in Deutsch­land zuläs­si­gen Ver­wen­dung für

• Garten bewässern
• Toi­let­ten spülen
• Wäsche waschen
• Geräte in Hof und Garten reinigen

Die weltweit umfan­gre­ich­sten Unter­suchun­gen zur Wasserqual­ität stam­men aus Deutsch­land und bestäti­gen, dass bei fachgerechter Instal­la­tion und Beschränkung auf die o. g. Ver­wen­dung keine Risiken beste­hen. Details dazu siehe: Weit­erge­hende Infor­ma­tio­nen, 3., fbr-Wis­sen, S. 7+9.

Weshalb zwei DIN-Normen?
In diesem Beitrag wird Bezug genom­men auf DIN EN 16941–1:2018–06 und auf DIN 1989-100:2022–07. Als let­ztere im Juli 2022 erschien, wurde die DIN 1989, die 20 Jahre unverän­dert für die Regen­wasser­nutzung gegolten hat­te, zurückgenom­men. Weshalb?

Im Sinne der Har­mon­isierung von tech­nis­chen Regeln inner­halb der EU und darüber hin­aus musste das zuständi­ge Gremi­um inner­halb des DIN, der „Arbeit­sauss­chuss für Wasser­recy­cling, Regen- und Grauwasser­nutzung“, mit den 34 beteiligten Län­dern des CEN (Europäis­ches Komi­tee für Nor­mung) einen Kon­sens find­en, um die tech­nis­che Regel auf einen für alle Mit­glied­slän­der akzept­ablen Stand zu brin­gen. Da die Norm in Deutsch­land zuvor schon sehr „aus­ge­feilt“ war, ist das Ergeb­nis DIN EN 16941–1:2018–06 aus deutsch­er Sicht ein Min­i­malkon­sens, veröf­fentlicht im Juni 2018. In solchen Fällen beste­ht die Möglichkeit, die zuvor gülti­gen Regeln in ein­er so genan­nten nationalen Rest­norm zusam­men­z­u­fassen, hier in DIN 1989-100. Im Gegen­satz zu ein­er DIN EN gilt eine DIN nur inner­halb Deutschlands.

Für Pla­nung, Aus­führung, Betrieb und Wartung von Anla­gen zur Regen­wasser­nutzung in Deutsch­land gilt deshalb seit Juli 2022: Die Anwen­der der Norm „Vor-Ort Anla­gen für Nicht-Trinkwass­er — Teil 1: Anla­gen für die Ver­wen­dung von Regen­wass­er“ müssen sich eben­falls mit der Norm „Regen­wasser­nutzungsan­la­gen — Teil 100: Bes­tim­mungen in Verbindung mit DIN EN 16941–1“ auseinandersetzen.

Klaus W. König, Überlingen
