Futuristischer Neubau mit modernen Tauchmotorpumpen

Im nieder­ländis­chen Rid­derk­erk war bis Feb­ru­ar 2016 eine Pump­sta­tion aus dem Jahr 1938 im Ein­satz, die auf­grund ihres Alters nicht mehr dem neuesten Stand der Tech­nik entsprach. Um das Abwass­er zukün­ftig effizien­ter zu fördern und Entwässerung­sprob­le­men wie Geruch und Über­schwem­mungen ent­ge­gen­zuwirken, entsch­ied sich die Gemeinde für einen tiefer ins Gelände geset­zten Neubau sowie die Instal­la­tion mod­ern­er Aggre­gate von HOMA. Seit Feb­ru­ar 2016 sind ins­ge­samt drei trock­en aufgestellte Tauch­mo­tor­pumpen – eine für den Trocken‑, die bei­den anderen für den Regen­wet­ter­ablauf – im Ein­satz. Aus­ges­tat­tet mit geschlosse­nen Ein- beziehungsweise Zweikanal­rädern sind die Mod­elle beson­ders für ver­schmutzte und schlam­mige För­der­me­di­en mit Fest­stof­fen geeignet. Weit­er zeich­nen sie sich durch eine hohe Laufruhe aus, was sich pos­i­tiv auf die Lebens­dauer der robusten Kon­struk­tion auswirkt. Zudem sind die Pumpen mit dem Diag­nosesys­tem HOMA-VICON aus­gerüstet, das den Zus­tand der laufend­en Aggre­gate durchge­hend überwacht, Ver­zop­fun­gen frühzeit­ig erken­nt und so gravieren­den Schä­den vorbeugt.

Die Haupt­pump­sta­tion der Gemeinde Rid­derk­erk in der Poe­si­as­traat bestand bere­its seit fast 80 Jahren und war mit ver­al­teter Tech­nik aus­ges­tat­tet. „Da die gesamte Anlage schon so lange im Ein­satz war, gab es kaum mehr eine Möglichkeit, Änderun­gen an den Sys­te­men vorzunehmen“, erk­lärt Peter ter Veer, Geschäfts­führer bei HOMA Nieder­lande. „Die Wartungskosten waren entsprechend hoch.“ Außer­dem waren im Laufe der Jahrzehnte immer mehr Anschlüsse sowie höhere Abwasser­men­gen hinzugekom­men, die auch aus größer­er Ent­fer­nung zum Pump­w­erk geleit­et wer­den mussten. Das Gebäude stand jedoch im Ver­gle­ich zur Umge­bung an ein­er zu hohen Posi­tion, so dass das beste­hende Gefälle nicht immer einen prob­lem­losen Zufluss gewährleis­ten kon­nte. Um hier zukün­ftig das Wass­er wieder opti­mal entsor­gen zu kön­nen und auf den neuesten Stand der Pumpen­tech­nik zu kom­men, entsch­ied sich die Gemeinde, eine neue Pump­sta­tion zu bauen.

Markantes Gebäude mit moderner Pumpentechnik

Das Gebäude sollte jedoch nicht nur tiefer ins Gelände geset­zt wer­den, um bish­erige Entwässerung­sprob­leme zu ver­hin­dern, son­dern auch über ein markantes und nach­haltiges Design ver­fü­gen. „Beim aktuellen Pump­w­erk han­delt es sich um einen futur­is­tis­chen Neubau, der die Form eines geneigten Wür­fels hat und inmit­ten eines Teichs platziert wurde“, so ter Veer. Die Fas­sade der Sta­tion beste­ht aus COR-TEN-Stahl – einem Mate­r­i­al, das im Laufe der Zeit durch Ver­wit­terung eine ros­t­braune Farbe annimmt – und fügt sich durch dieses rustikale Äußere gut in die Umge­bung ein. Das schräge Dach ist mit Son­nenkollek­toren aus­ges­tat­tet und der so erzeugte Strom wird ver­wen­det, um den Wür­fel in den Abend­stun­den zu beleucht­en. Die Sta­tion ist über einen Steg zugänglich, ein Glas­bo­den im Gebäude macht die im Keller unterge­brachte Pumpen­tech­nik – die nachts durch LEDs in Szene geset­zt wird – für Besuch­er sichtbar.

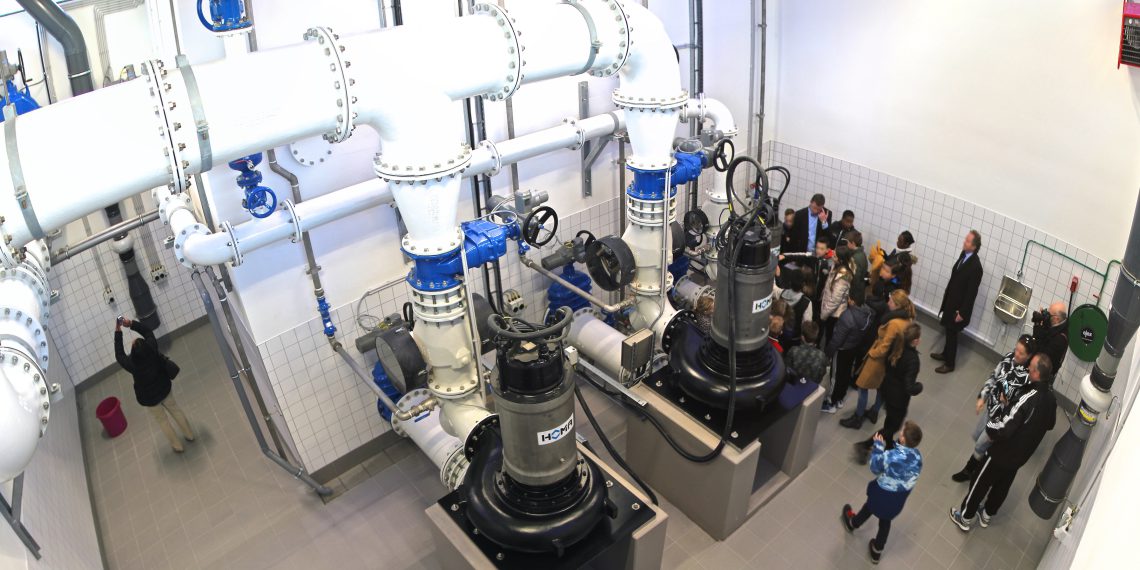

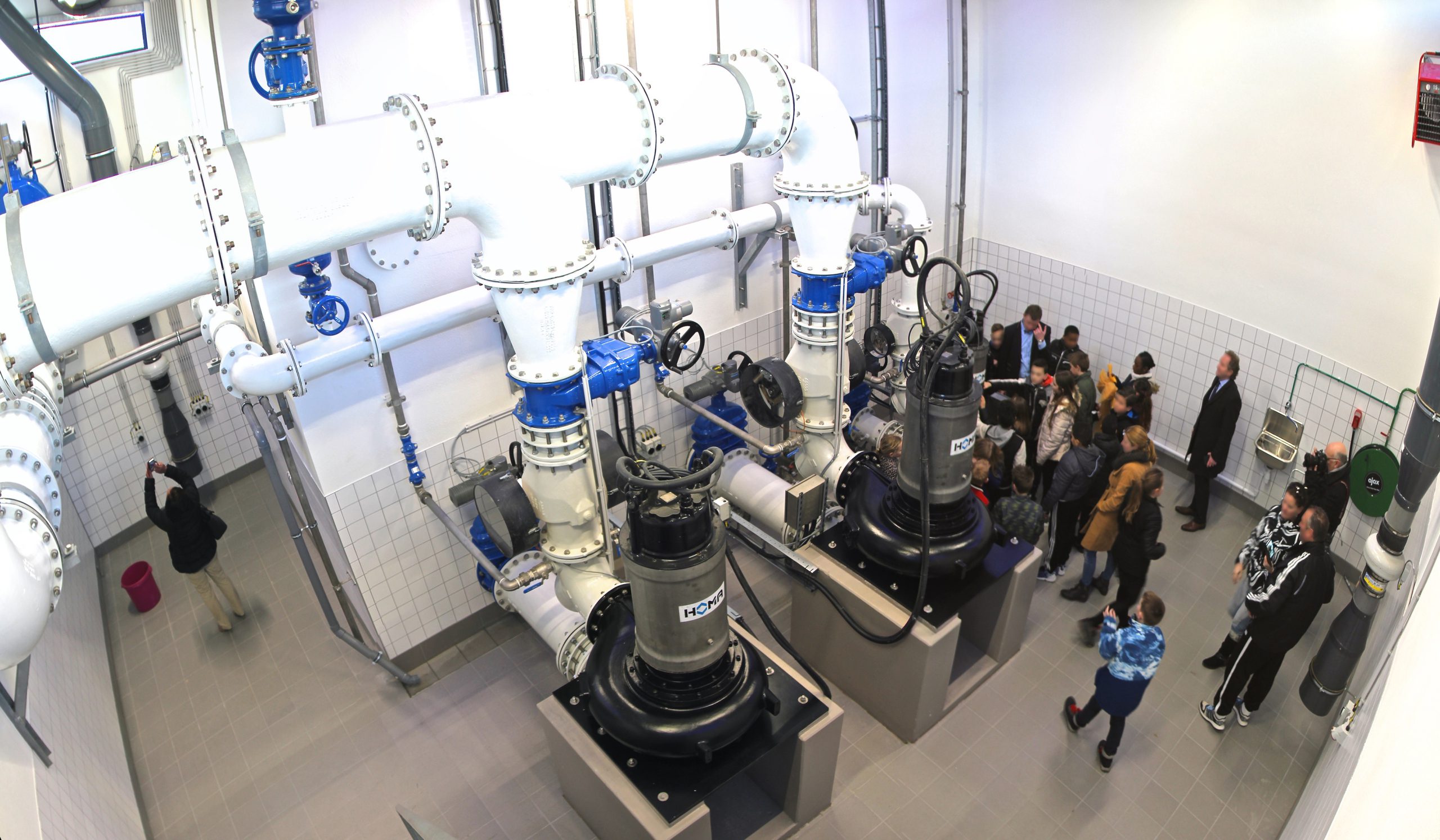

Bei den dort instal­lierten Aggre­gat­en han­delt es sich um drei Pumpen von HOMA, eine MX3468-FU124 sowie zwei KX66106-HU208. Da der Her­steller aus der Nähe von Köln bere­its mehrere Pump­sta­tio­nen auf dem Gebi­et der Gemeinde Rid­derk­erk über­holt und neu aus­gerüstet hat­te, beschlossen die Ver­ant­wortlichen, auch dieses Mal Mod­elle der deutschen Pumpen­fab­rik anzuschaf­fen. „Eine wesentliche Anforderung aus Rid­derk­erk war, dass es sich um Tauch­mo­tor­pumpen han­deln sollte, die trock­en aufgestellt wer­den kon­nten“, erläutert ter Veer. „Der Hin­ter­grund: Eine Nas­sauf­stel­lung hat den Nachteil, dass eventuelle Schä­den optisch nicht so ein­fach erkennbar sind. Die Aggre­gate müssen erst aus dem Abwass­er geholt und gere­inigt wer­den, bevor eine gründliche Über­prü­fung möglich ist.“ Den­noch sollte es sich in jedem Fall um Tauch­mo­tor­pumpen han­deln, da auf­grund der nun tiefer gele­ge­nen Sta­tion bei starkem Regen eine Über­flu­tung des Gebäudes nicht aus­geschlossen wer­den kann. „Trock­en aufgestellte Pumpen kön­nen deshalb hier nicht einge­set­zt wer­den“, so ter Veer weit­er. „Bei Tauch­mo­tor­mod­ellen ist das kein Problem.“

Aggregate mit Diagnosesystem

Die Wahl fiel daher auf zwei Pumpen des Typ KX66 mit jew­eils 69,2 kW sowie eine Pumpe des Typ MX34 mit 29,1 kW, die dank ein­er Man­telküh­lung prob­lem­los aufge­taucht oder trock­en aufgestellt betrieben wer­den kön­nen. Die ver­wen­de­ten geschlosse­nen Ein- beziehungsweise Zweikanal­räder mit großen Kugel­durchgän­gen weisen große freie Durchgänge auf. So wer­den auch Fest­stoffe opti­mal durch die Pumpen­hy­draulik geleit­et und die Gefahr der Ver­stop­fung auf ein Min­i­mum reduziert. Zusät­zlich weisen die Hydrauliken eine hohe Laufruhe auf, was die Beanspruchung aller Bauteile minimiert.

Die Pumpen sind mit umfassenden Sicher­heits­funk­tio­nen aus­ges­tat­tet, so zum Beispiel mit einem Ther­mofüh­ler in der Motor­wick­lung. Dabei han­delt es sich um einen 3‑fachen PTC-Kaltleit­er, der zur Tem­per­aturüberwachung einge­set­zt wird und außer­dem um einen Platin-Wider­stand PT100 ergänzt wurde. Hinzu kom­men eine Dich­tungs- sowie eine Feuchtigkeit­süberwachung des Sta­tor­raums. „Auf Wun­sch der Gemeinde Rid­derk­erk soll­ten die Pumpen zudem über ein Überwachungssys­tem ver­fü­gen“, erläutert ter Veer. „Die drei Mod­elle wur­den daher mit HOMA-VICON aus­ges­tat­tet – einem Diag­nosesys­tem zur Früherken­nung von Schä­den bei Tauch­mo­tor­pumpen mit­tels fre­quen­zse­lek­tiv­er Kör­per­schallmes­sung.“ Dieses basiert auf einem dig­i­tal­en Beschle­u­ni­gungssen­sor und einem Dig­i­tal-Sig­nal-Prozes­sor (DSP), die inner­halb des Motors in unmit­tel­bar­er Nähe des oberen Wellen­lagers ange­bracht sind, sowie einem Sen­sor, der am Lager­sitz ver­gossen ist und somit eine starre und ungedämpfte Verbindung mit der Pumpe eingeht.

Verzopfungen rechtzeitig feststellen durch spezielle Kennwerte

Kern­funk­tion des HOMA-VICON-Sys­tems ist eine Ref­erenzmes­sung am Ein­sat­zort der Pumpe. Neben der effek­tiv­en Schwingschnelle Veff in mm/s zeigt das ein­fach zu bedi­enende Sys­tem auch zwei von HOMA ent­wor­fene, pumpen­spez­i­fis­che Bew­er­tungscharak­ter­is­ti­ka für Lager und Hydraulik an: Die soge­nan­nten fre­quen­zse­lek­tiv-gekop­pel­ten Ken­nwerte KP und KL, mit denen beispiel­sweise das Auftreten von Unwucht­en durch Ver­zop­fun­gen detek­tiert wer­den kann. Im Betrieb wird die Ref­erenzmes­sung per­ma­nent mit den laufend­en Dat­en abgeglichen. HOMA-VICON erken­nt dadurch unter anderem Ver­stop­fun­gen oder Beschädi­gun­gen der Hydraulik, ungün­stige oder schad­hafte Betrieb­spunk­te, Lager­schä­den oder Leitung­sprob­leme. „Auf Basis dieser Werte kann die Instand­hal­tung zukün­ftig genau dann ange­set­zt wer­den, wenn sie auch tat­säch­lich notwendig ist“, erk­lärt ter Veer. „So kön­nen durch die frühzeit­ige Erken­nung Energie einges­part, gravierende Schä­den durch Ver­zop­fun­gen sowie daraus resul­tierende unsachgemäße Lager­be­las­tun­gen ver­hin­dert und die Leben­szyk­luskosten gesenkt werden.“

Die kleinere Pumpe, die MX34, wird in Rid­derk­erk für den Trock­en­wet­ter­ablauf einge­set­zt, also zur Entsorgung des täglich ver­braucht­en Abwassers aus den angeschlosse­nen Haushal­ten. Bei Regen­wet­ter wer­den die bei­den KX66 zugeschal­tet. Seit ihrer Mon­tage im Feb­ru­ar 2016 laufen alle Aggre­gate störungsfrei.
