Ganzheitlichen Lösungen für zeitgemäßes Regenwassermanagement

Sichere Entwässerung mit innovativen Fertigungstechnologien

Inten­sive Gespräche mit Plan­ern und Bau­un­ternehmern sowie der Ein­satz mod­ern­er Kon­struk­tion­stech­niken ermöglicht­en BIRCO die Entwick­lung neuer Bau­for­men. Dies führte zur Mod­i­fika­tion der Schw­er­las­trin­nen BIR­COsir (in großen Nen­nweit­en) und BIR­CO­mas­siv, sowie zur Neukon­struk­tion der Reten­tion­srinne BIRCOmax‑i. Sie alle basieren jew­eils auf ein­er unternehmen­seige­nen Hyper­bel-Bau­form. In Verbindung mit speziellen Beton­mis­chun­gen (mit und ohne Armierung), sind so große Flanken­höhen und Nen­nweit­en real­isier­bar. Diese Entwässerungssys­teme verbinden schlanke Bauweise und hohe Sta­bil­ität mit her­vor­ra­gen­der Entwässerungsleis­tung – und erfüllen die her­aus­fordern­den Bedin­gun­gen der höch­sten Belas­tungsklassen nach DIN EN 1433.

Belastbare Linienentwässerung

Als mono­lithis­ch­er, stahlbe­wehrter Beton­rin­nenkör­p­er hält BIR­CO­mas­siv, was der Name ver­spricht: eine sichere und schnelle Entwässerung auch bei max­i­maler Belas­tung. Die neue Hyper­bel-Bau­form erhöht die Sta­bil­ität und bietet bei gle­ich­er Nen­nweite mehr Entwässerungsvol­u­men. Der sta­bile Baukör­p­er kom­pen­siert weitest­ge­hend mech­a­nis­che Belas­tun­gen sowie dynamis­che Las­ten. Für die hohen Belas­tun­gen im Logis­tikum­feld ver­fügt das Pro­dukt über einen Ober­flächen­schutz aus feuerverzink­tem Stahl mit Trä­nen­pro­fil. Dies gewährleis­tet dauer­haften Grip an der Ober­fläche und garantiert eine gle­ich­bleibende Sta­bil­ität auch bei Punk­t­be­las­tung z.B. durch Con­tain­er­stellfüße. Ohne bau­seit­ige Umman­telung ist der Ein­bau als Typ I Rinne bis zur Belas­tungsklasse F möglich – das spart viel Aushub und gewährleis­tet einen schnellen Baufortschritt.

Starke Entwässerungsleistung und hohe Belastbarkeit

Als leis­tungs­fähige Entwässerungslö­sung für eine sofor­tige Reten­tion bietet sich das großvo­lu­mige Xtra-Pro­dukt BIR­COsir mit den Nen­nweit­en 320, 420 und 520 an. Ihre Hyper­bel-Bau­form erhöht die Sta­bil­ität und Lan­glebigkeit. Denn sie kom­biniert robuste Wand­stärken mit einem großen Entwässerungsvol­u­men. Die Schw­er­las­trinne entspricht den neuesten tech­nis­chen Anforderun­gen, wie sie beispiel­sweise bei Tankstellen oder indus­triellen Anla­gen beim Umgang mit Kraft­stof­fen wie AdBlue oder E10 bestehen.
Bei­de Pro­duk­te ver­fü­gen über die all­ge­meine bauauf­sichtliche Zulas­sung des Deutschen Insti­tuts für Bautech­nik (DIBt) für den Ein­satz in LAU-Anla­gen (Lagern, Abfüllen und Umschla­gen). Dank ein­er noch hochw­er­tigeren Beton­rezep­tur und ein­er fach­män­nisch abdicht­baren Fuge am Rin­nen­stoß erfüllen die Rin­nen jet­zt auch die Anforderun­gen des Wasser­haushalts­ge­set­zes (WHG). Die DIBt-Zulas­sung bestätigt, dass sie damit auch für den Ein­satz bei WHG-Flächen geeignet sind. Das steigert die Sicher­heit für die Kun­den und ermöglicht einen Ein­bau ohne geson­derte Prü­fun­gen. Neben einem hohen Maß an Nutzungssicher­heit für den Bauher­rn, beschle­u­nigt dies deut­lich den Freiga­be­prozess bei Behör­den und Auftraggebern.

Enormes Volumen für Starkregenereignisse

In Städte­bau, Logis­tik und Indus­trie ist die stahlbe­wehrte Beton­rinne BIRCOmax‑i die zeit­gemäße Antwort auf Starkre­genereignisse. BIRCOmax‑i ent­lastet Großflächen im Schw­er­las­tum­feld oder im hochfre­quen­tierten Bere­ich ins­beson­dere nach Starkre­gen schnell und effek­tiv. Dank des ober­flächen­na­hen Rück­hal­ter­aums von max­i­mal 512 l/m und der enor­men Sta­bil­ität hält das Sys­tem jeglichen Anforderun­gen stand. Die Beton­rinne ist für den Typ-I-Ein­bau kon­stru­iert, das heißt, sie benötigt keine zusät­zliche Umman­telung. Dank der Bau­form wer­den ver­tikal auftre­tende Kräfte opti­mal auf das Bauteil verteilt − das erhöht die Sta­bil­ität und somit auch die Lan­glebigkeit. Die Lösung überzeugt in der Prax­is durch ein sehr gutes Ver­hält­nis von Bauteil­größe zu Entwässerungsvol­u­men. Das Sys­tem ist zudem durch das Deutsche Insti­tut für Bautech­nik (DIBt) bauauf­sichtlich zuge­lassen. Das vere­in­facht die Pla­nung und den Genehmi­gungslauf ganz erhe­blich und ermöglicht den Ein­bau ohne geson­derte Prüfung.

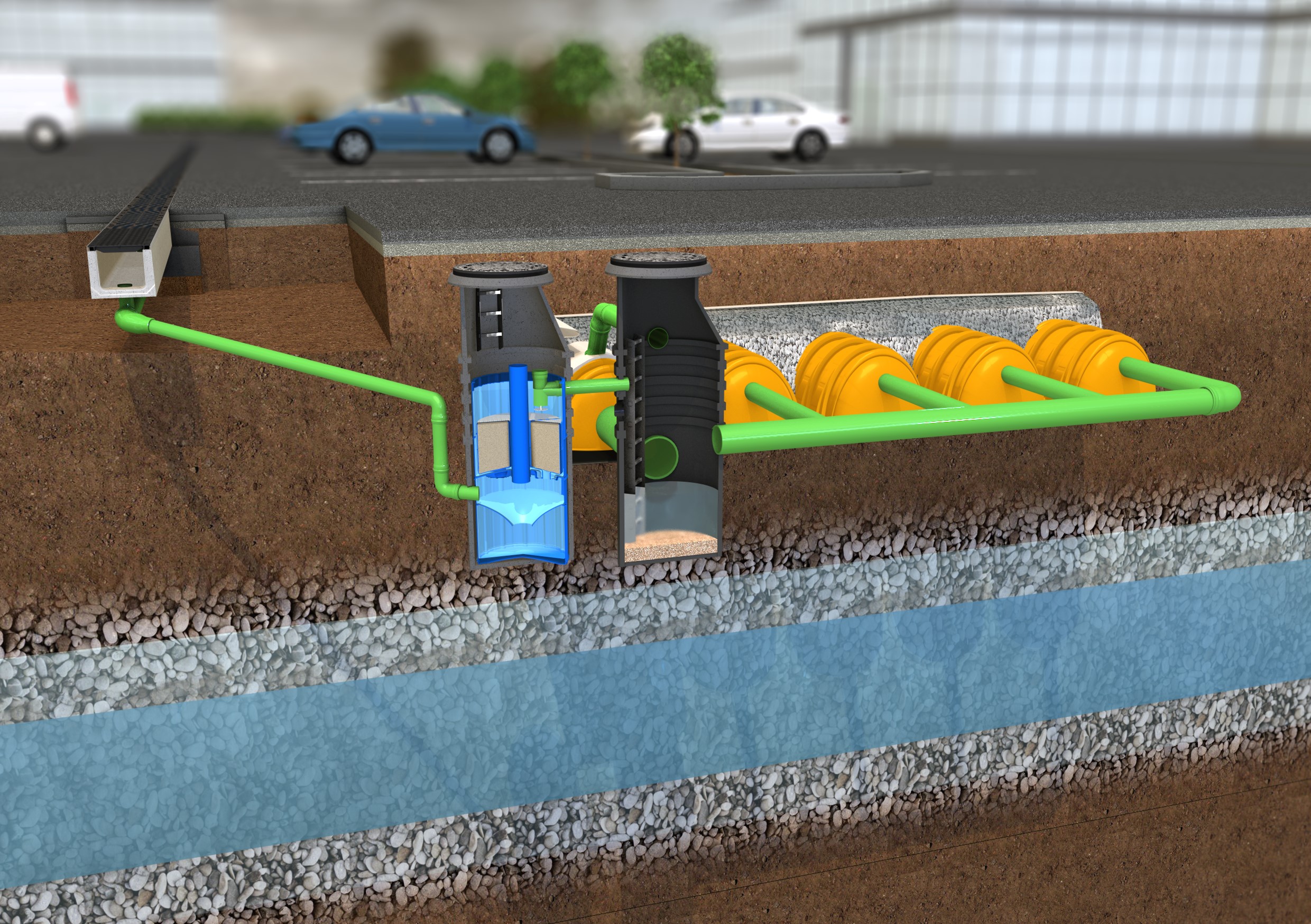

Rigolentunnel von Stormtech^® – für die dezentrale Versickerung und Rückhaltung

Auch extreme Wasser­men­gen durch Starkre­gen wer­den durch die Rigo­len­tun­nel von StormTech^® unterirdisch zwis­chenge­spe­ichert und anschließend ins Grund­wass­er ver­sick­ert. Neben dezen­traler Ver­sickerung kann das Sys­tem zur Rück­hal­tung bei unter­di­men­sion­ierten Kanal­i­sa­tio­nen einge­set­zt wer­den. Eine optionale Leis­tungssteigerung erre­icht man durch den Ein­bau der dezen­tralen Regen­wasser­be­hand­lungsan­lage BIR­COp­ur oder BIR­CO­hy­dro­point^®, der sem­i­zen­tralen Anlage zur Behand­lung von Niederschlagswasser.
Neben dem Rin­nen­sor­ti­ment zum Sam­meln der Nieder­schläge schützt dieses intel­li­gente Gesamt­sys­tem vor Rück­stau und Über­flu­tung – denn viele Flächen sind heutzu­tage ver­siegelt, so dass der Boden bei Starkre­gen das Wass­er nicht sofort aufnehmen kann. Die Rigo­len­tun­nel ermöglichen die intel­li­gente Nutzung des Raums unter Park­plätzen und Frei­flächen, indem sie große Wasser­men­gen unterirdisch spe­ich­ern und sie anschließend ins Grund­wass­er ver­sick­ern lassen bzw. sie gedrosselt der Kanal­i­sa­tion zuführen.

Vermeidung von Muldenversickerung

Für die separi­erte Sed­i­men­ta­tion und Fil­tra­tion von behand­lungs­bedürftigem Nieder­schlagswass­er emp­fiehlt sich die dezen­trale Nieder­schlags­be­hand­lung mit BIR­COp­ur^®. Über­all, wo eine Begrü­nung nur schw­er zu pfle­gen ist oder der Platz für eine Grün­fläche zur Ver­sickerung fehlt, ist dies eine effiziente Lösung. Denn ein Rin­nen­strang erset­zt hier die Mulden­ver­sickerung, beziehungsweise die belebte Bodenzone.
Wartung, Reini­gung und Kon­trolle gestal­ten sich auf­grund des mod­u­laren Auf­baus ein­fach­er als bei losen Schüt­tun­gen. Das Pro­dukt reinigt Nieder­schlagswass­er von Stof­fen aus Abrieb, Ver­bren­nung und Auswaschung durch separi­erte Sed­i­men­ta­tion und Fil­tra­tion. Das Sys­tem überzeugt auch bei Starkre­gen mit ein­er hohen Entwässerungsleis­tung. Nachgewiesen mit einem Durch­gangswert von min­destens 0,2 – ein Best­wert für das Bew­er­tungsver­fahren nach DWA‑M 153. BIR­COp­ur^® ist vom Deutschen Insti­tut für Bautech­nik (DIBt) zuge­lassen und ermöglicht neue Entwässerungskonzepte, bei denen Plan­er Flächen im Rah­men der geset­zlichen Vor­gaben frei gestal­ten können.
Diese Vari­ante vere­in­facht das Leben von Bau­un­ternehmern: Die Lösung wird kom­plett vor­mon­tiert geliefert und hal­biert so den Platzbe­darf beim Anliefern und Lagern. Der Ein­bau gestal­tet sich ein­fach­er, da die Rin­nen mit entsprechen­den Ver­lege­hil­fen platziert wer­den kön­nen. Die vor­mon­tierten Rin­nen müssen nicht zusam­men­be­baut und nicht ver­schraubt wer­den – sitzt die Rinne erst ein­mal in ihrem Fun­da­ment, kön­nen die Arbeit­en am Belag sofort begin­nen. Während der gesamten Ein­satzzeit ist das Sys­tem leicht zu warten. Die Zeit­erspar­nis und der reduzierte Per­son­alaufwand machen sich in der Kalku­la­tion stark bemerkbar.
