Hydraulischer Abgleich ohne Messgerät

In Bestands­ge­bäu­den kann der hydraulis­che Abgle­ich in der Prax­is nur geschätzt wer­den, weil das Rohr­netz unbekan­nt ist. Ger­ade in Altan­la­gen sind Rohrlän­gen und Rohrquer­schnitte (Wider­stände) nicht doku­men­tiert oder haben unter­schiedliche Sanierungsstände. Somit fehlen grundle­gende Dat­en zur opti­malen Berech­nung der Anla­gen­hy­draulik. AFRISO bietet für den hydraulis­chen Abgle­ich ein dynamis­ches Sys­tem an, bei dem die eingestell­ten Wasser­men­gen vom Ven­til automa­tisch und in jedem Last- bzw. Betrieb­szu­s­tand geregelt werden.

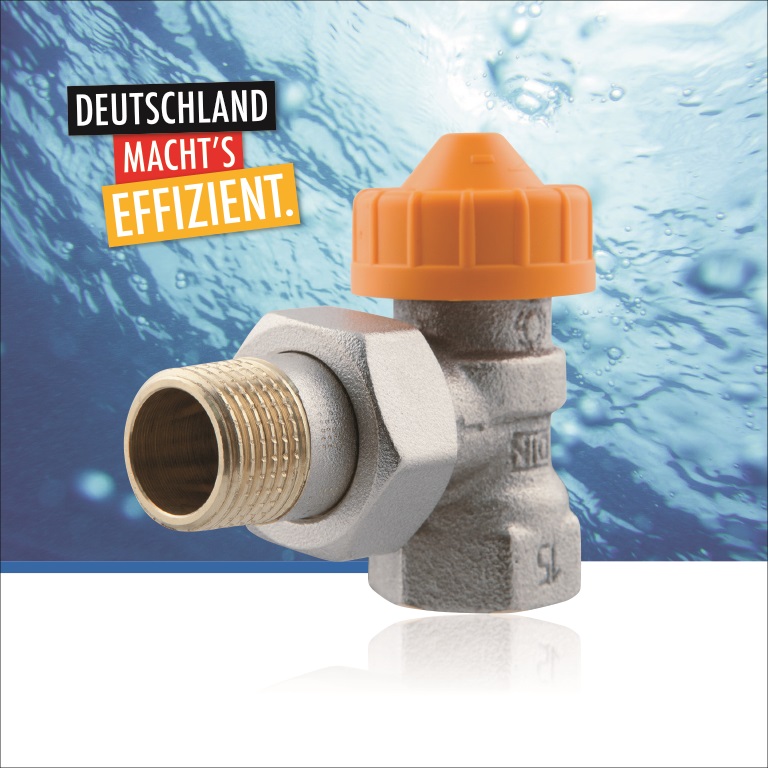

Der hydraulis­che Abgle­ich ist in Ein- und Zweifam­i­lien­häusern bzw. im Woh­nungs­bau mit dem neuen vor­e­in­stell­baren Ther­mostatven­til Vario-DP von AFRISO sehr schnell und kinder­le­icht gän­zlich ohne Mess­gerät durch­führbar. Im Ven­til gibt es außer einem paten­tierten, dynamis­chen Ven­tilein­satz, beste­hend aus ein­er Ven­til­spin­del und ein­er Regelmem­brane, kein­er­lei weit­eren Regelkom­po­nen­ten. Das Ven­til arbeit­et mit ein­er ganz gewöhn­lichen Ven­tildich­tung und benötigt auch keine zusät­zlichen Schmutzsiebe. Funk­tion­saus­fälle durch das Fest­set­zen von Par­tikeln kön­nen daher aus­geschlossen werden.

Das Ven­til Vario-DP begren­zt die eingestellte Wasser­menge automa­tisch und regelt diese unab­hängig von etwaigen Druckschwankun­gen in der Heizungsan­lage. Das bedeutet, egal wie viele Ther­mostatven­tile in der Anlage ger­ade offen oder geschlossen sind, das Ther­mostatven­til sorgt immer für die richtige Wasser­menge am Heizkör­p­er. Auf­grund seines großen stufen­los ein­stell­baren Ein­stell­bere­ich­es in 10 l/h‑Schritten von 20 l/h bis 290 l/h bietet das Vario-DP eine aus­re­ichend hohe Reserve. Die Arma­turen aus Rot­guss haben einen Regel­bere­ich von 20 bis 50 kPa und sind für Drücke bis 10 bar und Medi­umtem­per­a­turen bis 120 °C geeignet.

Das Pro­duk­t­pro­gramm Vario-DP ist in den Nen­nweit­en DN 10, DN 15, DN 20 und den gängi­gen Bau­for­men Eck, Durch­gang, Axi­al und Winkel-Eck als Ther­mo­stat-Ven­tilun­terteil Vario-DP sowie als Ther­mo­stat-Kom­biblock Vario-DP für Heizkör­p­er mit Mit­te­nan­schluss im Zweirohrsys­tem erhältlich. Der Ven­tilein­satz ist mit dem option­al erhältlichen Mon­tagegerät MGV ohne Sys­te­mentleerung und unter Betrieb­s­druck auswechselbar.
