Raintank schützt vor Überflutungen

Auf einem knapp 3 ha großen Gelände in Oberelchin­gen entwick­eln seit Sep­tem­ber 2019 zwei Bauträger ein neues Wohn­quarti­er mit Reihen‑, Dop­pel- sowie Ein­fam­i­lien­häusern und Eigen­tumswoh­nun­gen. Um die in ein­er Senke gele­ge­nen ehe­ma­li­gen Ack­er- und Wiesen­flächen auch bei Starkre­genereignis­sen wirkungsvoll gegen eine Über­flu­tung zu schützen, hat die mit der Erschließungs­pla­nung beauf­tragte Inge­nieur­büro das Bauge­bi­et mit einem großflächi­gen Rigolen­sys­tem aus­ges­tat­tet. Mit dem D‑Raintank 3000^® von der Funke Kun­st­stoffe GmbH kam dabei ein Sys­tem für den ökol­o­gisch sin­nvollen Umgang mit Regen­wass­er zum Ein­satz, das nach dem fachgerecht­en Ein­bau Nieder­schlagswass­er spe­ich­ern und sukzes­sive drei­di­men­sion­al an das umliegende Erdre­ich abgeben kann. Vor allem die bautech­nis­chen Eigen­schaften und die Flex­i­bil­ität bei der Ver­legung – etwa mit Blick auf die Durch­führung von Leitun­gen durch die Rigolenkör­p­er – haben dazu beige­tra­gen, dass die Erschließungsar­beit­en trotz schwieriger Rah­menbe­din­gun­gen erfol­gre­ich umge­set­zt wer­den konnten.
Oberelchin­gen liegt im schwäbis­chen Land­kreis Neu-Ulm zwis­chen Donau und Süd­hang der Schwäbis­chen Alb. Die topografis­che Lage in ein­er natür­lichen Senke hat bei der Pla­nung des ambi­tion­ierten Bau­vorhabens für schwierige Rah­menbe­din­gun­gen gesorgt – ins­beson­dere was den Umgang mit Nieder­schlagswass­er bet­rifft. Vor allem die für die Donau­niederung typ­is­chen bindi­gen, humosen Böden und das Fehlen ein­er natür­lichen Vor­flut sorgten für Hand­lungs­be­darf beim Umgang mit dem anfal­l­en­den Niederschlagswasser.

„Um Vor­sorge dafür zu tre­f­fen, dass das Bauge­bi­et auch bei Starkre­genereignis­sen nicht über­flutet wird, haben wir uns bei unseren Pla­nun­gen schon frühzeit­ig mit dem The­ma Rigole auseinan­derge­set­zt“, erk­lärt Dipl. Ing. (FH) Thomas Sauter, Inge­nieur­büro WASSERMÜLLER ULM GmbH, „wobei eine unterirdis­che Vari­ante gegenüber ein­er offe­nen Rigole schon auf­grund der Platzerspar­nis den Vorzug erhielt.“

Weit­ere Anforderun­gen ergaben sich aus der Ein­hal­tung des Min­destab­standes von einem Meter zum Grund­wasser­spiegel sowie ein­er nur gerin­gen Überdeck­ungsmöglichkeit. Vor diesem Hin­ter­grund haben wir uns dann für das Sys­tem von Funke entschieden.
Die grauen Ele­mente des Sys­tems beste­hen aus PVC‑U und ver­fü­gen über die Abmes­sun­gen 600 x 600 x 600 mm. Der Umstand, dass die Spe­icher­fähigkeit des Sys­tems bei 97% liegt, während eine übliche Kies- oder Schot­ter­rigole nur unge­fähr 30% bis 35% erre­icht, hat auch dazu beige­tra­gen, dass der Rain­tank bei der Auswahl eines geeigneten Pro­duk­tes punk­ten kon­nte. Zukün­ftig wird das anfal­l­ende Nieder­schlagswass­er von Dachflächen und Grund­stück­en in eine Großrigole geleit­et, die sich über das gesamte Bebau­ungs­ge­bi­et erstreckt. Bei dem rund 300 m lan­gen Rigolenkör­p­er sind die Ele­mente in drei Rei­hen nebeneinan­der und zweilagig übere­inan­der ange­ord­net. Ein zweit­er, kleiner­er Rigolenkör­p­er befind­et sich unter einem Spielplatz in der Mitte des Neubauge­bi­etes. Auch hier liegen die Ele­mente in drei Rei­hen nebeneinan­der und zweilagig übere­inan­der. Die Rigole wird später das von den Straßen abfließende Regen­wass­er aufnehmen.
Vor dem Ein­bau der D‑Rain­tank-Ele­mente wur­den in den Bau­gruben ein Auflager aus Kies geschaf­fen und eine Splittschicht als Planum aufge­bracht. Dann haben die Arbeit­er ein Fil­ter­vlies aus­gelegt, mit dem die Rigolenkör­p­er nach dem Set­zen der Ele­mente kom­plett sand­dicht umman­telt wer­den. Diese wur­den auf Groß­palet­ten auf die Baustelle geliefert, mit einem Sta­pler zur Ein­baustelle gefahren und in der vorge­se­henen Bre­ite, Länge und Höhe neben- und aufeinan­derge­set­zt. Die Lage und Posi­tion­ssicherung der einzel­nen Rigolen-Ele­mente wird dabei durch blaue 4‑fach Verbinder sichergestellt, die für Schubfes­tigkeit zwis­chen den einzel­nen Lagen sor­gen. Abschließend wird das Fil­ter­vlies so über dem Rigolenkör­p­er umgeschla­gen, dass die Über­lap­pung min­destens 30 cm beträgt. Zusät­zlich ist auf der fer­tig erstell­ten Rigole ein Geogit­ter als Bewehrungse­le­ment zu verlegen.

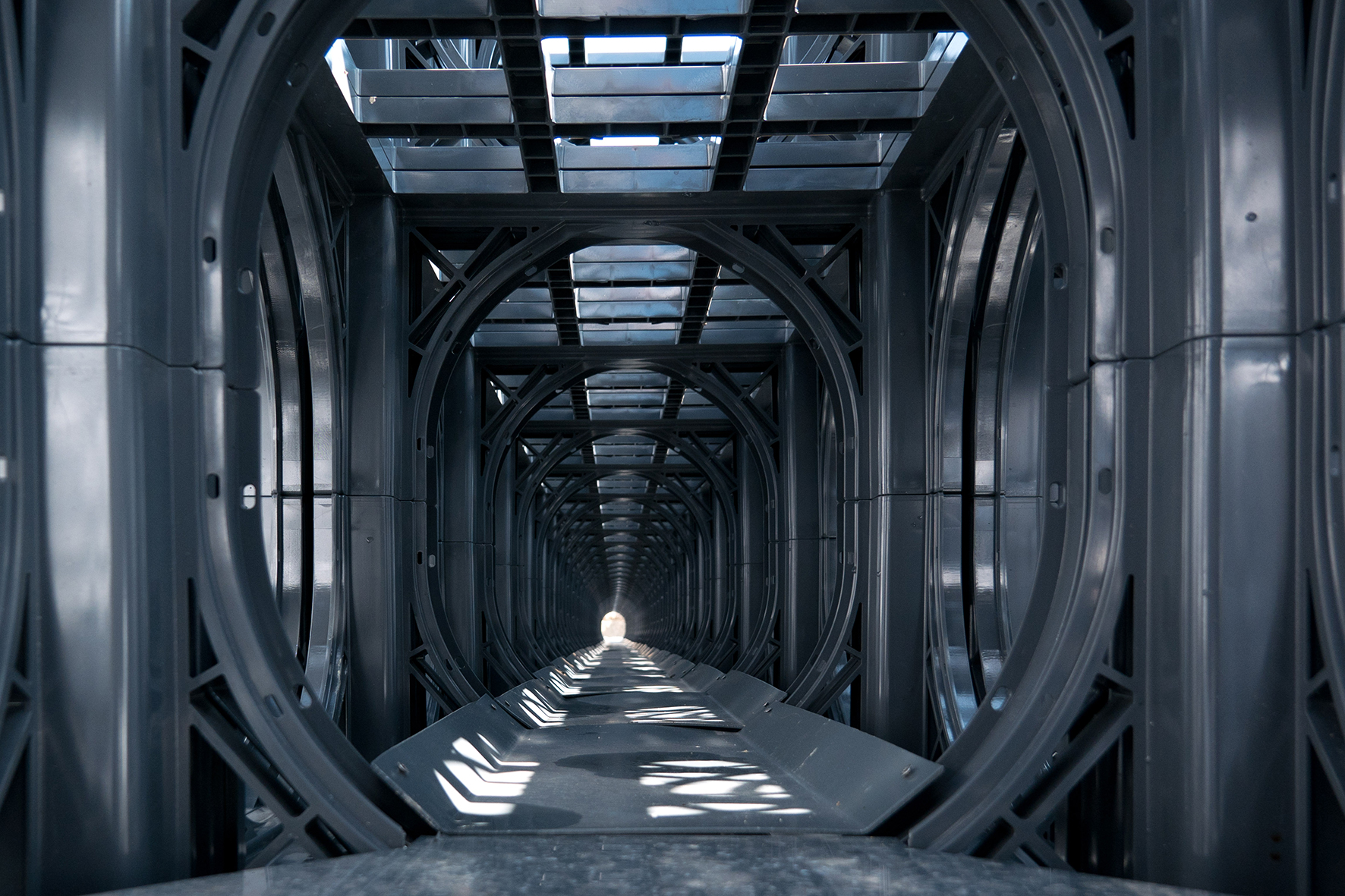

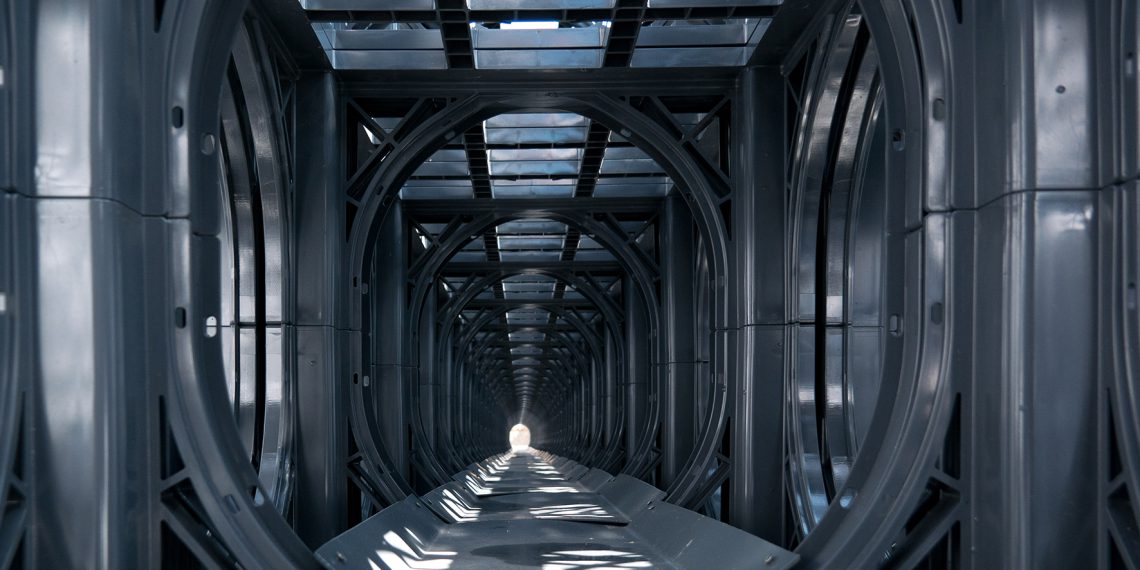

Zu Inspek­tions- und Reini­gungszweck­en sind die Rigolenkör­p­er mit Inspek­tions­blöck­en und Reini­gungsöff­nun­gen aus­ges­tat­tet. In geschlitzten Spül­rohren, die in den mit­tleren Ele­menten ver­laufen, sam­meln sich die mit­ge­führten Fest­stoffe an der Rohrsohle, während das Wass­er aus den Schlitzen ablaufen kann. Mit regelmäßig durchge­führten Spülun­gen kön­nen diese Fest­stoffe aus den Rohren aus­ge­spült wer­den. Darüber hin­aus wurde jew­eils eine Längsrei­he der Rigolenkör­p­er aus soge­nan­nten Inspek­tions­blöck­en erstellt. Sie sind mit ein­er Schiene aus­ges­tat­tet, die auch den Ein­satz von Fahrwa­genkam­eras mit kleinen Rädern ermöglichen.
