Regenwasserreinigung mit Flow Separation

Um Gewäss­er nach­haltig zu schützen, set­zt Fränkische in seinen Regen­wass­er-Reini­gungsan­la­gen der SediP­ipe-Fam­i­lie das Prinzip der Flow Sep­a­ra­tion ein: Die paten­tierte Strö­mungstren­ner-Tech­nolo­gie reinigt Nieder­schlagswass­er effek­tiv von Schmutz sowie Schad­stof­fen. Der langgestreck­te Sed­i­men­ta­tion­sraum mit Strö­mungstren­ner und leichter Stei­gung hält Fest­stoffe sich­er zurück. Ein möglich­es zweites, im oberen Rohrquer­schnitt ange­bracht­es Git­ter schei­det Öl und Leicht­flüs­sigkeit­en ab.

Schad­stoffe im Regen­wass­er verun­reini­gen das Grund- und Ober­flächen­wass­er, und grobe Fest­stoffe wie Schmutz, Schlamm und Sand kön­nen den Rigolen zuset­zen: Um das zu ver­hin­dern, reini­gen Sed­i­men­ta­tion­san­la­gen das Nieder­schlagswass­er. In platz­in­ten­siv­en Regen­klär­beck­en, Beton­be­häl­tern oder Großrohren wirbeln Unwet­ter und Starkre­gen die abge­set­zten Sed­i­mente immer wieder auf, die dann aus­ge­spült wer­den. Die bessere Lösung ist, wenn das Wass­er im Sam­melmedi­um weniger Raum hat.

Kleiner Rohrdurchmesser mit optimiertem Durchfluss

Deshalb nutzen die Rohrw­erke in ihren Regen­wass­er-Reini­gungsan­la­gen zwis­chen Start- und Zielschacht ein Sed­i­men­ta­tion­srohr DN 600 mit Strö­mungstren­ner, das sie mit einem definierten Steig­winkel pla­nen. Ein im unteren Rohrquer­schnitt ange­bracht­es grünes Git­ter lenkt als Strö­mungstren­ner den Wasserzu­fluss kon­trol­liert und effek­tiv – nahezu ohne Teil­strö­mungen. Die unter­halb des Git­ters abge­set­zten Par­tikel sam­meln sich im strö­mungs­beruhigten Raum im unteren Rohrquer­schnitt und wer­den bei Regen nicht remo­bil­isiert. So kann das natür­lich gere­inigte Regen­wass­er der Vor­flut oder dem Grund­wass­er zuge­führt wer­den. „Die paten­tierte Flow Sep­a­ra­tion-Tech­nolo­gie von Fränkische erzeugt eine kon­trol­lierte Strö­mungs­gle­ichrich­tung während des Fließprozess­es, sodass sich Fest­stoffe effek­tiv­er abset­zen kön­nen – und das dauer­haft“, sagt Michael Schütz, Leit­er Pro­duk­t­man­age­ment im Geschäfts­bere­ich Drainage Sys­teme des Unternehmens.

Technologie in vielen Anlagenvarianten eingesetzt

Fränkische nutzt seine Flow Sep­a­ra­tion in den rohrför­mi­gen Regen­wass­er-Reini­gungsan­la­gen SediP­ipe lev­el – den Anla­gen mit Zu- und Ablauf auf gle­ichem Höhen­niveau, SediP­ipe basic mit der Max­i­mal­länge von zwölf Metern, dem Baukas­ten­sys­tem SediP­ipe L sowie SediP­ipe XL für große Flächen. Außer­dem set­zt der Regen­wasser­ex­perte die aus­gek­lügelte Tech­nolo­gie auch in seinen Behand­lungsan­la­gen SediS­ub­stra­tor basic, SediS­ub­stra­tor L und SediS­ub­stra­tor XL mit zusät­zlich­er Sub­strat­fil­tere­in­heit im Zielschacht ein. Bei SediP­ipe L plus sowie XL plus reini­gen sog­ar zwei Strö­mungstren­ner das Wass­er – das im Rohr unten ange­brachte Git­ter ist für die Sed­i­men­ta­tion zuständig, das obere schei­det zusät­zlich Öl und Leicht­flüs­sigkeit­en ab. Auch im punk­t­för­mi­gen Reini­gungss­chacht Sedi­Point set­zt das Unternehmen die Strö­mungstren­ner-Tech­nolo­gie auf kle­in­stem Raum mit­tels ein­er Sed­i­men­ta­tion­skas­sette mit spi­ralför­miger Wasser­führung um.

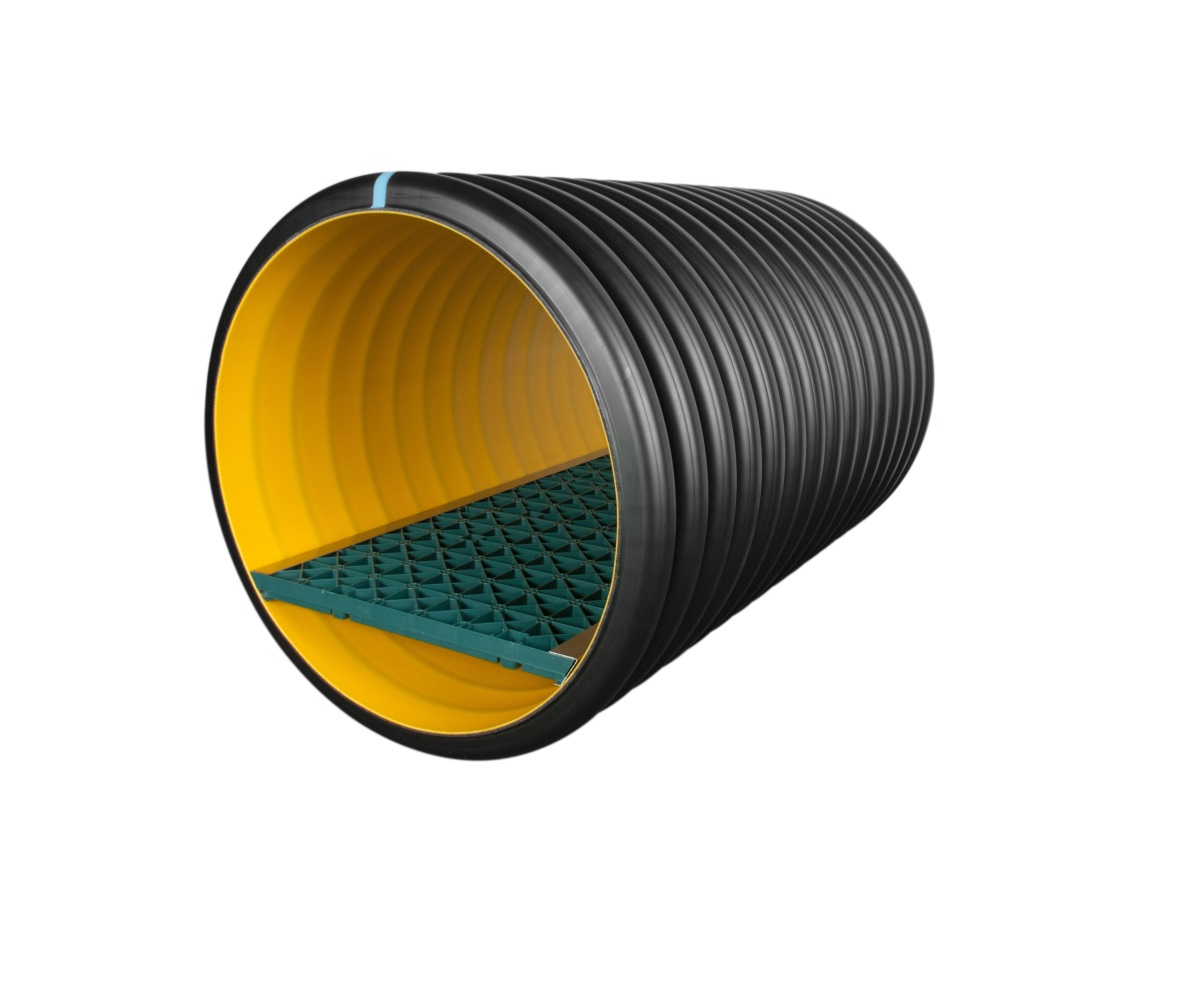

Die SediP­ipe-Rohre mit dem inte­gri­erten Strö­mungstren­ner erzeu­gen eine kon­trol­lierte Strö­mung und erzie­len opti­male Reini­gungsergeb­nisse. Durch das Prinzip der Flow Sep­a­ra­tion wer­den Sed­i­mente bei Starkre­gen nicht erneut ver­wirbelt und lagern sich effek­tiv­er ab.
