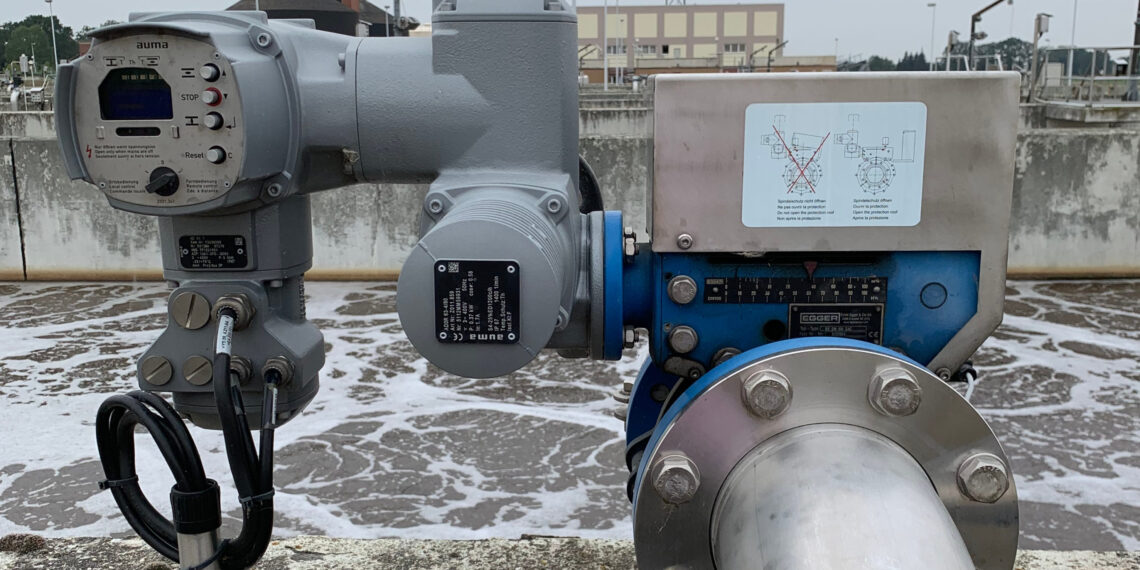

Sauerstoffmenge regeln mit Regulierschiebern

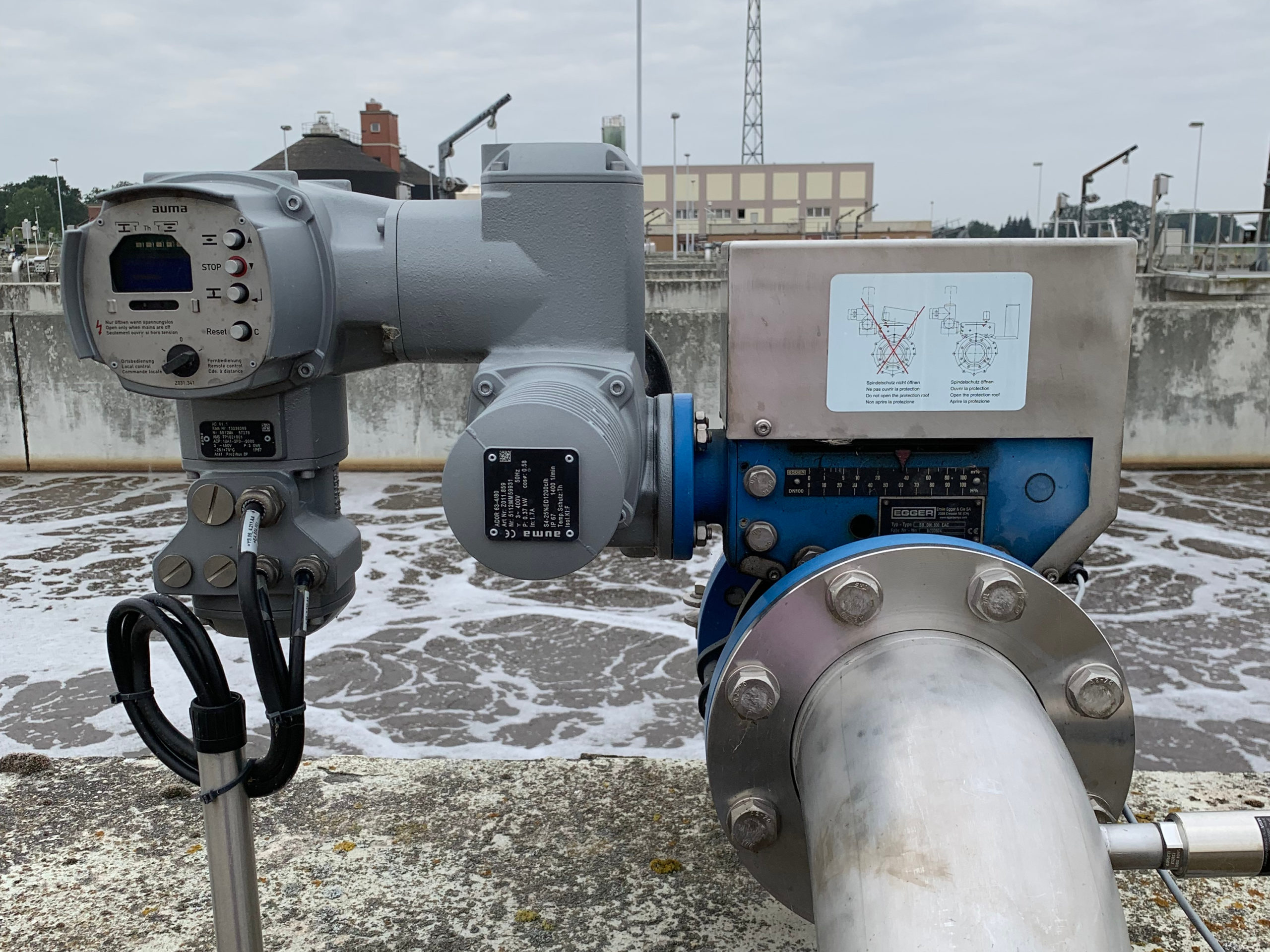

In der Kläran­lage Sten­dal wur­den 20 Regelk­lap­pen durch Iris Blenden-Reg­ulier­schieber DN 100 von Egger erset­zt. Mit dieser Maß­nahme kon­nte eine Verbesserung der Sauer­stof­fregel­ge­nauigkeit erre­icht wer­den. Die gemesse­nen gelösten O2-Konzen­tra­tio­nen bewe­gen sich ± 0,04 Mil­ligramm pro Liter um den Soll­w­ert. Die exak­te Regelung und die Aus­nutzung des großen Regel­bere­ichs der Iris Blenden ermöglichte eine Reduzierung des Verdich­ter­drucks. Bei der einge­set­zten Gleit­druck­regelung kon­nte dieser bis auf 29 mbar über dem sta­tis­chen Druck (Ein­blastiefe) reduziert wer­den. Die Blenden-Reg­ulier­schieber arbeit­en dabei bei einem opti­malen Öff­nungs­grad zwis­chen 70 und 95 Prozent. Die hohe Regel­güte und Wieder­hol­ge­nauigkeit wirken sich pos­i­tiv auf den Gesamt­prozess sowie auf den Energiebe­darf der Bele­bung aus. Neben den wirtschaftlichen Vorteilen kön­nen die Mem­bran­belüfter auf­grund der höheren Durch­flusska­paz­ität der Iris Schieber wirkungsvoller gespült werden.

Die Pro­gram­mierung des Prozessleit­sys­tems für die Bele­bungsluftregelung erfol­gte durch die Fir­ma S & W Automa­tisierung Prozeßleit­tech­nik in Zusam­me­nar­beit mit der Kläran­lage Sten­dal. Es wur­den eine Kon­stant­druck­regelung sowie eine Gleit­druck­regelung pro­gram­miert. Das Sys­tem ist so konzip­iert, dass die Kläran­lage zwis­chen den bei­den Regelungsarten wech­seln und Para­me­ter indi­vidu­ell anpassen kann. Hier­durch kann das Poten­tial des Sys­tems opti­mal aus­genutzt wer­den. Der Sauer­stof­fge­halt schwankt zwis­chen 1,78 bis 1,84 Mil­ligramm pro Liter bei einem Vor­gabe­w­ert von 1,8 Mil­ligramm pro Liter.

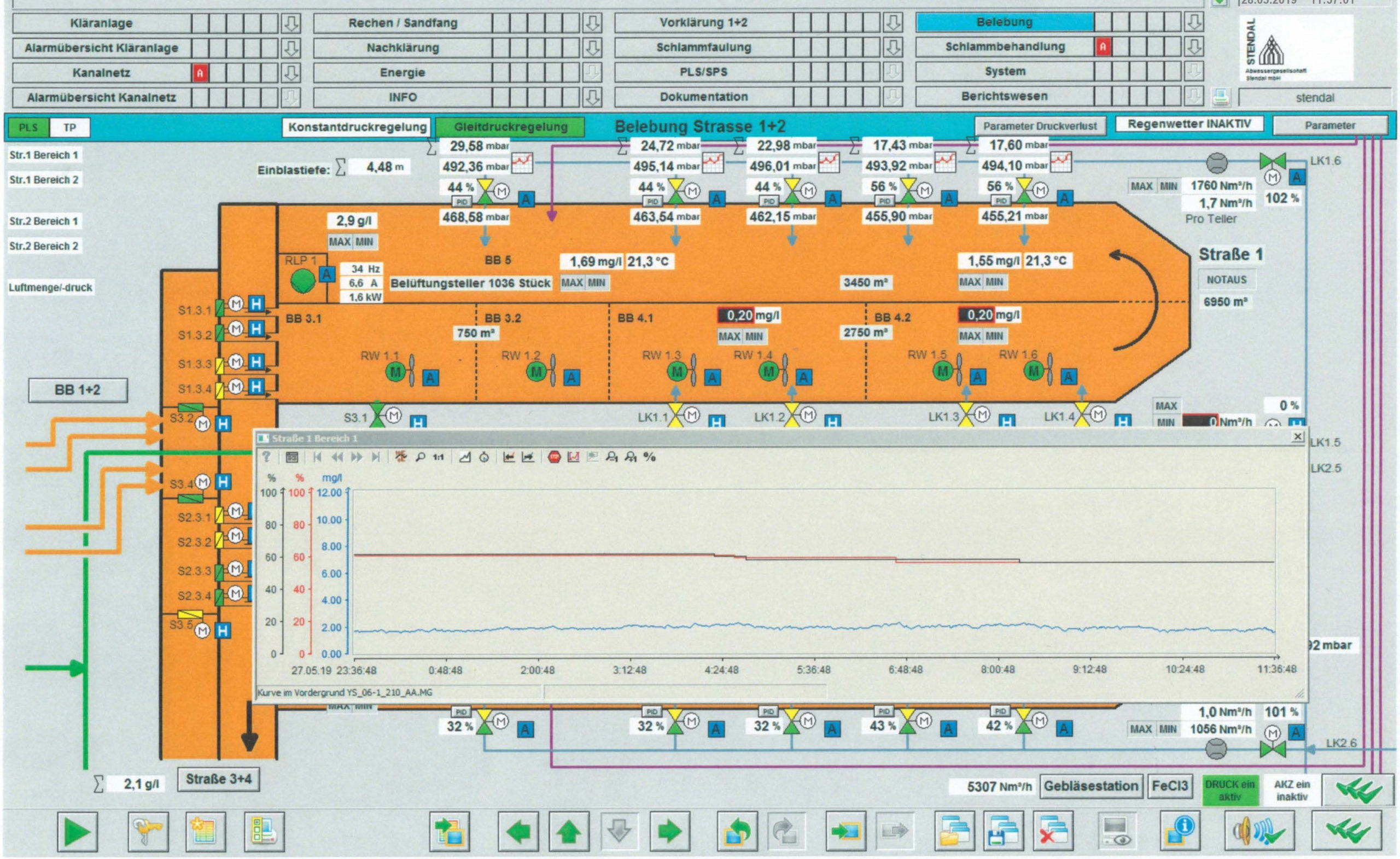

Bei der Gleit- und Kon­stant­druck­regelung gibt es zwei Regelkreise: Zum einen den Sauer­stof­fregelkreis, zum anderen den Regelkreis für die Verdichter. Die Verdichter erhal­ten nur einen Vor­gabe­w­ert, der einge­hal­ten wer­den muss. Aus dem Dia­gramm kann man unter anderem den Druck nach den Iris® Blenden-Reg­ulier­schiebern able­sen. Dadurch lässt sich ein eventuell erforder­lich­er Wartungs­be­darf der Belüfter erkennen.
