Schmutzwasser Infrastruktur in Gebäuden

Das Man­age­ment von Grauwass­er in Gebäu­den (Sam­meln, Fördern, Entsor­gen) mit Hil­fe von Pumpen bzw. Hebean­la­gen ist eines der Kernar­beits­ge­bi­ete von Grundfos.

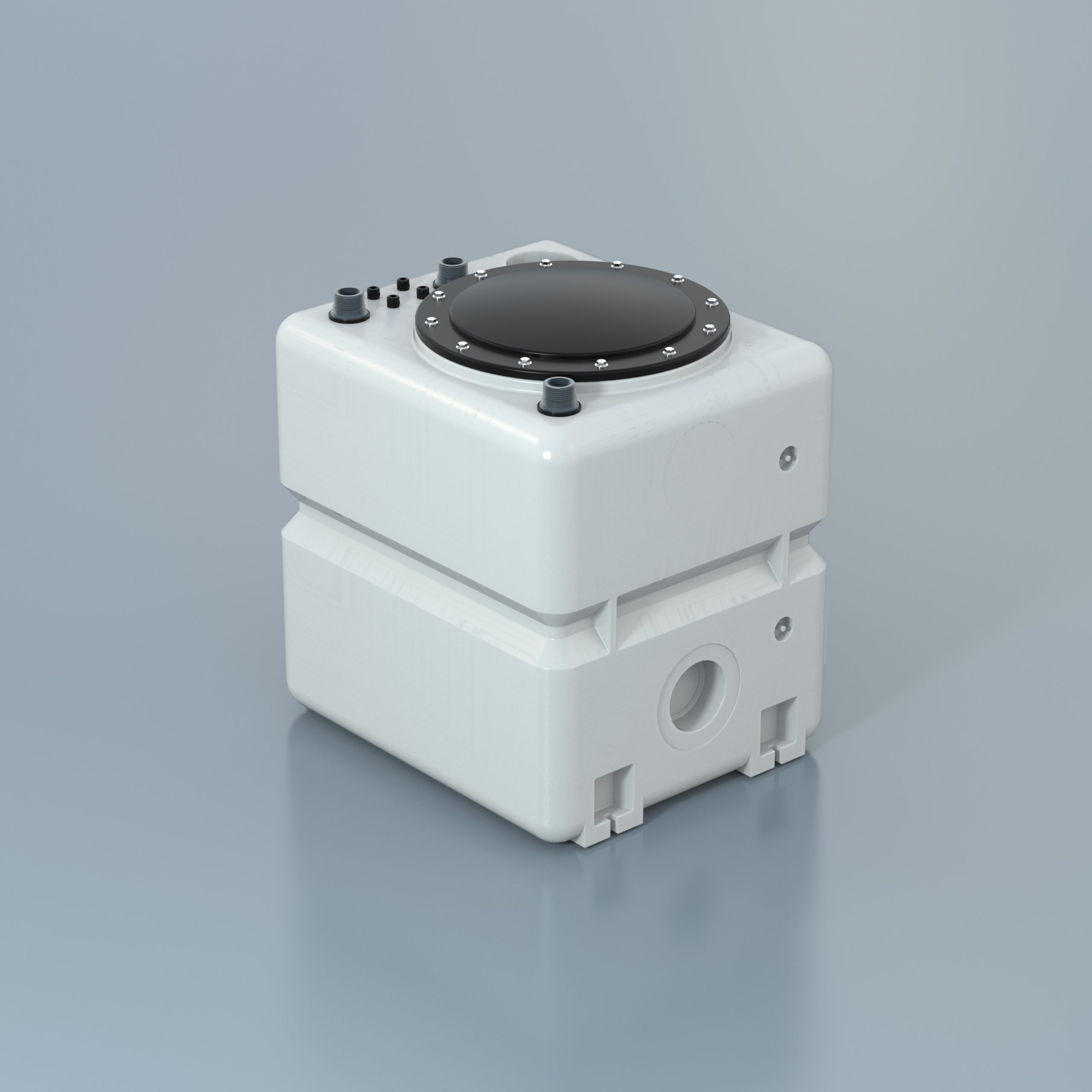

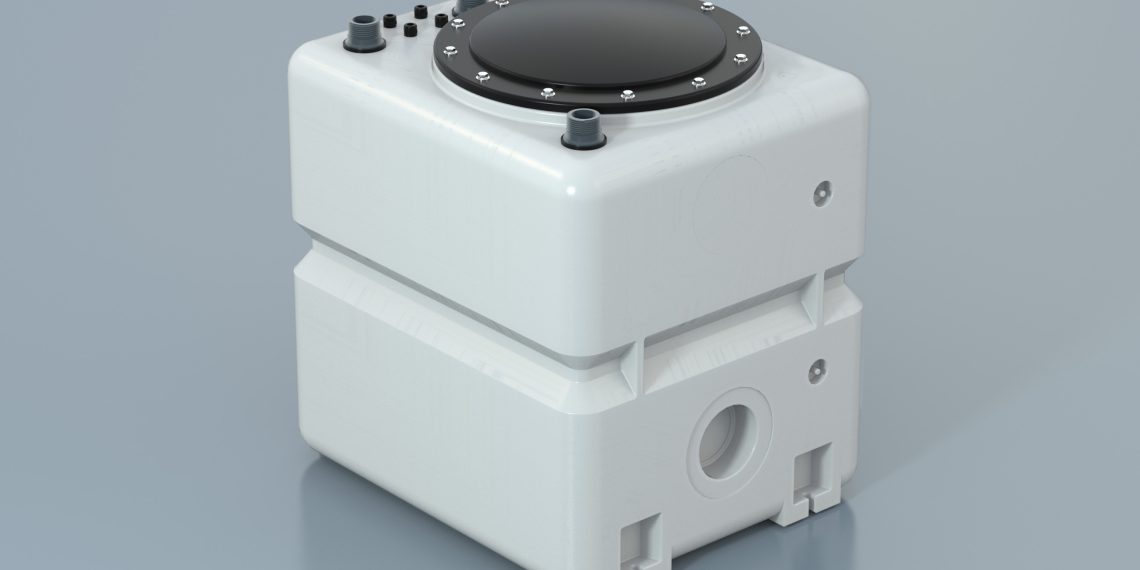

Die neuen Hebean­la­gen der Bau­rei­hen Unolift/ Duo­lift sam­meln und entsor­gen Abwäss­er aus Gebäu­den, wenn keine Freige­fälleen­twässerung möglich ist. Das unter­halb der Rück­stauebene anfal­l­ende Schmutzwäss­er wird dabei auf das Niveau des Abwasserkanals ange­hoben. Die in der Regel inner­halb eines Gebäudes im Keller oder im Pumpen­sumpf aufgestell­ten kom­pak­ten Über­flu­ran­la­gen sind ohne Erdar­beit­en schnell und leicht instal­liert. Sie deck­en mit ein­er Stan­dard-Tankgröße von 270 l prak­tisch jeden Ein­satzbere­ich in Gebäu­den ab — vom Ein­fam­i­lien­haus bis hin zu großen Gebäudekom­plex­en (Büro- und Indus­triege­bäude, Kranken­häuser, Einkaufszentren).

Die Hebean­la­gen lösen zudem eine weit­ere Auf­gabe: bei der Sanierung von Gebäu­den, speziell bei Erweiterungs­baut­en, ist es notwendig, anfal­l­en­des Schmutzwass­er inner­halb des Gebäudes von A nach B zu fördern – das übernehmen diese Anla­gen sehr zuver­läs­sig. Im Falle eines Starkre­gens und eines Rück­staus aus dem Kanal ver­hin­dern sie bei fachgerechter Aus­führung der Rück­stauschleife effizient eine Über­flu­tung der Kellerräume.

Die Hebean­la­gen arbeit­en abhängig vom Flüs­sigkeits­stand vol­lau­toma­tisch und kön­nen dazu in zwei Aus­führun­gen betrieben wer­den. Pumpen mit einem ange­baut­en Schwim­mer­schal­ter stellen die ein­fach­ste Aus­führung dar und starten bzw. been­den die Förderung gemäß der Schalt­punk­te des inte­gri­erten Schwimmerschalters.

Die genauere Art der Niveauer­fas­sung erfol­gt durch eine Steuerung, welche über einen zuver­läs­si­gen Piezo-Sen­sor ver­fügt und mit einem Stau­rohr im Tank ver­bun­den ist.  Die Ein- und Auss­chalt­niveaus kön­nen mit­tels der Steuerung sehr ein­fach und zugle­ich präzise eingestellt wer­den. Je nach Aus­führung der Steuerung sind bis zu fünf ver­schiedene Ein­schalt­niveaus ein­stell­bar, und somit ist eine anwen­dungsspez­i­fis­che und opti­male Aus­nutzung des Behäl­ter­niveaus möglich.

An die Steuerun­gen kann serien­mäßig ein extern­er Schwim­mer, z.B. aus dem Pumpen­sumpf, angek­lemmt wer­den und auf diese Weise der dafür inte­gri­erte Alarm­sum­mer genutzt wer­den. Somit kann ein sep­a­rates Alarm­schalt­gerät einges­part wer­den. Ein­schaltverzögerun­gen und Nach­laufzeit­en sind eben­falls ein­stell­bar und im Bedarfs­fall kön­nen die Sig­nale von bis zu sechs poten­tial­freien Kon­tak­ten weit­ergeleit­et werden.

Die 270 l Tanks bieten bei Einzel- aber auch bei der Dop­pelpumpenin­stal­la­tion für jede Pumpe einen sep­a­rat­en Druck­an­schluss und kön­nen mit­tels Zube­hör außer­halb des Behäl­ters zusam­menge­führt werden.

PG-Kabelver­schraubun­gen sowie als Muffe aus­ge­führte Zula­u­fan­schlüsse auf drei Behäl­ter­seit­en (zwei seitlich, ein­er oben ange­ord­net, jew­eils in DN 100) ermöglichen einen flex­i­blen Ein­satz. Dabei sind die Zuläufe auf drei unter­schiedlichen Niveaus ange­bracht (180 mm, 520 mm und 700 mm). Die muf­fen­för­mige Aus­führung der Zuläufe ermöglicht eine ein­fache Verbindung bei räum­lich begren­zter Auf­stel­lung, zudem ist ein Muf­fe­nan­schluss DN50 ist für den Anschluss ein­er Hand­mem­bran­pumpe vorhanden.

Zum Fördern von Grauwass­er kom­men in den Hebean­la­gen Pumpen der Bau­rei­hen Unilift CC, Unilift AP35B sowie Unilift AP50B zum Einsatz.

Der Her­steller nen­nt diese Einsatzbereiche:

• Uno­lift 270: Für Anwen­dun­gen, wo keine redun­dante Pumpe erforder­lich ist.
• Duo­lift 270: Für gewerbliche und kom­merzielle Anwen­dun­gen, wie Büro­ge­bäude, Hotels, Kranken­häuser und Restau­rants, wo aus Grün­den der Ver­füg­barkeit­san­forderung eine redun­dante Pumpe erforder­lich ist.
