Sensor für Echtzeit-Überwachung von Kläranlagen

Die kanadis­che Fir­ma Sen­try bietet mit dem inno­v­a­tiv­en Messsys­tem SENTRY Kläran­la­gen­be­treibern die Möglichkeit, in Echtzeit die Leis­tung ein­er Kläran­lage zu überwachen. Das hat den Vorteil, dass die Betreiber mit­tels der online-Mes­sung mit einem inno­v­a­tiv­en Bio-Sen­sor per­ma­nen­ten Ein­blick in die biol­o­gis­che Aktiv­ität der Anlage erhal­ten. Bei tox­is­chen Ein­leitun­gen kön­nen diese rasch ein­greifen, um die Abwasser­be­hand­lung vor Schaden zu schützen. Die Dat­en ermöglichen fern­er eine wirk­same Opti­mierung von Belüf­tung oder anaer­oben Abbau­vorgän­gen, steigern die Effizienz und sparen Energie. Die Fir­ma Gimat Liq­uid Mon­i­tor­ing mit Sitz im bay­erischen Polling ver­ant­wortet ab sofort den Exk­lu­sivver­trieb des SEN­TRY-Messsys­tems in Deutsch­land für den Bere­ich Kläranlagen/Abwasserreinigung.

Herzstück des SENTRY Messsys­tems ist ein inno­v­a­tiv­er Bio-Sen­sor, der fortwährend die biol­o­gis­che Aktiv­ität ein­er Kläran­lage misst. Mit Hil­fe des SEN­TRY-Sys­tem ver­schafft sich der Kläran­la­gen­be­treiber ein tiefer­ge­hen­des Ver­ständ­nis für ver­schiedene Prob­leme, die bei Kläran­la­gen regelmäßig auftreten und kann han­deln. Typ­is­che Ein­satzge­bi­ete der inno­v­a­tiv­en Son­den­tech­nik sind der Schutz bei tox­is­chen Stof­fen im Zulauf, Erken­nung von Stoß­be­las­tun­gen im Zulauf, ener­getis­che Opti­mierung der Belüf­tung, durch Opti­mierung der Den­i­tri­fika­tion und die Verbesserung der Bio‑P Elimination.

Funk­tion und Vorteile des inno­v­a­tiv­en Abwasser-Sensors

Der SENTRY Bio-Sen­sor wird direkt im Gerinne oder Beck­en ein­er Kläran­lage instal­liert. Nach der Instal­la­tion begin­nt auf dem Sen­sor ein Biofilm mit Bak­te­rien zu wach­sen, die sich auch im jew­eili­gen Abwass­er befind­en. Einige dieser Bak­te­rien geben bei ihrer Stof­fwech­sel-Aktiv­ität Elek­tro­nen frei. Der dadurch entste­hende Strom­fluss entspricht der Aktiv­ität der Bak­te­rien und wird vom Messsys­tem erfasst. Diese Meth­ode zur Mes­sung der biol­o­gis­chen Aktiv­ität ist in der Abwassertech­nik einzi­gar­tig und paten­tiert (US-Patent 11,352,272). Vorteil der SEN­TRY-Sonde ist, dass sich auf dem Sen­sor diesel­ben Bak­te­rien ansiedeln, die auch an der Abwasser­reini­gung beteiligt sind. Anders als bei anderen Messsys­te­men, die oft mit „kün­stlich­er” Biolo­gie arbeit­en, spiegeln die Mess­werte der SEN­TRY-Son­den die biol­o­gis­che Aktiv­ität der Bak­te­rien wider, wie sie auf der Kläran­lage vorkom­men und die an die oft speziellen Leben­sum­stände dort angepasst sind.

Die Mes­sung mit dem SEN­TRY-Sen­sor find­et ohne Chemikalien oder Reagen­zien statt. Der Ein­bau eines SEN­TRY-Sen­sors erfol­gt direkt im Medi­um, eine Pumpe oder eine Probe­nauf­bere­itung wer­den nicht benötigt. Die Mess­werte ste­hen minuten­schnell zur Ver­fü­gung. Durch ein frühzeit­iges Erken­nen von Mess­wertän­derun­gen kann auf Kläran­la­gen regelung­stech­nisch reagiert wer­den. Für jeden Sen­sor ste­ht hier­für am Con­troller ein analoger Sig­nalaus­gang zur Ver­fü­gung, um jede Mes­sung zum Beispiel an das Prozessleit­sys­tem ein­er Kläran­lage anzubinden.

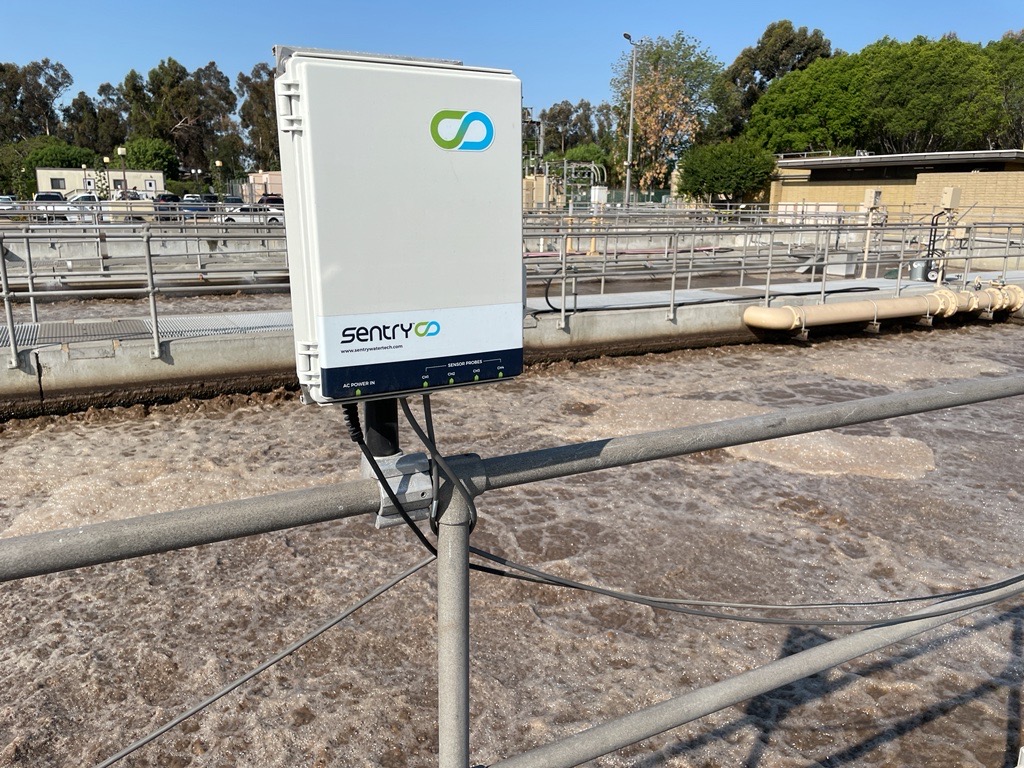

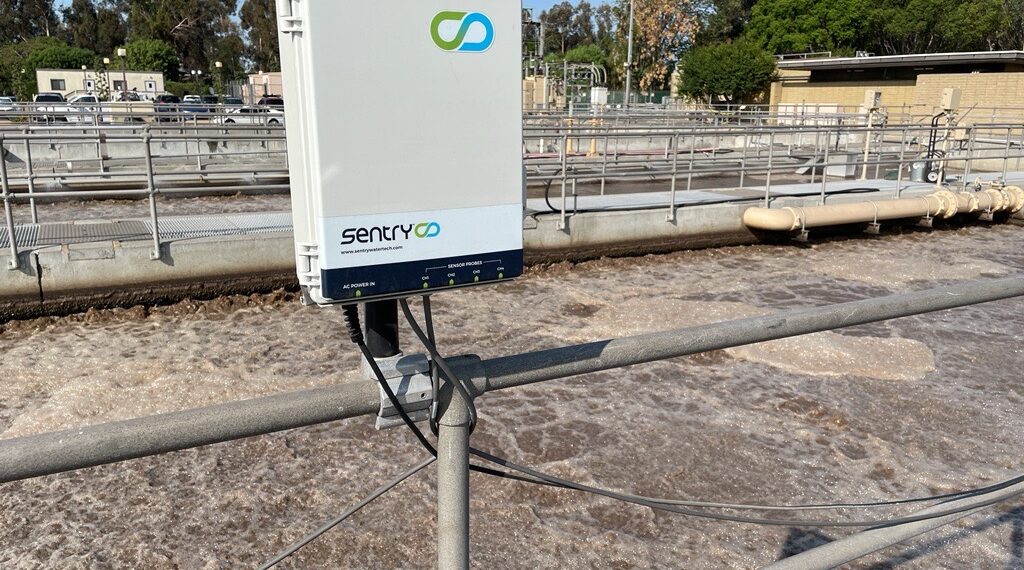

Der Con­troller des SEN­TRY-Sys­tems erlaubt den Anschluss von bis zu vier Sen­soren. Durch die Platzierung von mehreren Son­den in den ver­schiede­nen Stufen ein­er Kläran­lage kann der Betreiber sehr anschaulich Zusam­men­hänge zwis­chen Ursache und Wirkung erken­nen. Darüber hin­aus erlaubt das inte­gri­erte GSM-Mod­ul die Über­tra­gung der Mess­dat­en an einen exter­nen Serv­er. Über ein Dash­board kann der Anwen­der auch von außer­halb der Kläran­lage bequem auf sämtliche Mess­werte zugreifen und somit zum Beispiel Trends und Extremereignisse erken­nen. Die zwei Unternehmen stellen auf der Messe Tausend­wass­er ihre inno­v­a­tiv­en Sen­soren aus.

Stan­dort: Halle 7, Stand 7.B 77.
