Strahlende Beleuchtung für Porta Westfalica Brücke

Ein attrak­tives Stadtquarti­er ist mit der Entwick­lung des ehe­ma­li­gen Phoenix-Hochofen- und Stahl­stan­dortes in Dort­mund-Hörde ent­standen: Im Osten der Phoenix See mit aus­sicht­sre­ichen Wohn­quartieren am Seeufer, angren­zend das aufgew­ertete Hörder Zen­trum sowie Gewer­bean­sied­lun­gen auf Phoenix West – inmit­ten ein­er von zahlre­ichen Wegen und Brück­en ver­net­zten Landschaft.
Die im Jahr 2012 errichtete Fuß- und Rad­weg­brücke Por­ta West­fal­i­ca im Hoet­ger-Park ist Teil dieses Wegenet­zes. Seit let­ztem Som­mer über­rascht sie die Pas­san­ten mit ein­er dynamis­chen Lichtin­sze­nierung, die mit FLC200 Schein­wer­fern und Tun­able White Tech­nolo­gie von WE-EF real­isiert wird.
Mit 92 Metern ist die Por­ta West­fal­i­ca die läng­ste von ins­ge­samt sieben Stahlbrück­en im kom­plet­ten Phoenix Park Are­al. Sie kom­plet­tiert die durchge­hende Fuß- und Rad­wegverbindung zwis­chen Phoenix West und dem Phoenix See und über­quert dabei die rena­turi­erte Emsch­er. Ihre Mate­ri­al­wahl nimmt Bezug zur Ver­gan­gen­heit des Stahl­stan­dortes, ihr dynamis­ches Lichtkonzept gibt einen Aus­blick in die Zukun­ft von Tun­able White Insze­nierun­gen im Außenraum.

„Wir haben bewusst keine Farbe einge­set­zt, weil Farbe zu auf­fäl­lig wäre und die Por­ta West­fal­i­ca sowohl in Bezug zu den anderen Brück­en als auch gegenüber den Anwohn­ern zu sehr in den Mit­telpunkt rück­en würde. Daher haben wir mit warmweißem und kaltweißem Licht gespielt und die Brücke mit Tun­able White inszeniert.“
— Uwe Knappschneider

Die vari­able Farbtem­per­aturs­teuerung von 2700 K bis 6000 K eröffnet auch in Außen­räu­men neue Möglichkeit­en für stim­mungsvolle Beleuch­tun­gen. So kön­nen mit war­men und kalten Licht­tö­nen beispiel­sweise Architek­tur­de­tails dif­feren­ziert her­aus­gear­beit­et und Drei­di­men­sion­al­itäten gestärkt wer­den. „Tun­able White hil­ft uns sehr gut bei der Insze­nierung von Architek­tur­ob­jek­ten, ohne allzu laut zu wer­den und sie trotz­dem sehr dif­feren­ziert in den Mit­telpunkt zu stellen“, resümiert Uwe Knapp­schnei­der, Pro­jek­tleit­er Hel­mut Wehrmey­er ergänzt: „Es ist das erste Mal, dass wir Tun­able White in der Außen­pla­nung einge­set­zt haben und ich bin selb­st über­rascht, wie stark die Wirkung ist.“


Sanfte Wellen und weiche Übergänge

Werk­stags und am Woch­enende gibt es zwei ver­schiedene, dezent ver­laufende, dynamis­che Licht­se­quen­zen von rund 10 Minuten in ein­er Wieder­hol­ungss­chleife. Sie erfassen die Brücke mit san­ften Wellen­be­we­gun­gen und weichen Übergän­gen von neu­tral­weiß hin zu warmweiß und vice ver­sa. Oder sie erzeu­gen mit ein­er mono­chromen Beleuch­tung mit kaltweißem Licht und sub­tilem Auf- und Abschwellen der Beleuch­tungsin­ten­sität im Wech­sel von der recht­en zur linken Brück­en­seite einen sehr langsamen Schaukeleffekt.
Einzig soge­nan­nte Inter­rupts unter­brechen die Sequen­zen: „Als kleine, kurze Zufall­sein­spielung wird die Rhyth­mik inner­halb der Licht­szene für die Dauer eines Wim­pern­schlags erhöht,“ beschreibt leds­dream Geschäfts­führer Thomas Wal­tenberg­er, der das Pro­jekt vor Ort betreut hat, diesen Effekt, der eben­so schnell wieder vor­bei ist und erst im Nach­hinein ins Bewusst­sein rückt. Während die kaltweißen Licht­szenen die Architek­tur der Brücke in Szene set­zen, schaf­fen die warmweißen Szenen ein atmo­sphärisch angenehmes Licht, um sich in den mit Sitzgele­gen­heit­en aus­ges­tat­teten Grün­bere­ichen unter und in der Nähe der Brücke aufzuhal­ten. Eine geson­derte Eventlicht­szene mit größer­er Dynamik erfol­gt bei Bedarf auf manuellen Abruf.


Breit- und engstrahlendes Licht im Einklang

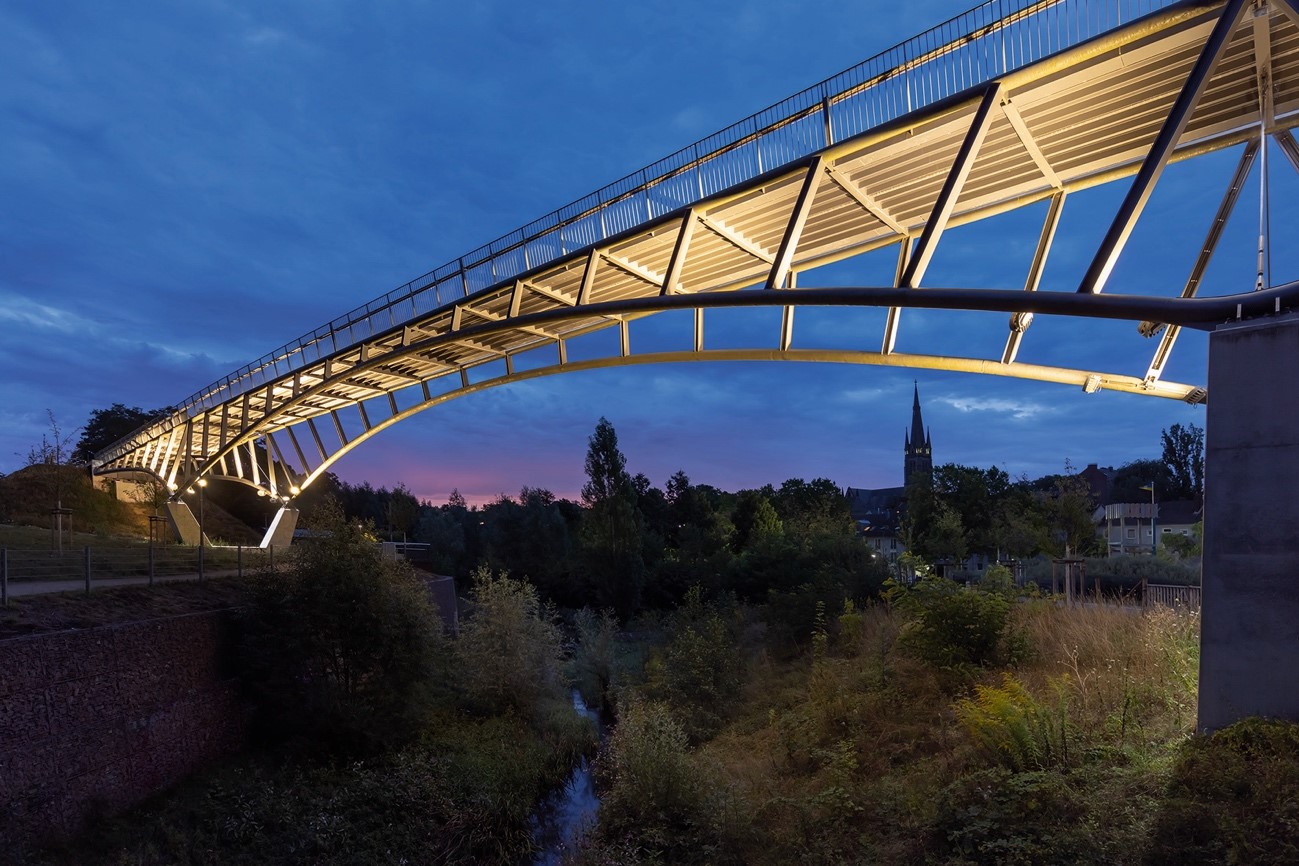

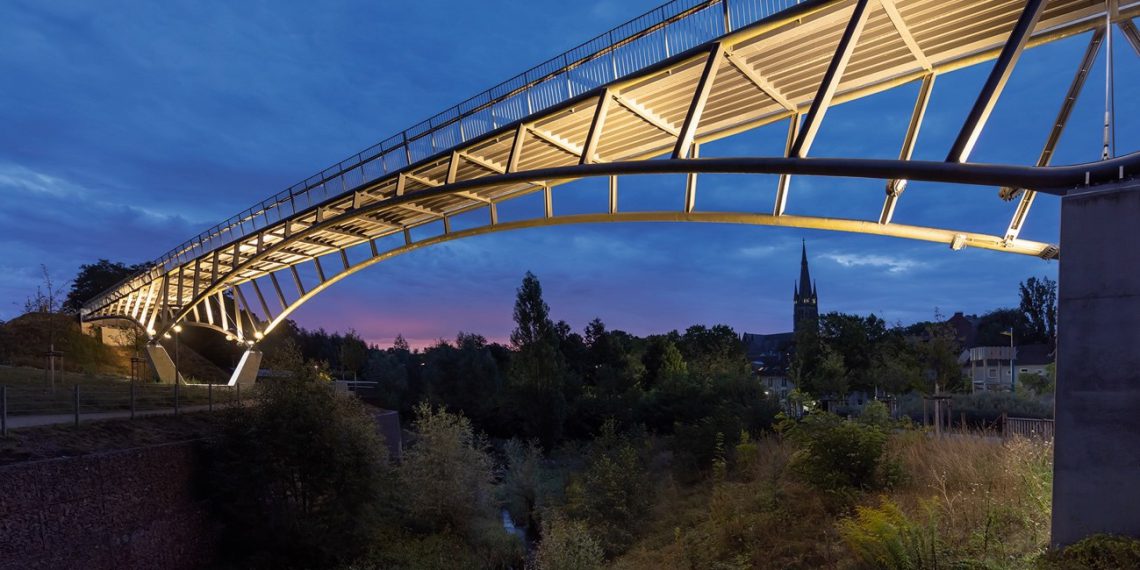

Die Insze­nierung wird mit 16 licht­starken, DMX ges­teuerten WE-EF FLC240-TW LED Schein­wer­fern mit vari­abler, stufen­los­er Farbtem­per­atur­regelung von warm­toni­gen 2700 K bis zu kühl wirk­enden 6000 K bei gle­ich­bleiben­dem Licht­strom real­isiert. Die eine Hälfte der Schein­wer­fer ist mit sym­metrisch bre­it­strahlen­den Optiken aus­ges­tat­tet, die andere gener­iert band­för­mige engstrahlende Lichtverteilun­gen. Mon­tiert an den bogen­för­mi­gen Unter­gurtrohren ober­halb der bei­den Mit­tel­stützun­gen beleucht­en sie jew­eils paar­weise mit ein­er bre­it- und ein­er engstrahlen­den Optik das gegenüber­liegende Trag­w­erk. Während die bre­it­strahlende Optik für die Ausleuch­tung der weit­en Brück­e­nun­ter­sicht sorgt, wer­den mit der engstrahlen­den Lichtverteilung die Kon­turen und Details des Stahlrohr-Trag­w­erks her­aus­gear­beit­et. Im Zusam­men­wirken entste­ht eine dif­feren­zierte Beleuch­tung, die mith­il­fe von Tun­able White sub­til und zugle­ich wirkungsvoll dynamisiert wird und der Por­ta West­fal­i­ca Brücke eine einzi­gar­tige Ausstrahlung mit iden­titätss­tif­ten­der Wirkung verleiht.
