Warum moderne Belüftungstechnik den Kämmerer glücklich macht

Die Kom­bi­na­tion unter­schiedlich­er Tech­nolo­gien zur Luft­förderung ermöglicht eine ener­getisch opti­male Sauer­stof­fver­sorgung für die biol­o­gis­chen Abbauprozesse in Kläran­la­gen. Welche Einsparun­gen AERZEN in der Prax­is bringt, zeigt der Besuch der Anlage Wallau.

Der eigen­ständi­ge mit­tel­hes­sis­che Abwasserver­band Per­fge­bi­et-Bad Laas­phe hat seine Kläran­lage 2016 mit Unter­stützung der UD Umwelt-Dien­ste GmbH in Eigen­regie mod­ernisiert. „Hät­ten wir auss­chreiben müssen, wäre wahrschein­lich die bil­lig­ste, aber nicht die beste Lösung zum Ein­satz gekom­men“, meint Betrieb­sleit­er Ger­not Wege. Und weil sein Team vor Ort die Anlage am besten kennt,vor allem was den Sauer­stoff­be­darf in den Bele­bungs­beck­en bet­rifft, ist der Abwasserver­band mit diesen Dat­en auf die Suche gegan­gen. Heute sorgt ein Geblä­se­ver­bund aus Aerzen Tur­bo und Delta Hybrid mit angeschlosse­nen Aerostrip-Streifen­belüftern von Aqua­con­sult in den Beck­en für den per­fek­ten Sauer­stof­fein­trag. Angeschlossen an die Kläran­lage sind rund 39.000 Ein­wohn­er rechts und links der Lahn. Die neuen mod­er­nen Streifen­belüfter ließen sich direkt flach auf dem Boden der Beck­en ein­bauen. So ging keine weit­ere Wasser­höhe durch Mon­tage auf­baut­en ver­loren. Mit diesem Sys­temwech­sel hat­ten die bis dato genutzten Ober­flächen­belüfter aus­ge­di­ent. Auch die bei­den Beton­brück­en ober­halb der Bele­bungs­beck­en, an denen die Rotor­ein­heit­en mon­tiert waren, wer­den nicht mehr benötigt. „Den gewon­nen Platz kon­nten wir nutzen, um dort die neuen Gebläse zu platzieren“, erk­lärt Rüdi­ger Vrabac, Abteilungsleit­er UD GmbH in Friedberg.

Freigewordenen Platz neu genutzt

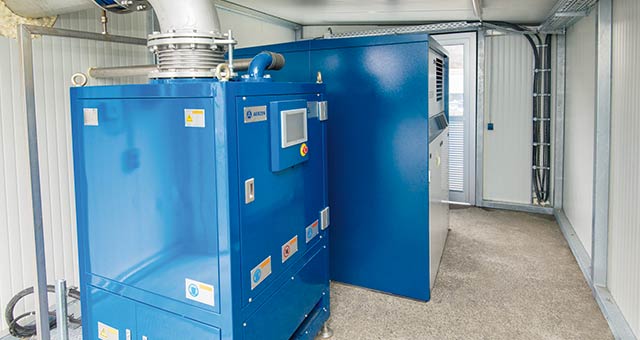

Auf den bei­den Brück­en ent­stand je ein kleines Gebäude, das den Geblä­se­ver­bund vor Wind und Wet­ter schützt. Die Umhausung dient fern­er als Schallschutz. Der dezen­trale Auf­bau direkt über den Bele­bungs­beck­en hat für Vrabac einen weit­eren Vorteil: „Wir sparen nicht nur einen aufwändi­gen Neubau, son­dern vor allem lange und teure Zuleitun­gen aus Edel­stahl.“ Aus­gelegt ist der Tan­dem-Betrieb in erster Lin­ie auf die stark unter­schiedlichen Last­be­darfe in den Som­mer- und Win­ter­monat­en. Für den höheren Luftbe­darf während der war­men Monate nutzt der Abwasserver­band das Tur­bo­ge­bläse von AERZEN als effizientes Grund­last­gerät, der Delta Hybrid wird dann für Spitzen­las­ten zugeschal­tet. Der Typ AT 100–0.6 S liefert dafür einen Vol­u­men­strom bis 4.200 Kubik­me­ter pro Stunde. Im Win­ter wird als Grund­last auf Delta Hybrid umgeschal­tet, weil deut­lich weniger Sauer­stoff in der Bele­bung erforder­lich ist. Der max­i­male Vol­u­men­strom liegt beim Typ D 36 S bei 2.150 Kubik­me­tern in der Stunde. Dieser gravierende Unter­schied resul­tiert vor allem aus der beson­deren Geolo­gie, weil in das Kanal­netz ver­gle­ich­sweise viel Grund­wass­er ein­geleit­et wird und das Schmutzwass­er verdün­nt. Ursache ist eine Schiefer­schicht, die den Regen schlecht ver­sick­ern lässt. So ist es in Wal­lau gelun­gen, die zuge­sagten Energieeinsparun­gen von 15 Prozent deut­lich zu übertr­e­f­fen: 26 Prozent sind es allein mit dem neuen Ver­bundsys­tem gewor­den, bezo­gen auf den Strombe­darf der kom­plet­ten Kläran­lage. Da auf die Bele­bung etwa die Hälfte des Strombe­darfs ent­fällt, bringt die Umrüs­tung bezo­gen auf diesen Bere­ich damit Einsparun­gen von über 50 Prozent.
