Mit Streifenbelüftern auf die Kostenbremse treten

Die Kläran­lage „Alte Emsch­er“ im Duis­burg­er Stadt­teil Ham­born, eine der größten und bedeu­tungsvoll­sten Kläran­la­gen in Deutsch­land, wird durch die energies­paren­den AEROSTRIP Streifen­belüfter des öster­re­ichis­chen Unternehmens Aqua­con­sult Anla­gen­bau opti­miert. Sie wurde bere­its 1912 gebaut und diente zunächst der mech­a­nis­chen Reini­gung von Abwässern für 120.000 EGW. 1988 wurde die Anlage am jet­zi­gen Stan­dort neu errichtet und mit ein­er biol­o­gis­chen Stufe aus­ges­tat­tet. Heute ist das Klär­w­erk für 500.000 EGW erweit­ert und reinigt 90.000 Kubik­me­tern Abwäss­er pro Tag. Diese stam­men von häus­lichen und indus­triellen Ein­leit­ern, wie Karsten Alfes, Betrieb­sleit­er an der Kläran­lage Duis­burg-Alte-Emsch­er, erk­lärt: „Dabei ist ins­beson­dere die Stahlin­dus­trie mit allen ihren Nebengew­erken zu nen­nen, die sich in unmit­tel­bar­er Nähe zur Kläran­lage befind­et.“ Die Abwäss­er durch­fließen die Kläran­lage im Freige­fälle und fließen danach unter­halb des Deichs in den Rhein. Bei Rhein­hochwass­er wird das Abwass­er über den Deich gepumpt.

Über 30 Jahre nach der Imple­men­tierung des Belebtschlam­mver­fahrens entsch­ied sich die Emschergenossen­schaft nun als Betreiberin des Klär­w­erkes dazu, beim Belüf­tungssys­tem umzusteigen: Auf Streifen­belüfter in Kom­bi­na­tion mit Tur­boverdichtern. „Die Streifen­belüfter gehören zum kon­ven­tionellen Belebtschlam­mver­fahren“, so Alfes. Energieef­fizienz sowie Zuver­läs­sigkeit und Lan­glebigkeit seien dabei im Ein­satz von Bedeu­tung. Über 1.000 AEROSTRIPs wur­den in den drei Beck­en der Kläran­lage „Alte Emsch­er“ ver­baut. Die Erneuerung ging auch mit ein­er Rein­vesti­tion in die beste­hende Tur­boverdichter­sta­tion ein. Abgeschlossen wurde der Umbau 2021 – nach etwa einem Jahr Betrieb kon­nte man nun die Ergeb­nisse des Umbaus analysieren:

„Durch die Opti­mierung des Belüf­tungssys­tems und der Erneuerung vorhan­den­er Tur­boverdichter kon­nte eine Energieeinsparung der biol­o­gis­chen Reini­gungsstufe von 4.000.000 Kilo­wattstun­den pro Jahr erre­icht wer­den“, sagt Alfes. „Das erfreut unseren Stromzäh­ler natür­lich ungemein.“

Zusät­zliche Effizienz und Sicher­heit durch „verzah­nte“ Anordnung

„Die Investi­tion in unsere hochef­fizien­ten AEROSTRIPs hat sich also aus­gezahlt“, freut sich auch Rüdi­ger Vrabac, Nieder­las­sungsleit­er bei Aqua­con­sult Anla­gen­bau in Deutsch­land: „Ger­ade in Zeit­en, in denen Energieeinsparung immer wichtiger wird, zeigt dieses Pro­jekt, wo man kom­mu­nale Strom­fress­er effek­tiv ver­mei­den kann. Mit AEROSTRIP geht den Kosten die Luft aus!“

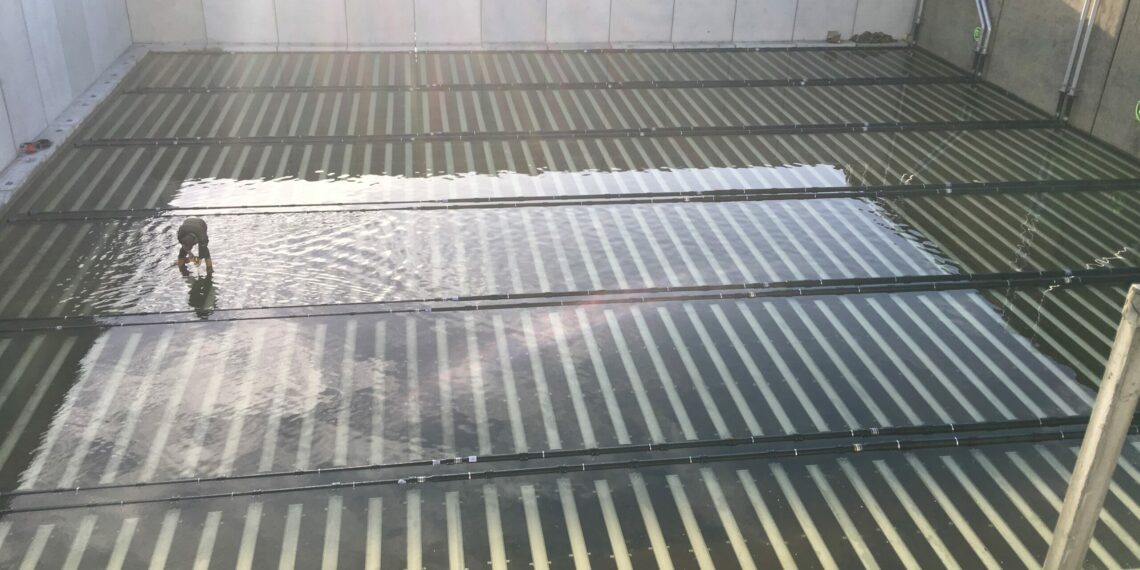

Eine tech­nis­che Beson­der­heit dieser Kläran­lage ist vor allem die „verzah­nte“ Anord­nung der Streifen­belüfter, bei der die einzel­nen Ele­mente eines jeden Belüfter­feldes abwech­sel­nd von links beziehungsweise rechts über getren­nte Luftleitun­gen ver­sorgt wer­den. Dadurch erweit­ert sich der Regel­bere­ich um den Fak­tor 2. „Egal, ob es sich um den nächtlichen Min­i­malbe­darf oder um die Tagesspitze beim Sauer­stoff­be­darf han­delt: Mit dieser Form der Luftver­sorgung arbeit­en die Streifen­belüfter bei jedem Last­fall im opti­malen Bere­ich“, erk­lärt Vrabac. Von noch größer­er Bedeu­tung für die Anlage ist dabei das The­ma Aus­fall­sicher­heit: Wird im Prob­lem­fall eine Belüf­tungsleitung abgeschal­tet, müssen nur 50 Prozent eines Strangs – und nicht wie son­st üblich 100 Prozent – aufgegeben werden.
