Kurz und gut! 14,7mm Drehzahlsensor mit PWM Signalausgang

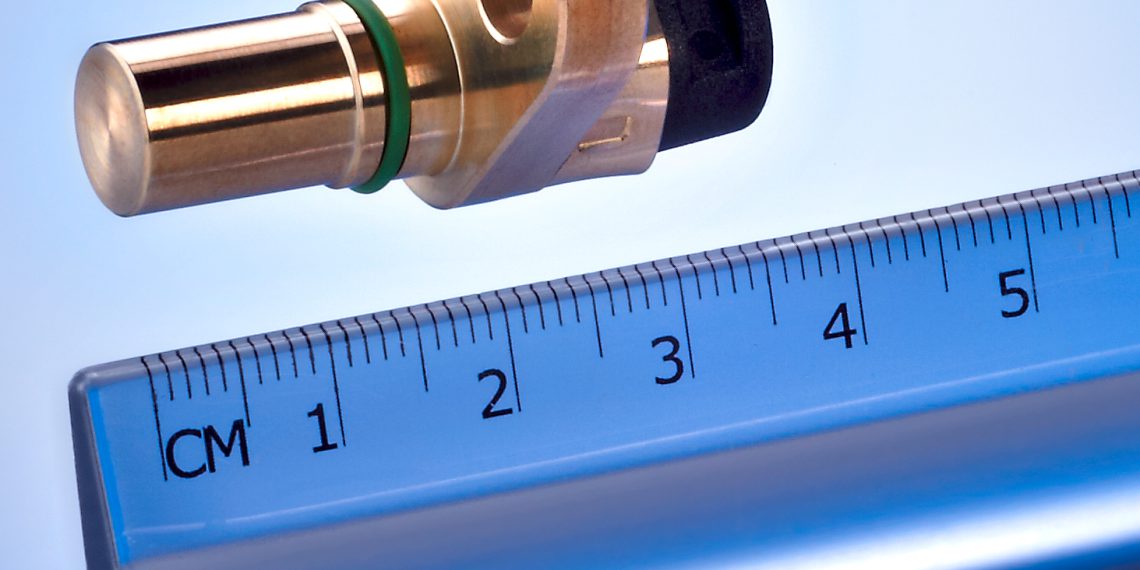

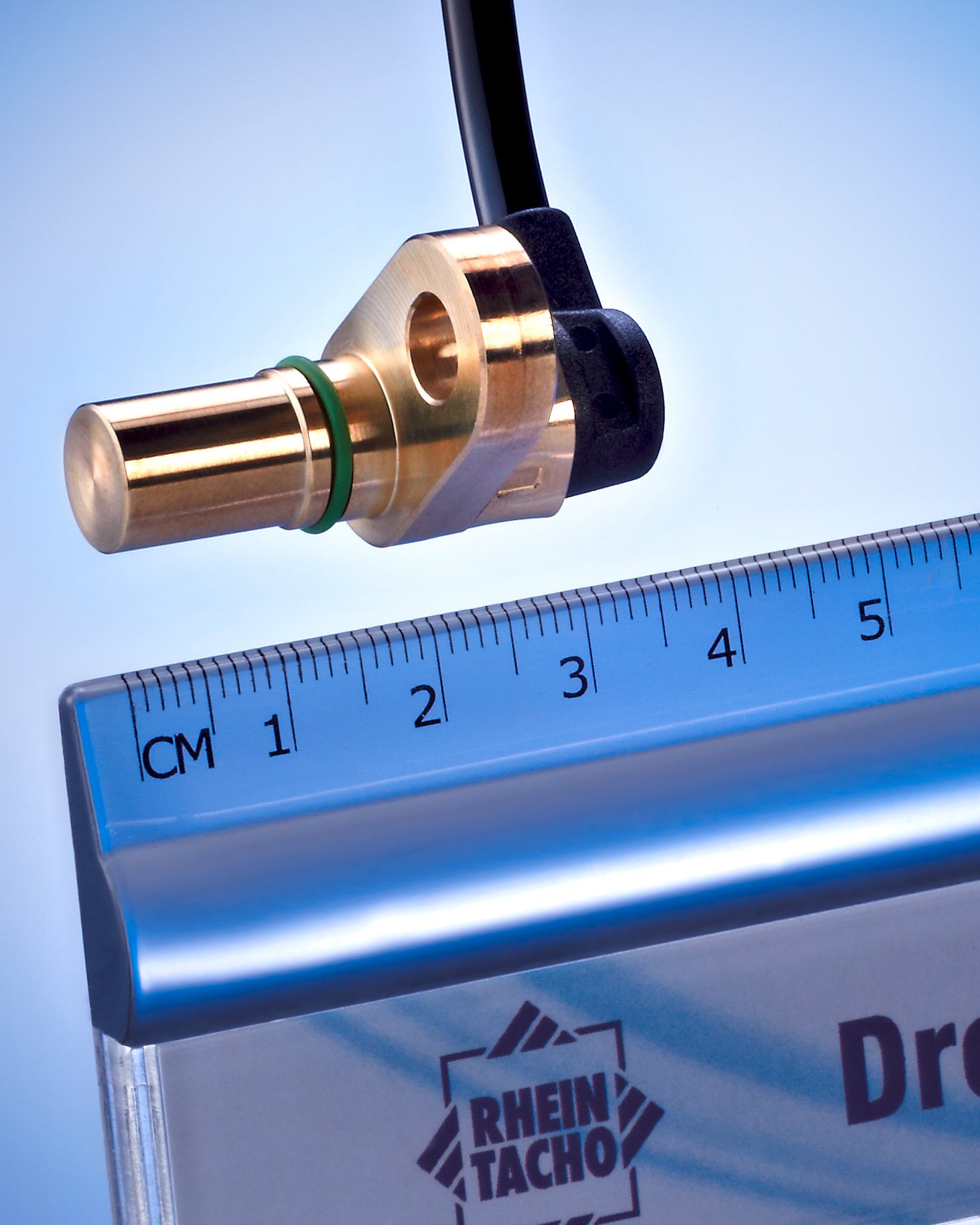

Mit dem neuen FE PWM Drehzahlsen­sor aus der FE-Bau­rei­he präsen­tiert RHEINTACHO einen Sen­sor der nahezu alle Anwen­der­wün­sche erfüllt. Was fällt bei diesem Sen­sor sofort auf? Die extrem kleine Bau­form in Bezug auf Gehäuse­durchmess­er, Gehäuselänge, bzw. Platzbe­darf unter­halb und ober­halb des Flan­sches. Hauptein­satzbere­ich für diesen Sen­sor sind hydraulis­che Antriebe.

Bere­its bei den ersten Designüber­legun­gen wurde eine Ausle­gung für extrem anspruchsvolle Ein­satzbe­din­gun­gen berück­sichtigt. So erre­icht der Sen­sor die Schutzarten IP67 und IP6K9K. Schmutz, Nässe und inten­sive Reini­gungsmeth­o­d­en am Ein­bauort stellen somit kein Prob­lem dar.

Das Gehäuse ist in ein­er Mess­ingspezial­legierung aus­ge­führt. Auf Grund dieser Mate­ri­al­wahl und eines intel­li­gen­ten Designs, ist eine Druck­be­last­barkeit der Mess­fläche gewährleistet.

Auch dieser Sen­sor liefert zusät­zlich zur Drehzahl auch ein Drehrich­tungssig­nal. Der elek­tro­n­is­che Auf­bau mit pul­sweit­en­mod­uliertem Aus­gangsig­nal (PWM) arbeit­et im Unter­schied zu den 1‑Kanal und 2‑Kanal Vari­anten mit einem Strom­sig­nal, bei dem die Drehrich­tungsin­for­ma­tion durch die unter­schiedliche Länge der Pulse über­mit­telt wird. Dabei liefert auch dieser Sen­sor ein Sig­nal mit kon­stan­ter Ampli­tude, unab­hängig von der Drehzahl. Der Sen­sor zeich­net sich dabei nicht nur durch die Detek­tierung von Drehzahl und Drehrich­tung aus, son­dern darüber hin­aus durch zusät­zliche Diag­nose­funk­tio­nen z. B. Still­standerken­nung, kri­tis­ch­er Tastab­stand, kri­tis­che Einbaulage.

Die RHEINTACHO FE-Bau­rei­he bietet zusät­zlich zu diesem Sen­sor auch weit­ere Vari­anten, die ein­baukom­pat­i­bel sind: 1‑Kanal (nur Drehzahl) und 2‑Kanal (Drehzahl und Drehrich­tung) in Form von 2 phasen­ver­set­zen Rechtecksignalen.
