Smart und sparsam

Anla­gen­plan­er bevorzu­gen vielfach Norm­pumpen: Denn ohne sich auf einen Her­steller fes­tle­gen zu müssen, kön­nen sie Norm­pumpen schon in ein­er frühen Pla­nungsphase in ihr CAD-Mod­ell inte­gri­eren, legt doch die Norm Leis­tungsraster und Hauptmes­sun­gen verbindlich fest. Das hat später auch für den Betreiber Vorteile: Solche Pumpen sind beson­ders ein­fach austauschbar.

Trotz Stan­dards und Nor­mung: In der hydraulis­chen Aus­gestal­tung und vor allem in der Ausstat­tung mit periph­er­er Sen­sor- und MSR-Tech­nik bleiben dem Her­steller noch aus­re­ichend Frei­heits­grade, um “seine” Norm­pumpe gegenüber dem Wet­tbe­werb attrak­tiv zu machen.

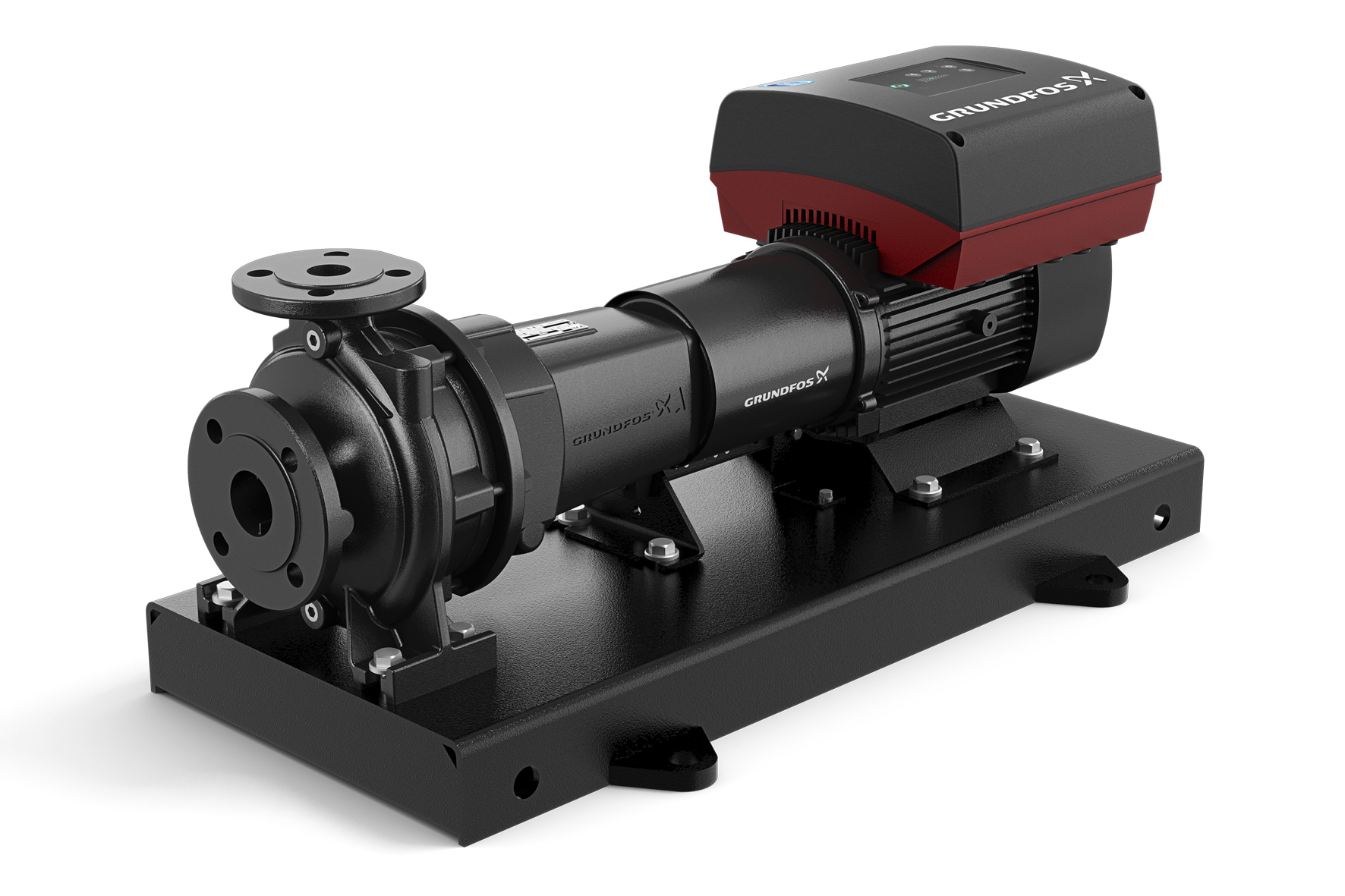

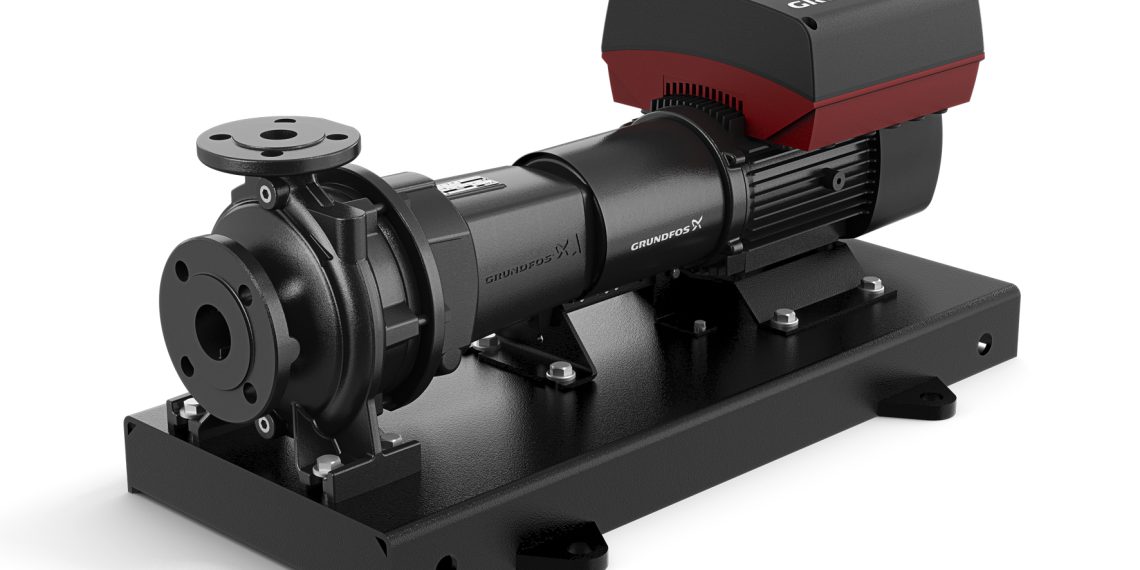

Norm- und Block­pumpen der Bau­rei­hen NK(E) / NB(E) von Grund­fos ste­hen in den Aus­führun­gen nach EN 733 sowie nach DIN EN ISO 2858 in drei Werk­stof­faus­führun­gen zur Ver­fü­gung: Durch die hochw­er­tige Kat­aphorese-Beschich­tung zum Schutz vor Kor­ro­sion sind die Pumpen bere­its in der Stan­dard-Gussver­sion für die meis­ten Auf­gaben gerüstet. Alter­na­tiv kön­nen hochw­er­tige Edel­stahlvari­anten (1.4408 und 1.4517) einge­set­zt wer­den. Die Pumpen fördern bis zu bis 1300 m³/h und sind sowohl mit 50 Hz- als auch mit 60 Hz-Stan­dard­mo­toren aus­rüst­bar – somit kön­nen diese Aggre­gate weltweit einge­set­zt werden.

Die Prozess­bauweise dieser Pumpen ermöglicht den Aus­bau des Motors, der Motor­later­ne und des Laufrads, ohne dass das Pumpenge­häuse von den Rohrleitun­gen getren­nt wer­den muss. So kön­nen auch die größten Pumpen unter Zuhil­fe­nahme eines Krans von ein­er einzi­gen Per­son gewartet wer­den. Die Pumpen sind mit hochw­er­ti­gen Los­flan­schen aus­ges­tat­tet. Das erlaubt einen span­nungs­freien Ein­bau sowie die Anpas­sung an den Sys­temausle­gungs­druck, unab­hängig vom max­i­malen Nen­ndruck der Pumpe.

Soweit die kon­struk­tiv­en Beson­der­heit­en dieser Norm- und Block­pumpen. Weit­ere High­lights bietet die Antrieb­stech­nik mit den von Grund­fos selb­st entwick­el­ten MGE-Motoren mit inte­gri­ertem Fre­quen­zum­richter (NBE / NKE). Sie ermöglichen eine stufen­lose Drehzahlregelung, um die Förder­leis­tung von Pumpen an wech­sel­nde Bedarfe anzupassen.

Bere­its die klas­sis­chen MGE-Motoren übertr­e­f­fen deut­lich die höch­sten Wirkungsgradan­forderun­gen gemäß EU-Ökode­sign-Richtlin­ie (IE3 bis 22 kW). Mit dem MGE-PM-Motor hat das Unternehmen darüber hin­aus eine beson­ders effiziente Per­ma­nent­mag­net-Syn­chron­mo­toren-Bau­rei­he (PMSM) entwick­elt. Seit Jan­u­ar 2017 liefert das Unternehmen diesen Antrieb in der Leis­tungsklasse zwis­chen 0,75 und 11 kW mit der IE5-Klas­si­fizierung aus – es ist dies die weltweit höch­ste Energieef­fizienz-Klas­si­fizierung für Elek­tro­mo­toren (gemäß IEC 60034–30‑2 für drehzahlver­stell­bare Motoren).

Was bedeutet das? Die Ver­luste in einem Motor mit IE5-Klas­si­fika­tion liegen über 30 Prozent unter denen eines IE3-Motors (Pflicht in Europa zum 1. Jan­u­ar 2017). Das senkt den Energie­ver­brauch für ein nor­males Pumpen­pro­fil mit erweit­ertem Pro­duk­tansatz allein schon um 10 Prozent.

Nicht allein die Antrieb­sef­fizienz zählt; höher zu bew­erten ist die Sys­te­m­ef­fizienz der gesamten Instal­la­tion: Was oft unter­schätzt wird ist die Bedeu­tung gut durch­dachter Regel-Algo­rith­men für den Betrieb der Pumpe und wie sie auf Verän­derun­gen reagiert. Auch da ver­mag der neue IE5-Motor zu punk­ten: Durch ver­schiedene Funk­tion­s­mod­ule mit Basis‑, Stan­dard- und erweit­erten Mod­ulen mit der entsprechen­den Anzahl von Ein- und Aus­gän­gen sowie weit­eren Schnittstellen kann der Betreiber passend zur jew­eili­gen Anwen­dung eine Vielzahl inte­gri­ert­er Pumpen­funk­tio­nen nutzen. Die Spanne reicht von der ein­fachen Prozess­regelung mit kon­stan­ten Para­me­tern (Druck / Vol­u­men­strom / Füll­höhe / Tem­per­atur) bis hin zu kom­plex­en kun­den­spez­i­fis­chen Regelun­gen – Teil des iSo­lu­tions-Konzept von Grundfos.

Bei den MGE-PM-Motoren führen die Opti­mierung des Teil­last­wirkungs­grads zusam­men mit den Funk­tion­al­itäten der iSo­lu­tions dazu, dass — im Ver­gle­ich zu ungeregel­ten Norm­pumpen mit IE3-Motor — durch Energieop­ti­mierun­gen Einsparun­gen von bis zu 70 Prozent erzielt wer­den. IE5 bedeutet zusam­men mit iSo­lu­tions ganz konkret, dass sich die Investi­tion in eine damit aus­gerüstete Grund­fos-Pumpe sehr schnell amortisiert.
