Stadtwerke Bad Camberg: Nachhaltigkeit im Fokus

Die Stadtwerke Bad Cam­berg haben der MHW Straßen- & Tief­bau GmbH, Weil­burg, den Auf­trag für Kanal‑, Wasser­leitungs- und Straßen­bauar­beit­en in der Goethes­traße erteilt. Bei der Erneuerung des Mis­chwasserkanals in der Sied­lung aus den 1950er Jahren haben sich der Auf­tragge­ber und das für die Pla­nung ver­ant­wortliche Inge­nieur­büro Lang — Techn. Büro für Bauwe­sen, Wies­baden, für den Ein­satz von FABEKUN^®-Kanal­rohren entschieden.
Hier­bei standen ins­beson­dere Aspek­te der Nach­haltigkeit im Fokus. „Neben der fachkundi­gen Ver­legung der Rohrleitun­gen nach den ein­schlägi­gen Regeln der Tech­nik sind für uns die dauer­hafte Zuver­läs­sigkeit und Lan­glebigkeit der ver­wen­de­ten Mate­ri­alien selb­st ein wichtiger Punkt für einen langfristi­gen und sicheren Kanal­be­trieb“, sagt Bernd Aul­mann, Bauleitung, Stadtwerke Bad Cam­berg. Hier kann das FABEKUN^®-Kanal­rohrsys­tem der Gebr. Fasel Beton­werke GmbH punk­ten: Es weist zum einen ein Dop­peldich­tungssys­tem auf, und zum anderen vere­int es die bei­den Mate­ri­alien Beton und Kun­st­stoff zu einem extrem lan­glebi­gen Doppelrohrsystem.
Bad Cam­berg ist mit rund 14.800 Ein­wohn­ern die zweit­größte Stadt im Süden des mit­tel­hes­sis­chen Land­kreis­es Lim­burg-Weil­burg. Sie liegt im Hin­ter­taunus, etwa 30 Kilo­me­ter nördlich der Lan­deshaupt­stadt Wies­baden und 20 Kilo­me­ter südlich der Kreis­stadt Lim­burg an der Lahn. Seit 1989 ver­sor­gen die Stadtwerke Bad Cam­berg die Ein­wohn­er der Kern­stadt und ihrer Stadt­teile mit Trinkwass­er und sor­gen für die schad­lose Ableitung des Abwassers.


„Zu den wichti­gen Auf­gaben zählen die Sanierung bzw. Erneuerung von Wasser­leitun­gen und Kanälen. Vorauss­chauend wird deshalb unter anderem das Kanal­netz regelmäßig über­prüft und auf Schä­den und den hydraulis­chen Zus­tand kontrolliert.“
— Hel­ga Schloss­er, Stadtwerke Bad Camberg


So auch in der Goethes­traße, in der Schmutz- und Regen­wass­er seit rund 70 Jahren in alten Beton­falzrohren DN 250 abgeleit­et wur­den. „Entsprechend der Nutzungs­dauer wiesen die Rohre typ­is­che Schä­den wie Kor­ro­sion und Undichtigkeit­en auf“, fasst Aul­mann die Ergeb­nisse der durchge­führten Kam­er­abefahrung zusam­men. Die Erneuerung des Mis­chwasserkanals war vor diesem Hin­ter­grund unumgänglich, wobei auf Basis der hydraulis­chen Berech­nun­gen des zuständi­gen Inge­nieur­büros gle­ichzeit­ig die Nen­nweite des neuen Rohrstranges von DN 250 auf DN 300 ver­größert wurde.

Eine perfekte Partnerschaft

Die ver­wen­de­ten FABEKUN^®-Kanal­rohre kom­binieren die her­vor­ra­gen­den Mate­ri­aleigen­schaften zweier Rohr­ma­te­ri­alien zu einem Sys­tem: „Beton bringt ins­beson­dere die nötige Sta­bil­ität und Kun­st­stoff neben sehr guten Fließeigen­schaften auch eine hohe Dif­fu­sions- und Kor­ro­sions­beständigkeit in die „Part­ner­schaft“ ein“, beschreibt Kath­leen Prüter, Kun­den­ber­a­terin Ver­trieb Süd, Gebr. Fasel Beton­werk GmbH, wichtige Eigen­schaften eines Kanal­rohrsys­tems, das entsprechend DIN EN 1916 und DIN V 1201 pro­duziert wird. „Das innen­liegende PVC-U-Rohr wird ohne Stege und Ver­ankerun­gen in das Beton­rohr ein­be­toniert“ so Prüter weit­er. „Tem­per­aturbe­d­ingte unter­schiedliche Längs­dehnun­gen der bei­den Werk­stoffe kön­nen so span­nungs­frei aufgenom­men werden.“
Die Ver­wen­dung des PVC-Innen­rohres macht die FABEKUN^®-Rohre beständig gegen die häu­fig in Abwasser­leitun­gen und ‑kanälen auftre­tende bio­gene Schwe­fel­säure-Kor­ro­sion. Das her­aus­ra­gende Merk­mal am FABEKUN^®-Kanal­rohrsys­tem – auch darauf weist Prüter hin –ist das Dop­peldicht­sys­tem, das bei jedem Rohr aus zwei unab­hängig voneinan­der funk­tion­ieren­den Dich­tun­gen beste­ht: Ein­er innen gekam­merten Dich­tung im Kun­st­stof­frohr und ein­er äußeren Dich­tung der Beton­rohre. Das Dop­peldich­tungssys­tem an den Rohrverbindun­gen ermöglicht den Ein­satz selb­st in Trinkwasser­schutzge­bi­eten gemäß DWA-Arbeits­blatt „Abwasser­leitun­gen und ‑kanäle in Wassergewin­nungs­ge­bi­eten“ (DWA‑A 142).

Einbau einfach und flexibel

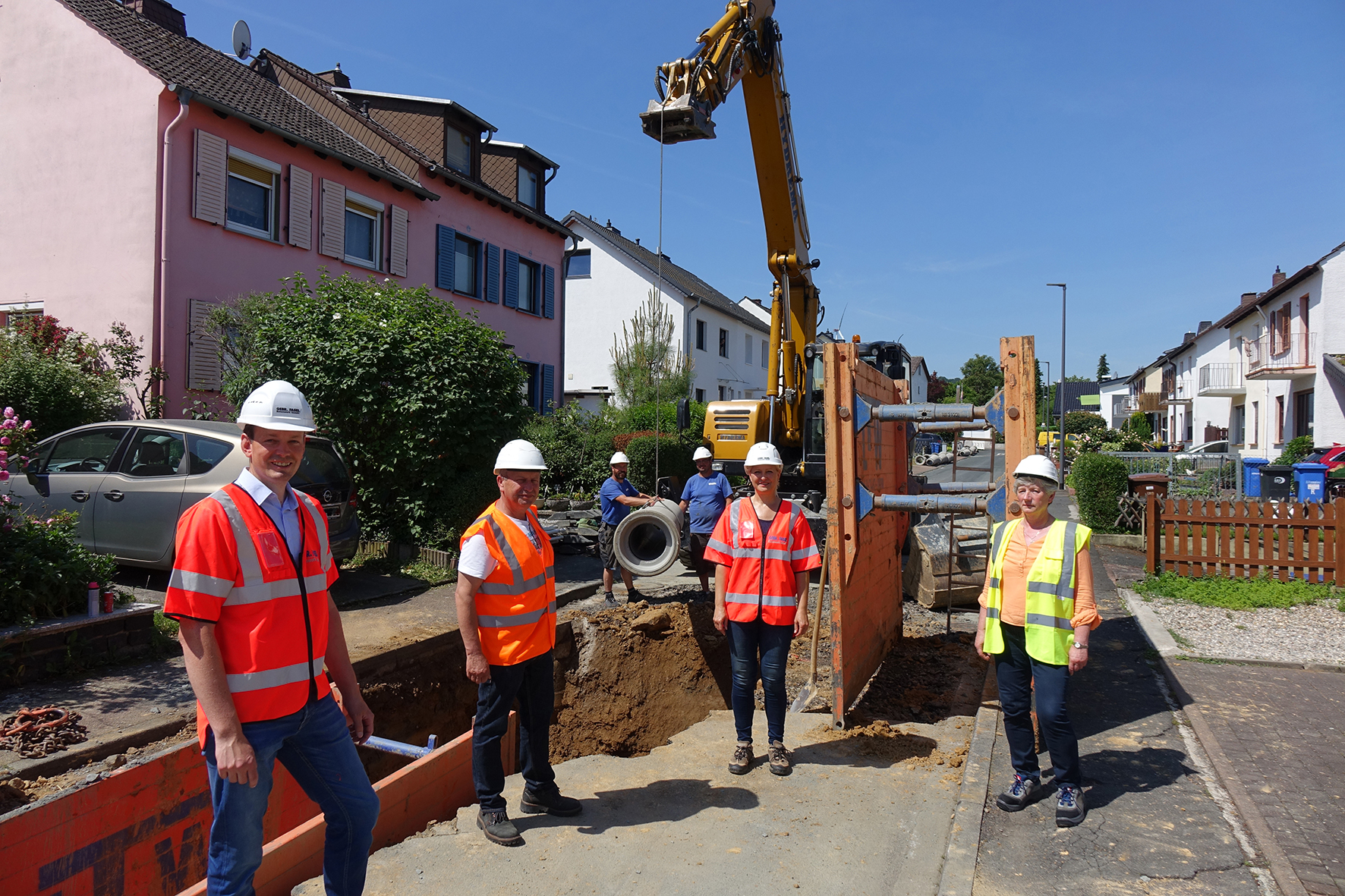

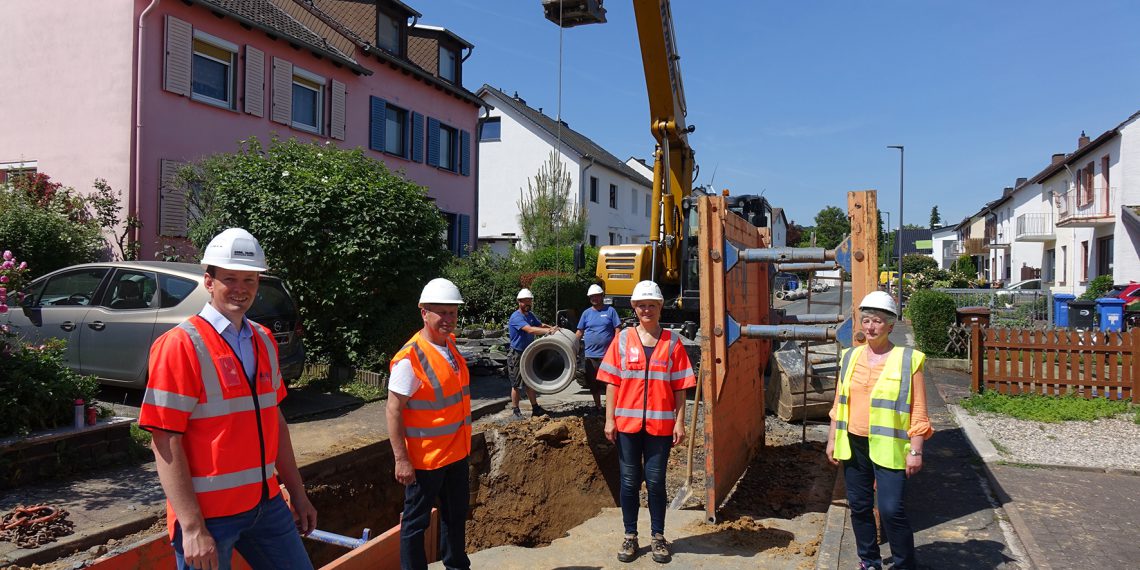

Rund 200 m Mis­chwasserkanal wur­den in der Goethes­traße erneuert. „Wir haben den Leitungs­graben bis in eine Tiefe von etwa 3,10 m aus­ge­hoben und ein 15 cm starkes Rohrau­flager im Korn­größen­bere­ich 0/32 hergestellt“, beschreibt Mustafa Özd­mir, Geschäfts­führer, MHW Straßen- & Tief­bau GmbH, Weil­burg, die Vorge­hensweise. Danach kon­nten die Rohre auf der Sohle abgelegt, mit dem Laser aus­gerichtet und zusam­menge­fügt wer­den. Der Ein­bau der Rohre habe sich eben­so rei­bungs­los gestal­tet wie das Set­zen der FABEKUN^®-Schachtun­terteile, erk­lärt Özdemir.
Die eben­falls die mit einem speziellen Dich­tungssys­tem aus­ges­tat­teten und kom­plett mit PU aus­gek­lei­de­ten FABEKUN^®-Schachtun­terteile bilde­ten die Basis für die drei Schacht­bauw­erke, die in der Goethes­traße genau­so wie die Grund­stück­sen­twässerung erneuert wer­den mussten. Die neu ver­legten Hau­san­schlus­sleitun­gen aus Kun­st­stof­frohren in der Nen­nweite DN/OD 160 wur­den dabei mit dem FABEKUN^®-Sat­tel­stück vor Ort in den neuen Mis­chwasserkanal einge­bun­den. Das Bauteil ist mit einem inte­gri­erten Kugel­ge­lenk aus­ges­tat­tet, das die Abwin­klung der angeschlosse­nen Rohrverbindung in einem Bere­ich von 0° bis 13° möglich macht und so das unter­schiedliche Set­zungsver­hal­ten von Haupt- und Anschlussrohr aus­gle­icht. Mit der drei­di­men­sion­alen Dich­tung passt es sich dem Innen­rohrra­dius des Samm­lers opti­mal an.
