Abkopplung großer Dach- und Verkehrsflächen vom Kanalnetz

Die Beruf­sgenossen­schaftliche Unfal­lk­linik (BGU) in Frank­furt am Main ist eine von neun großen beruf­sgenossen­schaftlichen Akutk­liniken in Deutsch­land. Bis zum Som­mer 2026 entste­hen auf dem Klinikcam­pus im Ort­steil Seck­bach zwei neue Bet­ten­häuser mit 308 Bet­ten. Im Zuge der anste­hen­den Bauar­beit­en wurde auch eine Neuord­nung der Liegen­schaft­sen­twässerung für große Teile des Gelän­des geplant. Ziel war es, das anfal­l­ende Nieder­schlagswass­er von rund 14.000 m² Dach- und Verkehrs­flächen gere­inigt dem Grund­wass­er zuzuführen, um eine Über­las­tung des Kanal­sys­tems zu vermeiden.

Komplett neues Entwässerungsnetz für 19 Hektar

Um dieses Ziel zu erre­ichen, musste das Entwässerungsnetz kom­plett neu struk­turi­ert wer­den. Die ursprüngliche Grund­stücks­fläche mit Anschluss an den Mis­chwasserkanal betrug 25 Hek­tar. Rund 19 Hek­tar sollen kün­ftig über Ver­sickerung entwässert wer­den, nur die Abflüsse von 6 Hek­tar wer­den weit­er in den Kanal ein­geleit­et. Es wur­den neue Regen- und Mis­chwasserkanäle sowie Ver­sickerungssys­teme gebaut. Erforder­lich war zudem die Instal­la­tion ein­er Vor­be­hand­lungsan­lage, um das Nieder­schlagswass­er vor der Ver­sickerung ins Grund­wass­er zu reini­gen und von Schad­stof­fen zu befreien.

Reinigung der Regenabflüsse vor der Versickerung

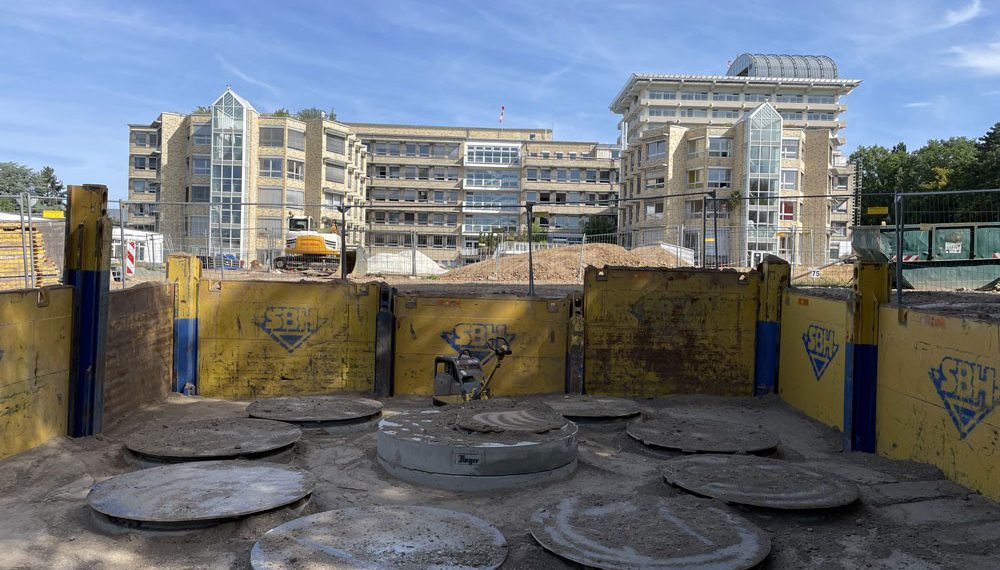

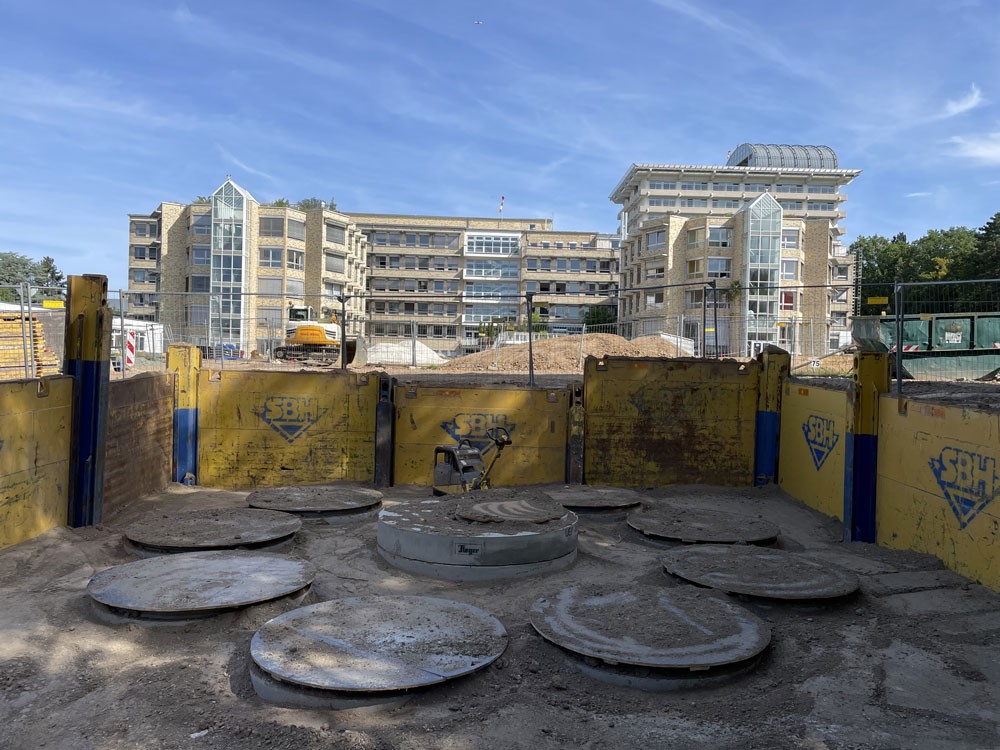

Als zen­trale Bestandteile kom­men hier­für spezielle Hydrosys­teme von 3P Tech­nik zum Ein­satz, die in indi­vidu­ell gefer­tigten Son­der­bauw­erken aus Stahlbe­ton von Fin­ger Beton sitzen. Die Fil­ter­an­lage beste­ht aus acht stern­för­mig ange­ord­neten Behand­lungsan­la­gen in Beton­schächt­en der Dimen­sion DN 1500. Diese Anord­nung rund um den Verteil­er­schacht stellt eine gle­ich­mäßige Belas­tung der Fil­ter­an­la­gen sich­er. Das Wass­er strömt tan­gen­tial in den hydro­dy­namis­chen Abschei­der ein, Fest­stoffe set­zen sich nach unten ab. In der Mitte des Fil­ter­schachts sitzen darüber je sechs Fil­terele­mente, die im Auf­stromver­fahren durch­spült wer­den. Sie fil­tern Fein­stoffe und binden sie adsorp­tiv. Das weit­ge­hend gere­inigte Wass­er passiert danach einen Ölab­schei­der, von dem aus es in einen Rigolen-Ver­sick­er­er geleit­et wird. Der Schlamm­fang im unteren Teil der Anlage kann zur Reini­gung aus­ge­saugt wer­den. Die Fil­terele­mente sind von oben rück­spül­bar und lassen sich bei Bedarf über die Schachtöff­nung leicht austauschen.
