Durchflussmesstechnik im Taschenformat

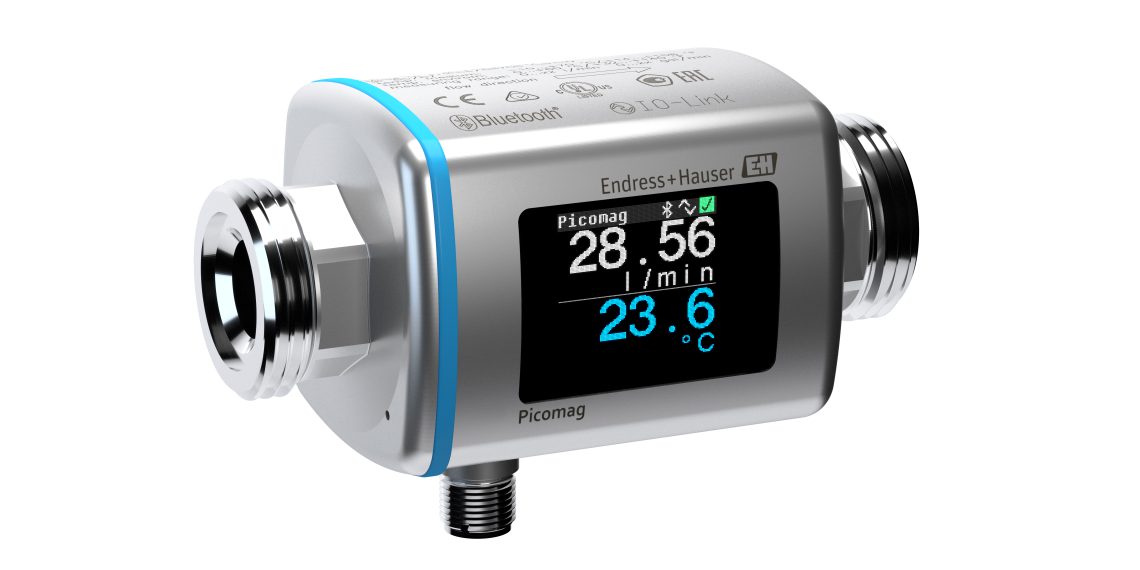

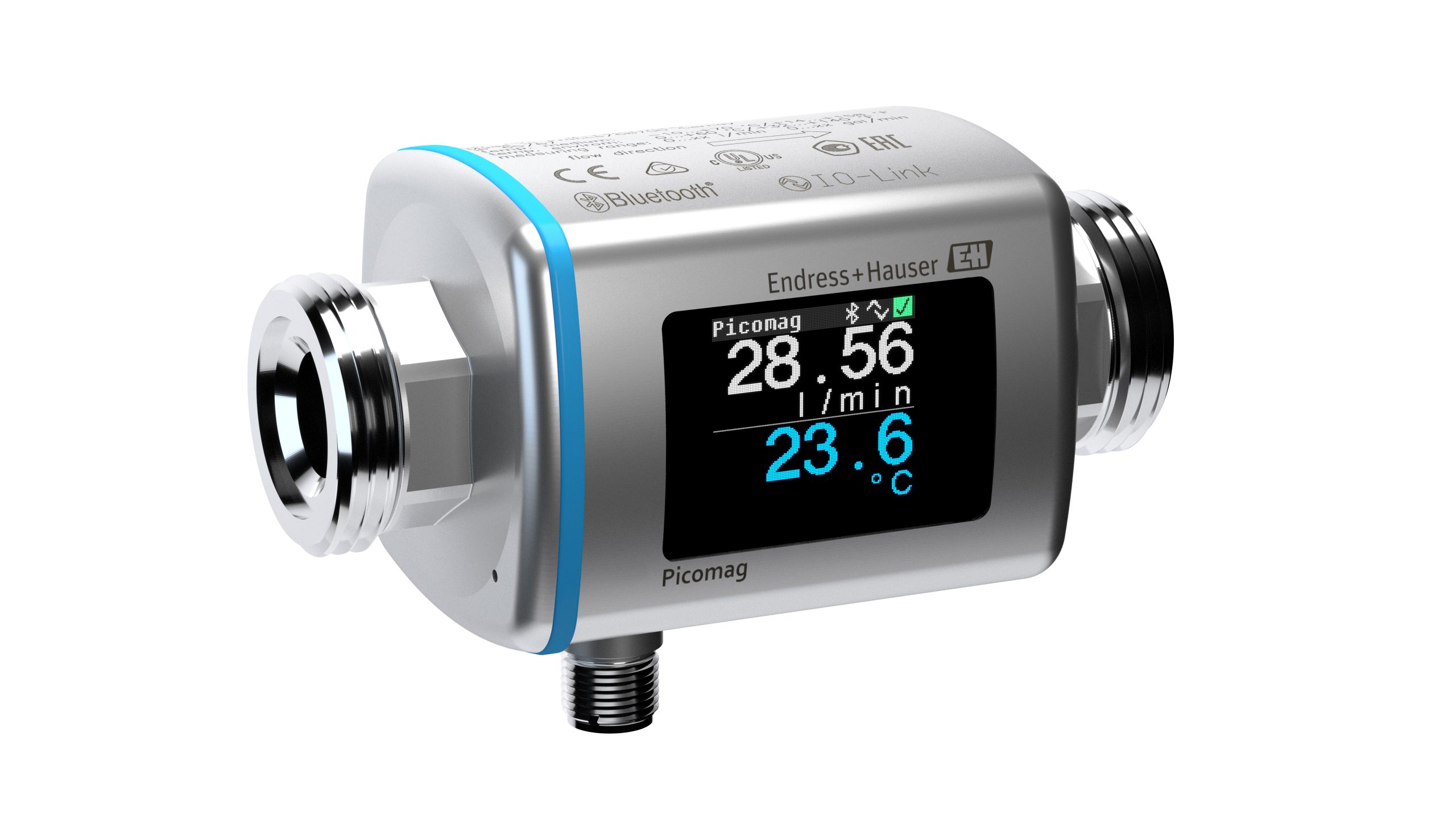

Ein­fache, zuver­läs­sige und wartungs­freie Mess­geräte im Taschen­for­mat sind in der indus­triellen Prozessmesstech­nik immer gefragter. Der neue Pico­mag von Endress+Hauser erfüllt solche Anforderun­gen ohne Kom­pro­misse. Er erfasst nicht nur den Durch­fluss von elek­trisch leit­fähi­gen Medi­en, son­dern gle­ichzeit­ig auch deren Prozesstem­per­atur. Das Mess­gerät bietet Anwen­dern zudem die ein­fache Inbe­trieb­nahme via Blue­tooth und der kosten­losen Smart­Blue App sowie die naht­lose Sys­tem­inte­gra­tion mit­tels IO-Link-Tech­nolo­gie. Damit ist Pico­mag voll und ganz bere­it für Indus­trie 4.0.

Ob für die Men­gen­mes­sung oder für die Überwachung von Kühl‑, Warm- und Hil­f­swasserkreis­läufen: Dank sein­er Kom­pak­theit kann Pico­mag auch bei eng­sten Raumver­hält­nis­sen prob­lem­los in alle Rohrleitun­gen bis 50 Mil­lime­ter (2 Zoll) Durchmess­er einge­baut wer­den. Dafür ste­hen ver­schiedene Prozess-anschlus­sadapter zur Ver­fü­gung wie NPT-Gewinde, R‑Gewinde, Innengewinde, Tri-Clamp- oder Vic­taulic. Pico­mag ist über­all dort eine kostenop­ti­mierte Lösung, wo es auf eine hohe Wieder­hol­barkeit (±0.2% v. E.) ankommt und damit auf zuver­läs­sige Mess­werte – beispiel­sweise für die kor­rek­te Mes­sung von Wasser­strö­men (max. 750 l/min) oder für das Min­imieren von Energiekosten in Hil­f­skreis­läufen. Geeignet ist Pico­mag für Prozesstem­per­a­turen zwis­chen –10 bis +70 °C sowie für Prozess­drücke bis 16 bar.

Übersichtliche Anzeige mit Diagnosefeld

Auf der großen bedi­ener­fre­undlichen Anzeige lassen sich Durch­fluss, Tem­per­atur und Sum­men­zäh­ler schnell und ein­fach able­sen. Während des Mess­be­triebs auftre­tende Fehler, zum Beispiel eine Teil­rohrfül­lung oder Tem­per­aturüber­schre­itung, wer­den durch Diag­nosesym­bole gemäß Namur-Empfehlung NE 107 sofort angezeigt. Je nach Ein­baulage (hor­i­zon­tal, ver­tikal) dreht sich das Anzeigen­feld zudem automa­tisch, sodass eine opti­male Ables­barkeit jed­erzeit gewährleis­tet ist. Und nicht zulet­zt kön­nen durch ein­fach­es Klopfen auf die Gehäuseober­fläche Kon­fig­u­ra­tionspa­ra­me­ter sofort abgerufen und kon­trol­liert werden.

Drahtloses Konfigurieren und in Betrieb nehmen via Bluetooth

Mit der Blue­tooth-Verbindung ist eine draht­lose Kon­fig­u­ra­tion oder Daten­abfrage selb­st an schw­er zugänglichen Messstellen bis 10 Meter Ent­fer­nung möglich. Die kosten­lose Smart Blue App von Endress+Hauser erlaubt dem Benutzer dabei ein ein­fach­es und schnelles Navigieren durch alle Geräte- und Diag­nose­funk­tio­nen. Ver­füg­bar ist die App für Android und iOS.

Optimale Systemintegration dank IO-Link-Technologie

Das Gerät ver­fügt über zwei Ein-/Aus­gänge, die in unter­schiedlichen Kom­bi­na­tio­nen flex­i­bel kon­fig­uri­ert wer­den kön­nen. Zur Auswahl ste­hen Stro­maus­gänge (4…20 mA), Puls-/Schal­taus­gang, Span­nungsaus­gang, IO-Link und Schal­te­ingänge (zum Beispiel für das Rück­set­zen des Sum­men­zäh­lers). Als High­light bietet Pico­mag die dig­i­tale Datenüber­tra­gung zu Prozessleit­sys­te­men mit­tels IO-Link-Tech­nolo­gie. Dieser seit 10 Jahren etablierte Kom­mu­nika­tion­s­stan­dard ist mit allen gängi­gen Feld­bussys­te­men kom­binier­bar und bietet so höch­ste Flex­i­bil­ität bei der Instal­la­tion in beste­hende Anla­gen­in­fra­struk­turen. Der IO-Link-Mas­ter als Schnittstelle erlaubt Benutzern den umfassenden Daten­zu­griff über eine Schalt­warte. Weit­ere Vorteile der IO-Link-Tech­nolo­gie sind die automa­tis­che Über­tra­gung von Para­me­tern nach einem Geräte­tausch sowie der geringe Verk­a­belungsaufwand gegenüber herkömm­lich­er Verdrahtung.

Der Pico­mag stellt eine attrak­tive Mess­lö­sung für alle ein­fachen Durch­flussmess- und Überwachungsauf­gaben von Wass­er und wasserähn­lichen Medi­en dar. Er kom­biniert mul­ti­vari­able und zuver­läs­sige Messtech­nik mit ein­fach­er Bedi­enung und Sys­tem­inte­gra­tion zu einem attrak­tiv­en Preis.
