Energieeffiziente Turbogebläse

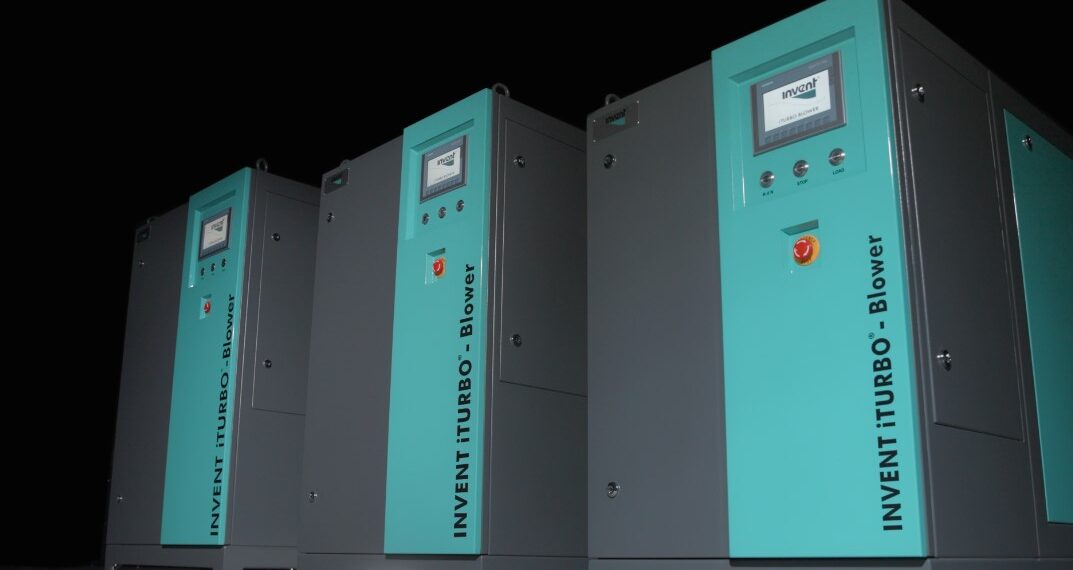

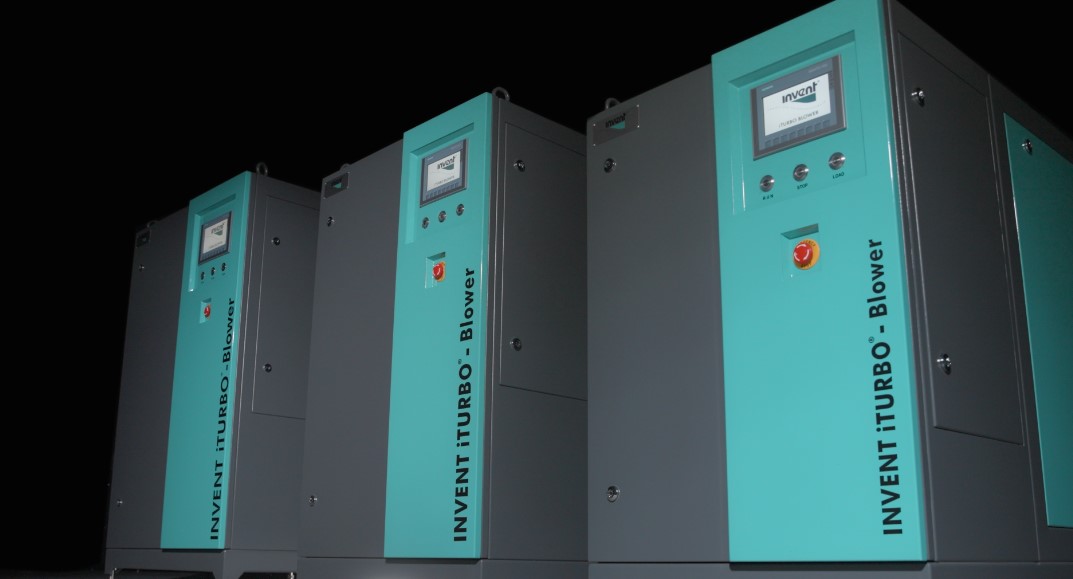

Invent hat ein fortschrit­tlich­es Tur­bo­ge­bläse entwick­elt und state-of-the-art Fer­ti­gung­stech­niken umge­set­zt, die es ermöglichen, Gebläse an die indi­vidu­ellen Anforderun­gen der jew­eili­gen Kläran­lage anzu­passen. So wer­den Energie­ver­brauch und Betrieb­s­bere­ich für den spez­i­fis­chen Prozess opti­miert. Das Resul­tat ist eine für die jew­eilige Anwen­dung opti­mierte Mas­chine, die mit höch­ster Effizienz arbeit­et. Das auf der IFAT präsen­tierte iTUR­BO-Gebläse ist ein Radi­alverdichter in ein- oder zweistu­figer Aus­führung. Der Verdichter wird direkt von einem Hochgeschwindigkeits-Per­ma­nent­mag­net­mo­tor angetrieben.

Auf Grund­lage von über zehn Jahren Entwick­lungs- und Betrieb­ser­fahrung set­zt das Gebläse auf Luft­lager in sta­bil­er Kar­tuschen­bauweise anstelle dün­nwandi­ger Folien. Das Ergeb­nis ist ein zuver­läs­siges Lager ohne die Kom­plex­ität ein­er aktiv­en elek­tro­n­is­chen Steuerung. Die Tur­bo-Laufräder kön­nen für den Druck- und Durch­fluss­bere­ich angepasst wer­den, der für das jew­eilige Belüf­tungssys­tem erforder­lich ist. Aus­gelegt mit Hil­fe ein­er Com­pu­ta­tion­al Flu­id Dynam­ic (CFD)-Analyse und durch zusät­zlich­es Fine­tun­ing auf dem Prüf­s­tand wird eine max­i­male Effizienz erreicht.

Die Motorküh­lung erfol­gt durch ein 2‑Wege-Luftkühlsys­tem für max­i­male Wärmeüber­tra­gung. Da das Kühlsys­tem unab­hängig von der Prozess­luft ist, kann das Gebläse auch bei extremen Umge­bung­stem­per­a­turen von über 50 Grad Cel­sius einge­set­zt werden.

Das Gebläse ist ein Kom­pak­tag­gre­gat mit inte­gri­ert­er Siemens- oder Rock­well Steuerung und HMI-Touch­pan­el. Alle Sen­soren, die für den sicheren und zuver­läs­si­gen Betrieb des Gebläs­es erforder­lich sind, sind im Liefer­um­fang enthal­ten. Das Gebläse überwacht per­ma­nent den Luft­strom, den Druck und die Tem­per­a­turen inner­halb des Gehäus­es. Über eine Kom­mu­nika­tion­ss­chnittstelle kön­nen alle Betriebs- und Diag­no­se­in­for­ma­tio­nen wie Stromver­brauch, Drehzahl und Betrieb­sstun­den an das Prozessleit­sys­tem der Anlage über­tra­gen werden.

Das Schallschutzge­häuse ist robust und lan­glebig. Invent ver­wen­det stan­dard­mäßig schwere verzink­te Bleche, die mit ein­er 100 μm hitzege­härteten Pul­verbeschich­tung verse­hen sind. Die Befes­ti­gungse­le­mente und Scharniere des Gebläsege­häus­es sind aus A4 Edel­stahl gefer­tigt, um eine max­i­male Lebens­dauer aller Kom­po­nen­ten in rauen Arbeit­sumge­bun­gen zu gewährleis­ten. Die iTUR­BO-Gebläse sind in einem Leis­tungs­bere­ich von 22 kW bis 400 kW und mit einem Förder­druck von bis zu 150 kPa erhältlich.
