Hybride Durchflussmessung

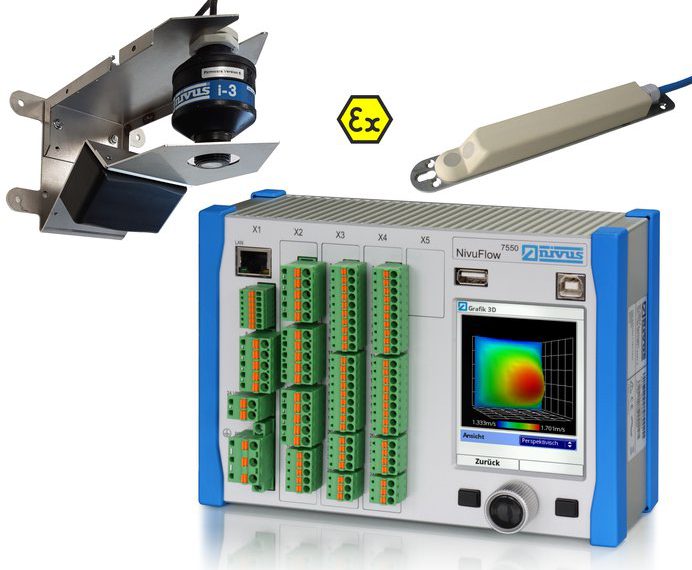

Der Messtech­nikher­steller NIVUS bietet neben Durch­flussmesssys­te­men auf Basis von Ultra­schall- und Radartech­nolo­gie ab sofort auch ein Hybridmesssys­tem zur Durch­flusser­fas­sung an. Zusät­zlich zur Fließgeschwindigkeit­ser­fas­sung mit­tels Radar kann der Mes­sum­former eine Geschwindigkeit­ser­fas­sung per Ultra­schall-Kreuzko­r­re­la­tion erfassen. Das kom­plette Messsys­tem ver­fügt damit über zwei Fließgeschwindigkeitssen­soren, einen Füll­stand­sen­sor und den Hybrid-Mes­sum­former Nivu­Flow 7550.

Abhängig von der Ein­bau­po­si­tion der Sen­soren und der Füll­stand­höhe ergeben sich grund­sät­zlich zwei Anwen­dun­gen für hybride Mes­sun­gen: Hybride Mes­sun­gen als Erweiterung des Mess­bere­ichs z.B. bei Ein­stau im Schacht, um eine Mes­sung über den gesamten Bere­ich sicherzustellen und hybride Mes­sun­gen als redun­dante Mes­sun­gen zur Erhöhung der Genauigkeit.

Das hybride Messsys­tem prof­i­tiert von den Vorteilen der bei­den Tech­nolo­gien. Durch die Ultra­schall-Kreuzko­r­re­la­tion­stech­nolo­gie wer­den die Geschwindigkeit­en in ver­schiede­nen Fließhöhen gemessen. Dadurch wird nicht nur das Fließpro­fil abge­bildet, son­dern die Genauigkeit des Gesamt­sys­tems erhöht. Der Radarsen­sor wird außer­halb bzw. ober­halb des Medi­ums befes­tigt und eignet sich somit ide­al für App­lika­tio­nen mit Sed­i­men­ta­tion. Eben­falls bringt die Mes­sung der Ober­flächengeschwindigkeit durch das Radar eine Verbesserung zur Bes­tim­mung des vorherrschen­den hydraulis­chen Modells.

Das Gesamt­sys­tem ist auf Wun­sch auch für den Ein­satz in Ex-Zone 1 verfügbar.

Die kom­pak­ten Abmes­sun­gen des Mes­sum­form­ers erlauben den ein­fachen und platzs­paren­den Ein­bau in Schaltschränke mit­tels Hutsch­iene. Für den Außenein­satz ste­ht ein Feldge­häuse zur Verfügung.

Das grafis­che Dis­play und das intu­itive Bedi­enkonzept des Mes­sum­form­ers ermögli-chen eine ein­fache und schnelle Inbe­trieb­nahme des Durch­flussmesssys­tems. Mit den erweit­erten Diag­nosemöglichkeit­en kön­nen pro­fes­sionelle Analy­sen der laufend­en Prozesse direkt vor Ort vorgenom­men wer­den. Die Durch­fluss­berech­nung erfol­gt auf Basis neuester flu­id­dy­namis­ch­er Mod­elle. Zusät­zlich bietet das Gerät auch eine Fer­n­wartung über das Inter­net an.
