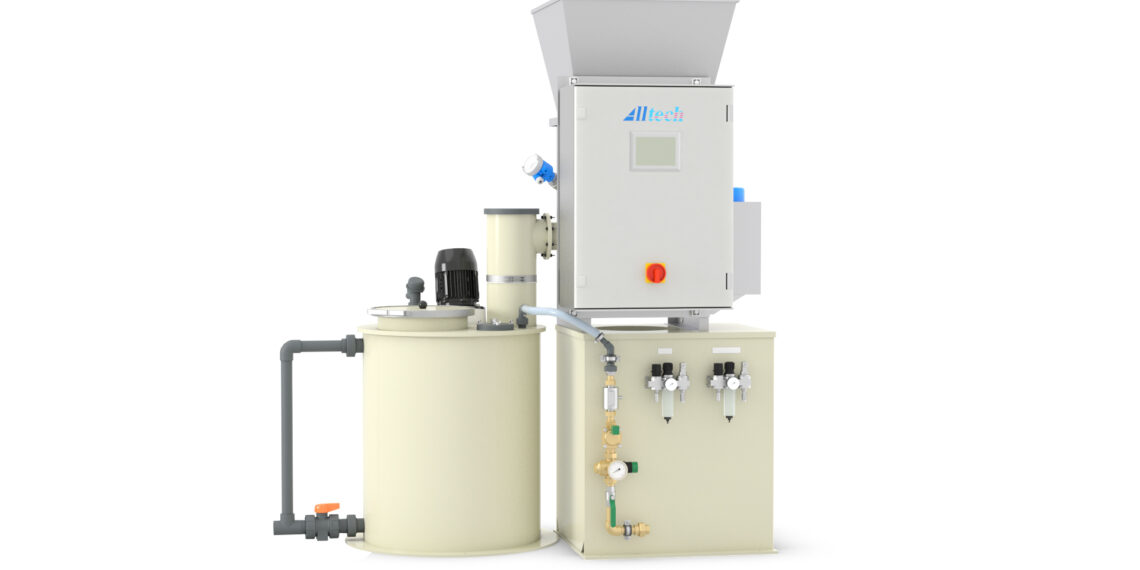

Löse- und Dosieranlage für Pulver und Granulat

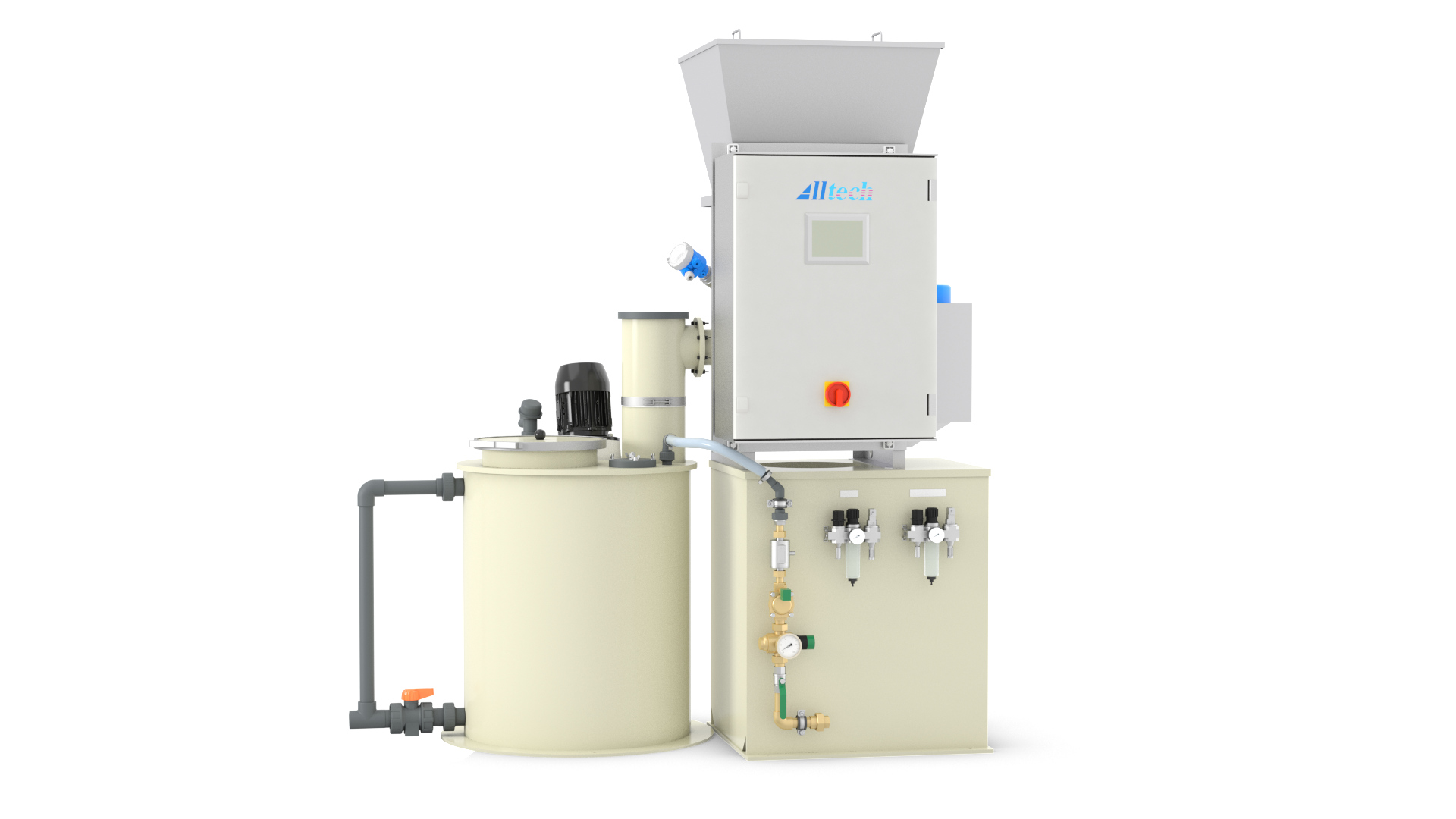

Die PREPADOS V5 von All­tech Dosier­an­la­gen ist eine vol­lau­toma­tis­che Löse- und Dosier­an­lage zur Auf­bere­itung von Pul­ver und Gran­u­lat oder Flüs­sigkonzen­trat. Pul­ver und Gran­u­late wie zum Beispiel Kalk, Harn­stoff und Alu­mini­um­sul­fat kön­nen, ohne Staub zu erzeu­gen, benet­zt und gelöst wer­den. Konzip­iert ist die PREPADOS als Ein-Kam­mer-Anlage. Das hochw­er­tige Trock­engut­dosier­sys­tem aus Edel­stahl ist flex­i­bel für Pul­ver oder Gran­u­lat ein­set­zbar. Der Vor­rat­strichter für Dosier­medi­um fasst 50 Liter. Der Dosier­er-Antrieb kann stufen­los über einen Fre­quen­zum­richter geregelt werden.

Die Löse­wasser­ap­pa­ratur mit Absper­rven­til, Schmutzfänger, Reduzier­ven­til, Manome­ter aus Edel­stahl mit Öldämp­fung und Elek­tro­ven­til sorgt für einen gle­ich­mäßi­gen Wassere­in­trag in das Mis­chsys­tem. Die Wasser­menge wird über einen MID erfasst. Die Lösungskonzen­tra­tion wird pro­por­tion­al ges­teuert. Je nach gewählter Anla­gen­größe ist eine Leis­tung von max. 1000 l/h bis 5000 l/h gebrauchs­fer­tige Lösung möglich. Die Lösungskonzen­tra­tion ist von 1 bis 20 Prozent wählbar. Das einge­set­zte Betrieb­swass­er sollte tech­nisch rein sein und einen Min­dest­druck von 4 bar aufweisen.

Zur präzisen Steuerung der PREPADOS set­zt All­tech die Siemens 1200-er CPU ein. Die PREPADOS ver­fügt über einen kom­plet­ten Fehler­mel­dungsspe­ich­er zur Fehler­auswer­tung. Der Fehler­spe­ich­er ist zusät­zlich über ein Spe­icher­medi­um (SD-Karte) ausles­bar. Soft­ware­up­dates erfol­gen über die USB-Schnittstelle. Die Funk­tion aller Antriebe und Sen­soren wird überwacht und bei auftre­tenden Störun­gen am Touch­pan­el angezeigt. Die Ans­teuerung der Antriebe erfol­gt über ver­schleißarme Hybrid-Motorstarter.

Als poten­tial­freie Meldekon­tak­te ste­hen neben „Wasser­ven­til geöffnet“ nun noch zwei kon­fig­urier­bare Meldekon­tak­te zur Ver­fü­gung. Hier­bei kön­nen auch Kom­bi­na­tio­nen eingestellt wer­den, zum Beispiel „Automatik“ mit „Anlage störungs­frei“ oder „Stamm­lö­sung ver­füg­bar“ wie auch „Konzentrat/Pulvermangel“. Die Kom­mu­nika­tion der Steuerung der PREPADOS V5 mit dem Leit­sys­tem ist option­al und wahlweise über Profibus DP oder Ethernet/Profinet möglich.

Die Niveaumes­sung erfol­gt zuver­läs­sig über eine robuste Druckmess­dose mit Analo­gaus­gang und optis­ch­er Darstel­lung am V5-Bedi­en­pan­el. Aus diesem Analogsig­nal wer­den die benötigten Schalt­punk­te Min. und Max. inklu­sive Trock­en­lauf gener­iert und am Touch­pan­el angezeigt. Ein zusät­zlich­er Niveauschal­ter für Über­lauf erhöht die Betrieb­ssicher­heit. Option­al ist die inte­grier­bare Ans­teuerung und Überwachung ein­er Konzen­trat­pumpe (Zusatzmit­tel oder Addi­tiv) vorge­se­hen. Die inte­grier­bare Ans­teuerung und Überwachung eines Pul­ver­förderg­erätes aus der AIRLIFT 3 Serie oder ein­er Förder­sch­necke inklu­sive Niveauauswer­tung und Alarmierung bei Pul­ver­man­gel ist eine weit­ere Option.

Die kom­fort­able Bedi­enung der PREPADOS Auf­bere­itungs- und Dosier­an­la­gen ist über das Colour-Touch­pan­el möglich. Beson­ders her­vorzuheben ist die Darstel­lung des Fließschemas auf dem Touch­pan­el. Auf einen Blick ist der Zus­tand der Anlage sowie der Betrieb der einzel­nen Kom­po­nen­ten sichtbar.
