Mini-Spülbohranlage als Attraktion in englischem Freizeitpark

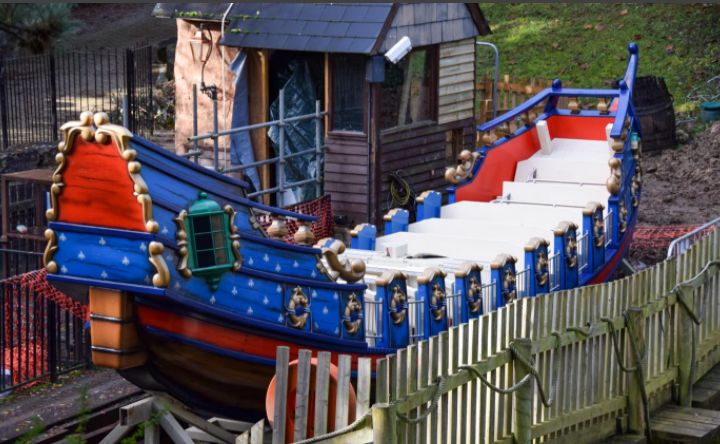

Als die Mini-Spül­bohran­lage GRUNDOPIT PS40 mit einem Kran in Posi­tion gebracht wurde, um zwei Abflussrohre Ø 110 mm unterirdisch zu ver­legen, war sie die Haup­tat­trak­tion im beliebten Freizeit­park Chess­ing­ton World of Adven­tures süd­west­lich von Lon­don. Die Bau­maß­nahme war Teil eines Pro­jek­ts das von Impact Util­i­ties, einem Spezial­is­ten für graben­lose Tech­nolo­gien, durchge­führt wurde. In diesem Fall wurde ein Bohrg­erät mit geringer Stell­fläche benötigt, das aus ein­er schmalen Grube unter dem Piraten­schiff, ein­er der beliebtesten Attrak­tio­nen des Parks, einge­set­zt wer­den konnte.

Eine offene Betonkam­mer unter dem Piraten­schiff war anfäl­lig für Über­schwem­mungen und musste regelmäßig mit Tauch­pumpen aus­gepumpt wer­den. Durch den Ein­bau neuer Drainagerohre mit einem Gefälle von 1:40 sollte sichergestellt wer­den, dass das Hochwass­er auf natür­liche Weise abfließen und das Ober­flächen­wass­er beseit­igt wer­den kann.

Impact Util­i­ties besitzt bere­its eine Midi-HDD-Bohran­lage von Trac­to, den kom­pak­ten GRUNDODRILL 4X, der von der Ober­fläche aus ges­tartet wird.  Auf­grund der Höhen- und Platzbeschränkun­gen kon­nte der Auf­trag damit aber nicht aus­ge­führt wer­den. Sam McK­ay, Betrieb­sleit­er bei Impact Util­i­ties, wand sich an Trac­to UK, um die Anforderun­gen der Bau­maß­nahme zu erläutern und gle­ichzeit­ig nach ein­er Lösung zu suchen.

“ Trac­to ist ein zuver­läs­siger Part­ner und ich war zuver­sichtlich, dass sie eine Lösung find­en wür­den. Der GRUNDOPIT PS40 wurde uns auf­grund sein­er kom­pak­ten Abmes­sun­gen emp­fohlen, was bedeutete, dass wir eine kleine 1 Meter x 1,2 5 Meter Start­grube unter dem Piraten­schiff ausheben kon­nten, von der aus wir die Bohrung für die Rohre erstellen kon­nten. Mit ein­er Schub- und Zugkraft von 4 Ton­nen ver­fügte das kleine Gerät über mehr als genug Leis­tung, um die Auf­gabe zu bewältigen.“

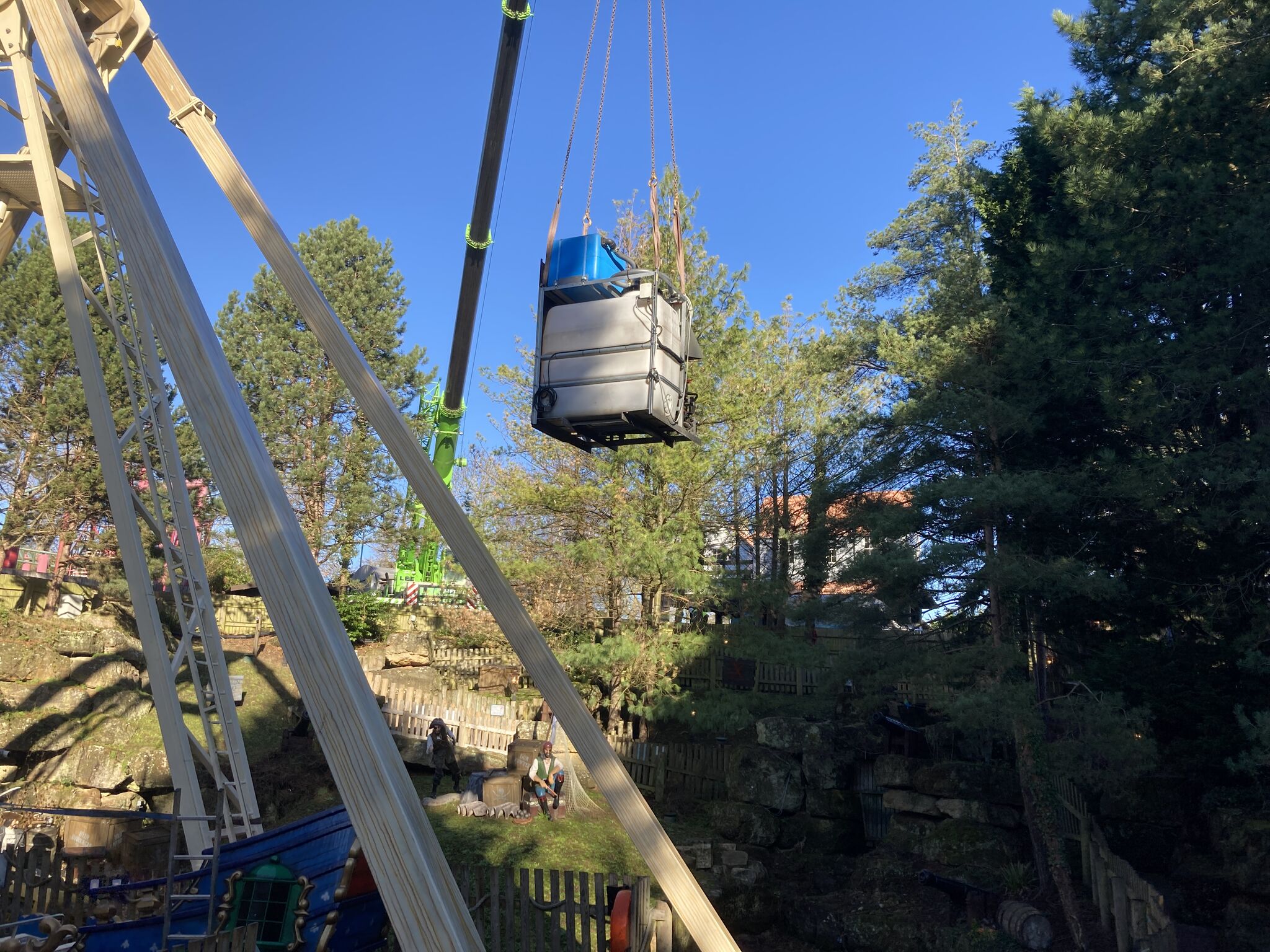

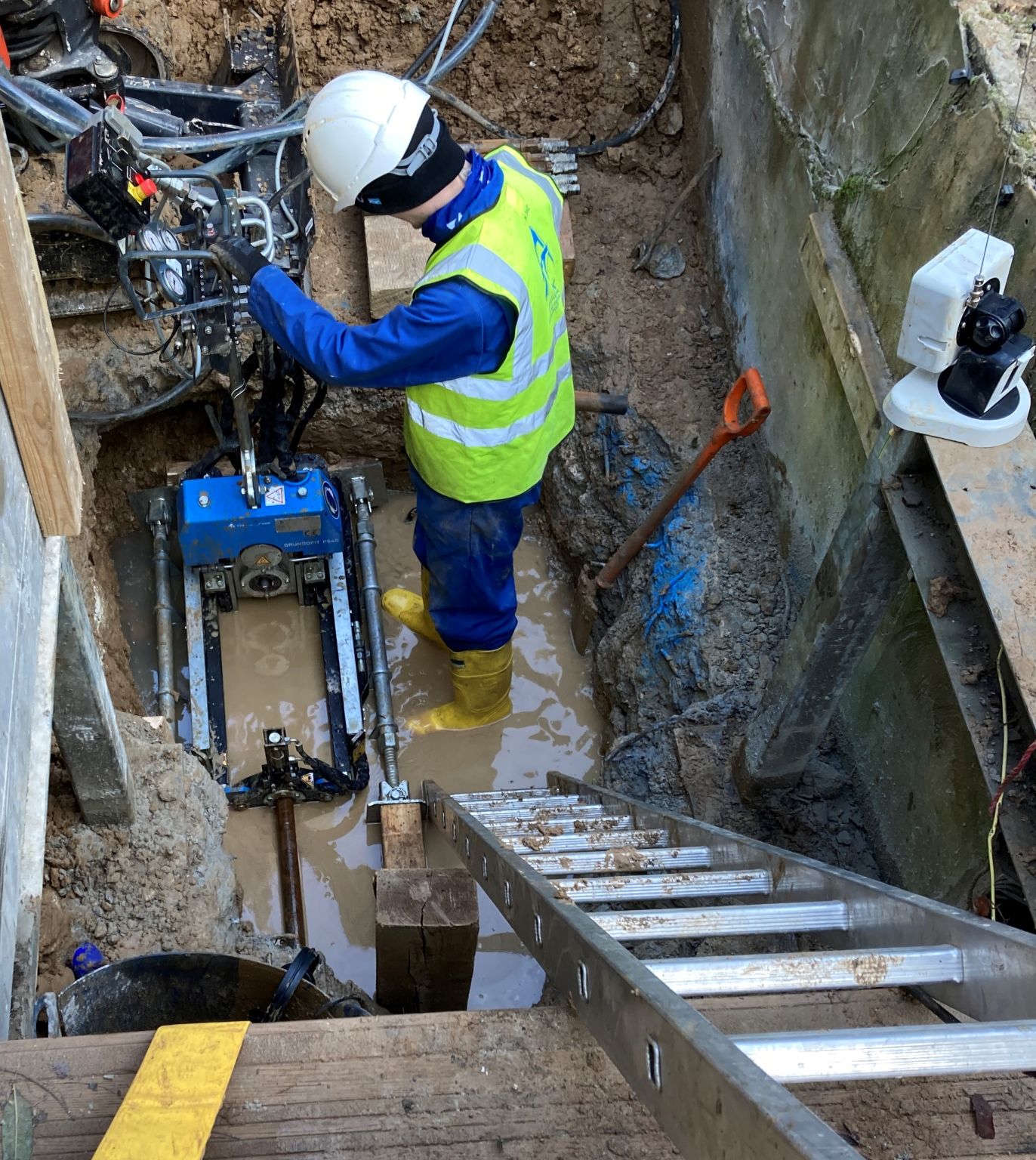

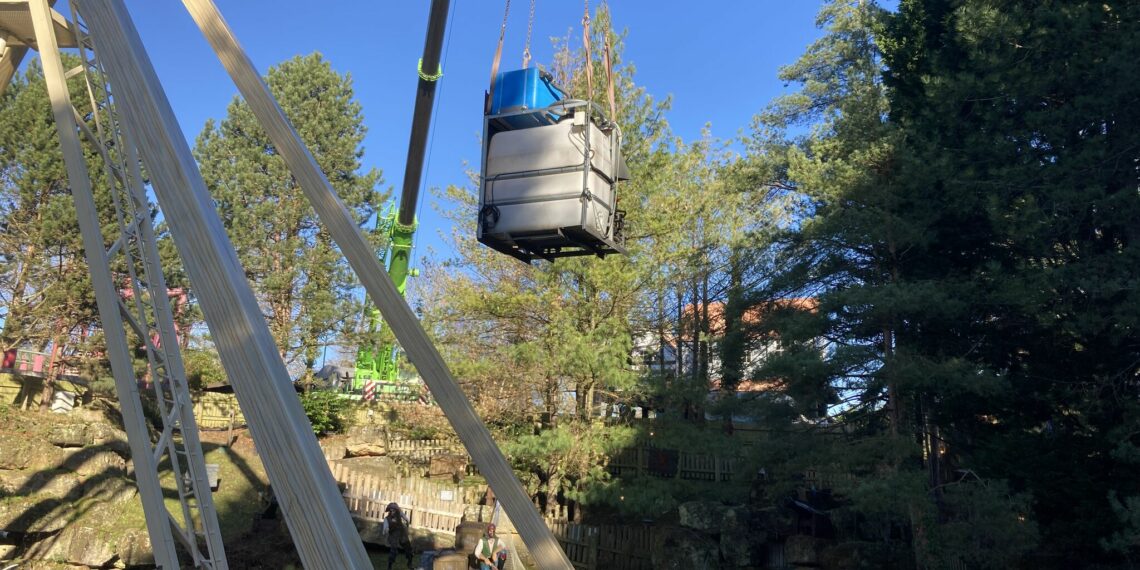

Vor Ort angekom­men, bestand die erste Her­aus­forderung darin, die Bohran­lage, Hydraulik­sta­tion und Mis­chan­lage auf einem sehr beengten Baustel­len­gelände mit unzure­ichen­dem Zugang zu posi­tion­ieren. Die beste Lösung war die Anmi­etung eines Krans, um die Bohrein­heit hineinzuheben. Zwei Mitar­beit­er von Trac­to waren vor Ort, um den GRUNDOPIT PS40 sich­er in ein­er Beton­grube zu posi­tion­ieren, die das Team von Impact Util­i­ties aus­ge­hoben hatte.

Die zweite Her­aus­forderung bestand in der kom­plizierten Topolo­gie, die die Ortung und Überwachung des Bohrver­laufs beim ersten Rohr auf­grund eines schwieri­gen Gefälles erschw­erte. Dank der Erfahrung und des Geschicks von Pete Atkins von Trac­to bei der Ortung und der präzisen Bedi­enung der Bohran­lage durch Trac­to ‑Maschi­nen­führer Jack Ather­ton kon­nte am ersten Tag ein 110 Mil­lime­ter-Rohr für einen Gul­ly im Boots­bere­ich erfol­gre­ich ver­legt wer­den, um das Ober­flächen­wass­er zu ein­er großen Böschung bei der gegenüber­liegen­den Achter­bahn zu leiten.

Eine let­zte Her­aus­forderung wurde bei der Bohrung für das zweite Drainagerohr gemeis­tert. Auf der Bohrstrecke wurde ein Abschnitt mit fes­tem Beton ent­deckt, der ent­fer­nt wer­den musste, bevor die zweite Bohrung und das Aufweit­en abgeschlossen wer­den kon­nten. Den­noch wurde das zweite 110 Mil­lime­ter-Rohr erfol­gre­ich instal­liert, um die Wasser­höhe im umliegen­den See aufrechtzuer­hal­ten. Als Teil der Instal­la­tion wurde ein Ven­til einge­baut, um den See zukün­ftig bei Bedarf voll­ständig entleeren zu können.

Der Auf­trag wurde in nur zwei Tagen abgeschlossen und laut Sam McKa „war es nur die Ver­füg­barkeit des PS40, die Impact Util­i­ties half, den Auf­trag zu bekom­men und die Arbeit­en erfol­gre­ich abzuschließen“.
