Nachhaltige Abwasserwärme-Rückgewinnung

Im Rah­men der Münch­n­er Bil­dungs­bauof­fen­sive, dem kom­mu­nalen Bil­dungs­baupro­gramm der Stadt, wurde 2020 für den Stadt­teil Freimann beziehungsweise Klein­lap­pen der Neubau ein­er Kindertagesstätte mit drei Kinderkrip­pen­grup­pen beschlossen. Als Stan­dort wurde ein unbe­bautes Grund­stück im Josef-Wirth-Weg gewählt. Beson­der­heit des Bau­platzes ist ein Abwasserkanal, der im Nor­den des Grund­stücks leicht erhöht in einem Damm ver­läuft. Dabei han­delt es sich nicht um einen ein­fachen Sam­melka­nal, son­dern um einen der Hauptzuläufe des Münch­en­er Klär­w­erks Gut Großlap­pen. Für das Pro­jekt wurde eine Lösung zur Abwasser­wärmerück­gewin­nung mit dem ThermWin-Sys­tem vorgesehen.

Nach­haltigkeit war laut Mit­teilung von Beginn an Leitgedanke in Pla­nung und Bau. Die Kindertagesstätte wurde als Pas­sivhaus in Holzbauweise geplant, und das Gebäude sollte zu ein­hun­dert Prozent erneuer­bar sein. Weil der Stan­dort außer­halb der städtis­chen Fer­n­wärme liegt, mussten alter­na­tive Möglichkeit­en der Energiegewin­nung betra­chtet wer­den. Neben ober­flächen­na­her Geot­her­mie wurde geprüft, Wärme aus dem direkt vor­bei­fließen­den Abwasserkanal zu nutzen. Dafür wurde Ende 2021 eine Mach­barkeit­sun­ter­suchung bei Huber für das ThermWin-Sys­tem angefragt.

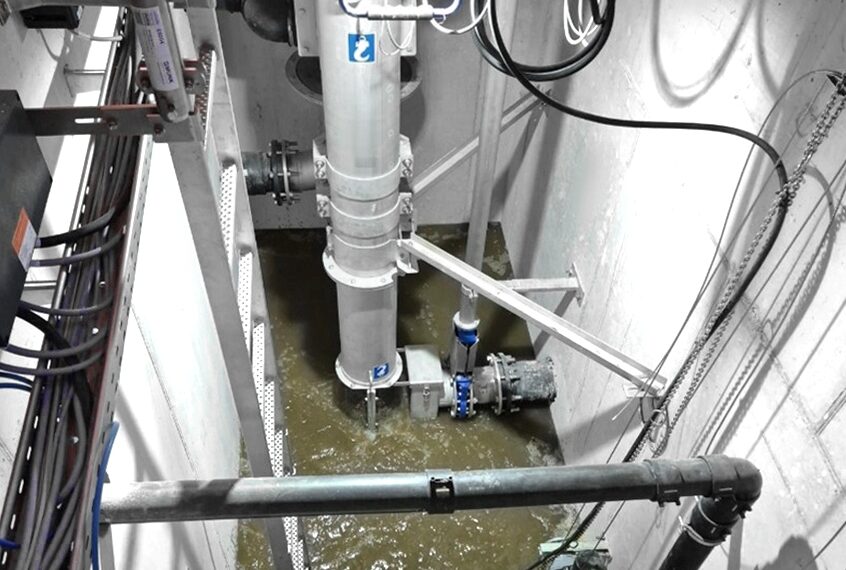

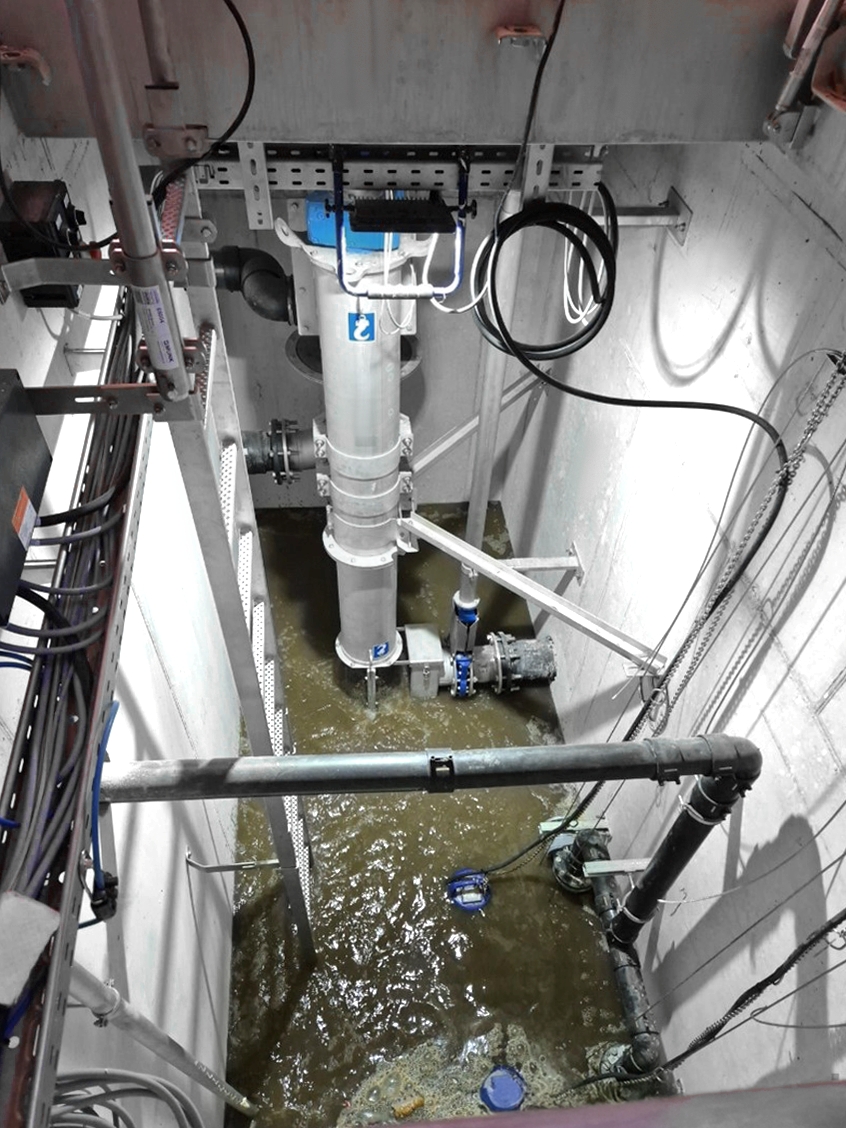

Erste ener­getis­che Ausle­gun­gen ergaben laut Mit­teilung gün­stige Bedin­gun­gen für die Abwasser­wärmerück­gewin­nung. Ein Vor-Ort-Ter­min gemein­sam mit dem Sys­te­man­bi­eter, dem pla­nen­den Inge­nieur­büro und den Münch­n­er Stad­ten­twässerungs­be­trieben bestätigte, dass Lage und Höhen­ver­hält­nisse des Kanals im Ver­hält­nis zum Bau­platz die Anwen­dung begün­sti­gen. In der weit­eren Pla­nung wurde eine Auf­stel­lung der Anla­gen­tech­nik erar­beit­et, die in dieser Form als bis­lang einzi­gar­tig beschrieben wird: Der Abwasser­wärmetausch­er RoWin samt Wärmepumpe sollte im ersten Obergeschoss instal­liert wer­den. In einem Nebenge­bäude unter dem Kinder­wa­gen­stellplatz wurde der Schacht für eine Schacht­sieban­lage vorgesehen.

Mitte 2023 wurde das Gew­erk für den Heizungs­bau aus­geschrieben, ein­schließlich der Schacht­sieban­lage ROTAMAT RoK4 300 und des Abwasser­wärmetausch­ers RoWin 4. Den Zuschlag erhielt ein in München ansäs­siger Anla­gen­bauer für den Heizungs­bau, der Ende 2023 bestellte. Im Herb­st 2024 wurde die Tech­nik auf die Baustelle geliefert und durch den Ser­vice mon­tiert. Die Inbe­trieb­nahme der Heizzen­trale fand im Dezem­ber statt.
