Radarsensoren mit 80 GHz

Die VEGA Grieshaber KG bringt mit dem VEGAPULS 64 das erste Radar­füll­standmess­gerät für Flüs­sigkeit­en auf den Markt, das mit ein­er Fre­quenz von 80 GHz misst. Damit ist eine bessere Fokussierung des Radarstrahls möglich. Selb­st bei beengten Platzver­hält­nis­sen in Pumpen­schächt­en oder starken Ablagerun­gen und Ver­schmutzun­gen bietet der Sen­sor eine hohe Messsicherheit.

Bish­er galt: Bei einem Radarsen­sor mit 26 GHz-Sende­fre­quenz und ein­er Anten­nen­größe von 80 mm beträgt der Öff­nungswinkel etwa 10°. Beim VEGAPULS 64 liegt der Abstrahlwinkel bei dieser Anten­nen­größe bei nur noch 3°. Dadurch kann der Sen­sor selb­st in sehr engen Schächt­en, in denen sich ver­schiedene Rohrleitun­gen befind­en, einge­set­zt wer­den. Der Radarstrahl geht an den Hin­dernissen ein­fach vorbei.

Je größer der Dynamik­bere­ich bei Radarsen­soren, desto bre­it­er das Ein­satzspek­trum der Sen­soren und desto höher die Mess­sicher­heit. Bish­er ist kein Radarsen­sor für Flüs­sigkeit­san­wen­dun­gen auf dem Markt, der einen ähn­lichen Dynamik­bere­ich wie der VEGAPULS 64 abdeckt. Das bedeutet, dass Medi­en mit gerin­gen Reflex­ion­seigen­schaften, also kleinen Dielek­triz­ität­szahlen, deut­lich bess­er gemessen wer­den kön­nen, als mit bish­eri­gen Radarsen­soren. Aber auch bei Schaum, tur­bu­len­ten Füllguto­ber­flächen, Ver­schmutzun­gen und Kon­den­sat, misst der VEGAPULS 64 durch die höhere Mess­sicher­heit zuver­läs­sig. Die Genauigkeit liegt bei +/- 2 mm, selb­st bei einem Mess­bere­ich von 30 m.

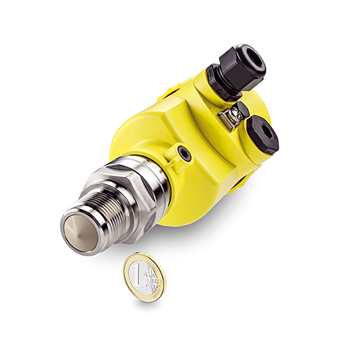

Der neue Radar­füll­stand­sen­sor VEGAPULS 64 eignet sich für den bre­it­en Ein­satz in allen Branchen der Prozes­sautoma­tisierung. Auf­grund der tech­nis­chen Vorteile der 80 GHz-Tech­nolo­gie bietet  der Sen­sor für eine Vielzahl von Anwen­dun­gen im Wass­er- und Abwasser­bere­ich eine zuver­läs­sige Füll­stand- und Pegelmes­sung. Dank sein­er kleinen Antenne – der Durchmess­er der kle­in­sten Aus­führung ist nicht größer als ein 1‑Eu­ro-Stück – und des daraus resul­tieren­den kleinen Prozes­san­schlusses ist der Sen­sor für baulich beengte Ver­hält­nisse eine inter­es­sante Alternative.
