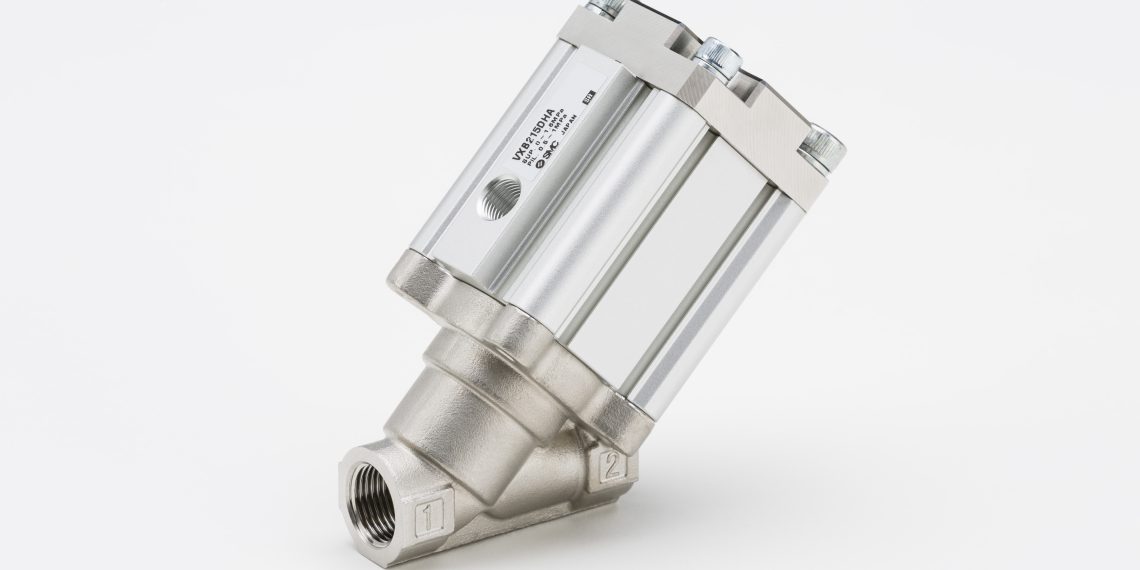

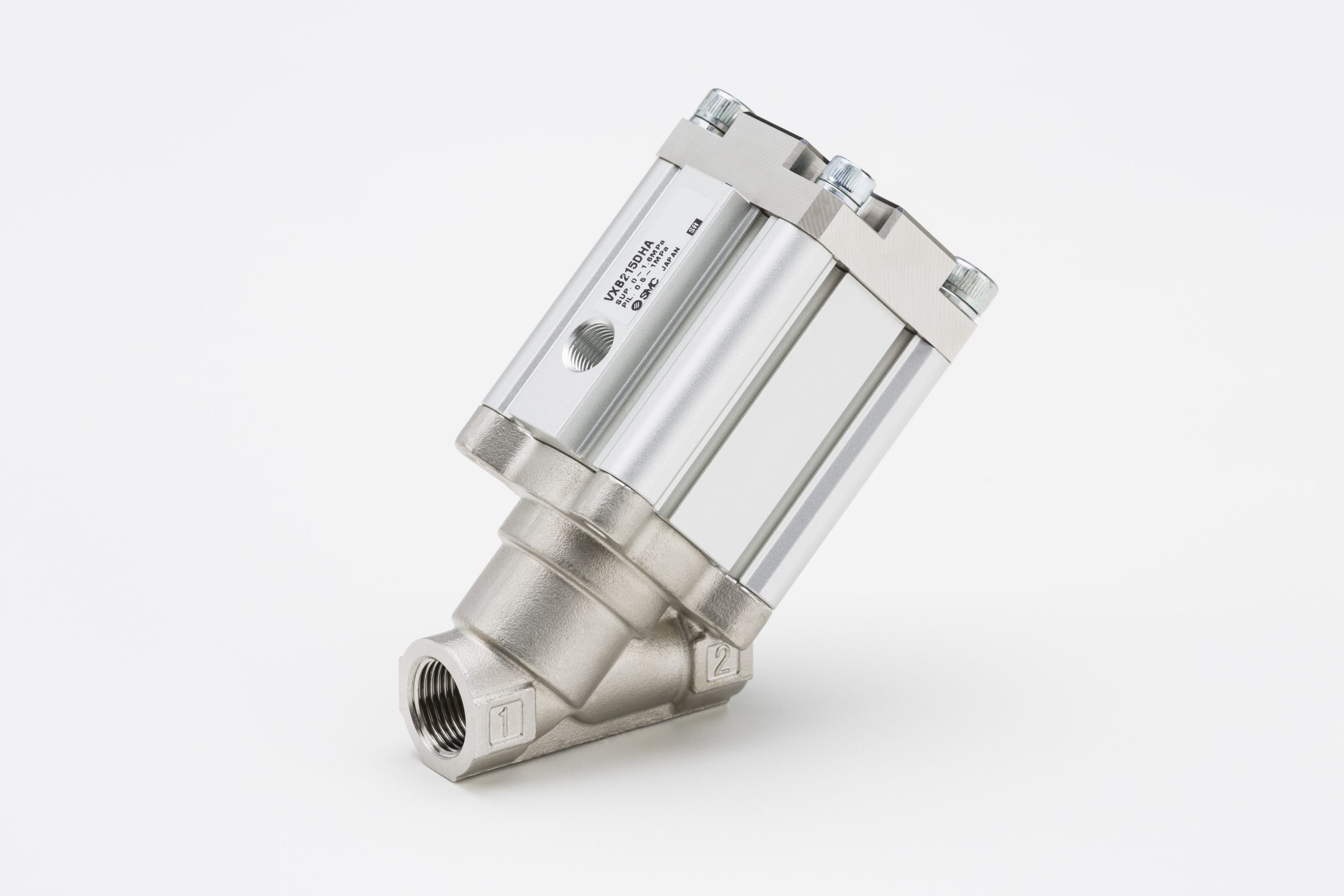

Schrägsitzventile mit Betriebsanzeige

Die Schrägsitzven­tile der Serie VXB bewähren sich seit Jahren in unzäh­li­gen Anwen­dun­gen. Jet­zt hat SMC Deutsch­land die Serie mit ein­er kleinen, sehr nüt­zlichen Funk­tion erweit­ert: Der Ven­til­sta­tus wird über eine Betrieb­sanzeige visu­al­isiert. Anwen­der kön­nen so mit einem Blick die Ven­til­stel­lung check­en. Das hil­ft unter anderem, bei der Fehler­diag­nose Zeit zu sparen, und Aus­fal­lzeit­en in der Pro­duk­tion zu reduzieren.

In den son­sti­gen tech­nis­chen Eigen­schaften unter­schei­den sich die pneu­ma­tisch betriebe­nen Schräg­sitzventile nicht von ihren Vorgängern: Dampf, Druck­luft oder Wass­er kom­men als Arbeitsmedi­um infrage. VXB-Ven­tile zeich­net sich alle durch einen hohen Durch­fluss bei sehr geringem Druck­ver­lust aus. Die hohe Dichtigkeit geht auf den Ein­satz sehr weich dich­t­en­der Spezial-FKM zurück. Dank der speziellen Kon­struk­tion mit mehrfachen Dich­tun­gen und Abstreifern sind die VXB-Ven­tile dazu noch ausge­sprochen lan­glebig: Bei Druck­luftan­wen­dun­gen erre­ichen sie min­destens 5 Mio. Zyklen, bei Applika­tionen mit Dampf immer noch min­destens 3 Mio. Zyklen. Dazu ver­hin­dert eine Führungs­buchse tief im Inneren der Ven­tile eine falsche Aus­rich­tung der Dich­tun­gen und trägt so zur Ver­längerung der Le­bensdauer bei.

Kompakt und montagefreundlich

Weit­er­er Plus­punkt der VXB-Serie ist ihre sehr kom­pak­te Bauweise: die Gehäuse aus Bronze oder ros­t­freiem Stahl sind in drei Anschlussgrößen 100 mm bei 3/8“, 104 mm bei 1/2“ und 109 mm bei 3/4“ erhältlich. Der Steuer­luftan­schluss ist an drei der vier Seit­en in 90° und 270° möglich. Das erle­ichtert den Ein­bau erhe­blich. Steuer­luft und Medi­um lassen sich über die gle­iche Gewindeart anschließen. Hier ste­hen Rc‑, G- oder NPT-Gewinde zur Wahl. Darüber ist die Kom­pat­i­bil­ität zu Ven­tilen ander­er Her­steller sichergestellt. Über tem­per­aturbeständi­ge Ver­schraubun­gen und Schläuche oder einen speziellen Adapter lassen sich die VXB-Schrägsitzven­tile ther­misch von den Rohrleitun­gen entkoppeln.

Vielfältige Anwendungsmöglichkeiten

Durch die Erweiterung der Serie sind die dig­i­tal­en Durch­flusss­chal­ter jet­zt auch für Anwen­dun­gen mit hohen Durch­flüssen geeignet. Dazu zählt die Fer­ti­gung von Hal­bleit­ern und Solarzellen oder die Durch­flussüberwachung von Hauptleitun­gen in einem Werk. Bere­its seit langem etabliert ist ihr Ein­satzbereich in Küh­lanwen­dun­gen wie der Durch­flussregelung des zirkulieren­den Umlaufmedi­ums in einem Ther­mo-Küh­ler oder des Kühlwassers für Schweißzan­gen und Gussmaschinen.
